2 Hardware
2.1 Ansicht IF2008A

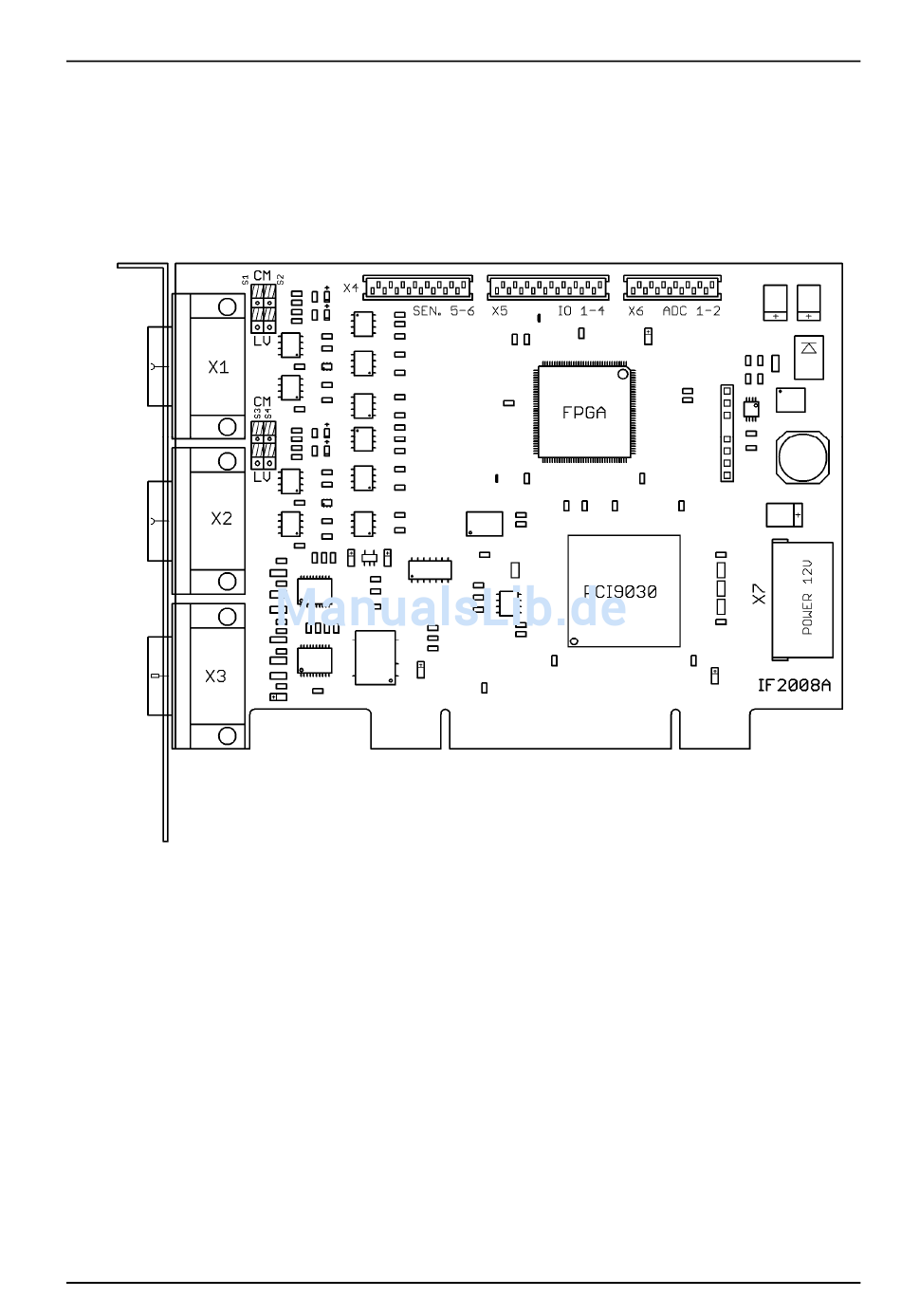

Bild 1: Platinenansicht IF2008A
- X1 = Anschluss für Sensor 1 und 2
- X2 = Anschluss für Sensor 3 und 4
- X3 = Anschluss für Encoder 1 und 2
- X4 ... X6 = Anschluss für Verbindung zur IF2008E
- X7 = Anschluss 12 V-Power, Verbindung zum PC-Netzteil erforderlich
- S1 .. S4 = Schalter für positiven Trigger-Level
