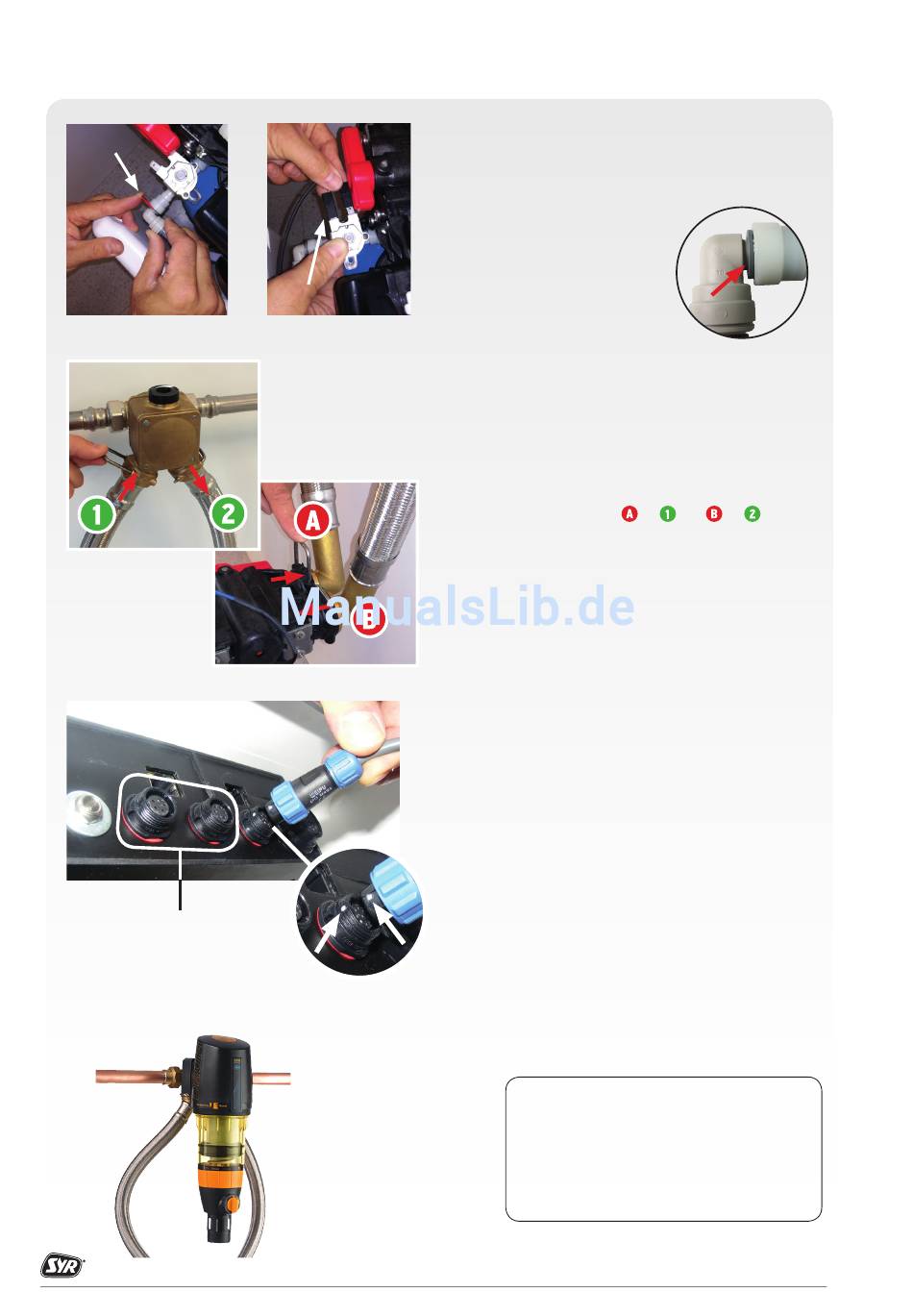

Montage und Inbetriebnahme LEX Plus 10 S Connect Einzelenthärtungsanlage
6.
Verbinden Sie die Soleleitung und die Kabelan-
schlüsse mit dem Magnetventil.
(Auf die Polarität der Kabelverbindungen
muss nicht geachtet werden!)
Hinweis: Bitte den
Einsteckverbinder der
Soleleitung bis zum
Anschlag einstecken!
7.
Montieren Sie die fl exiblen Anschlussschläuche
mit Hilfe der Sicherungsklemmen spannungsfrei.
Die Schläuche werden mit den Anschlüssen des
Verschneideventils und des Steuerkopfes
verbunden.
Achtung: Immer
zu
Fließrichtung beachten!
Hinweis: Verwenden Sie bitte Armaturenfett!
Setzen Sie die Haube wieder auf.
8.
Verbinden Sie anschließend die folgenden elektri-
schen Kabelanschlüsse des Steuerkopfes mit der
Steuerung auf der Rückseite der Gerätehaube (Be-
ginnen Sie mit dem 12-poligen Stecker).
Achtung: Die weißen Markierungen müssen
sich gegenüber stehen.
- 12-polig - Anschlusskabel Steuerkopf
- 9-polig - Anschlusskabel für Elektroden,
LED und Magnetventil
- 6-polig - frei, kein Anschluss
- 5-polig - frei, kein Anschluss
Die Gerätemontage ist damit abgeschlossen.
Hinweis:
Auf den Flanschanschluss des Verschneideventils
kann ein Drufi -Filter montiert werden.
Entfernen Sie dazu die weiße Verschlusskappe und
montieren Sie den Filter.
