A N L E I T U N G
Montage & Bedienung

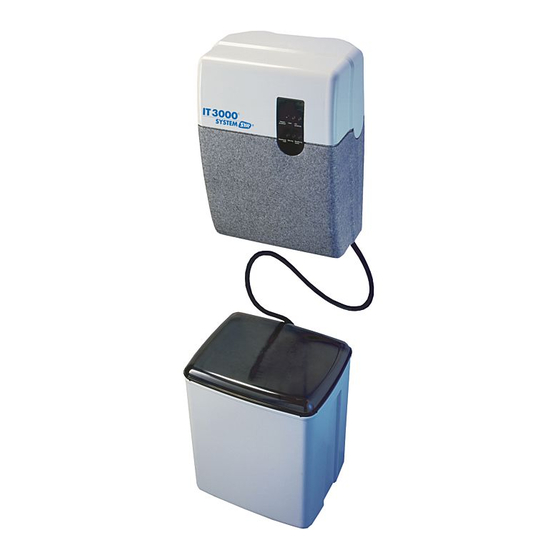

Enthärtungsanlage
IT 3000

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für syr IT 3000

Inhaltszusammenfassung für syr IT 3000

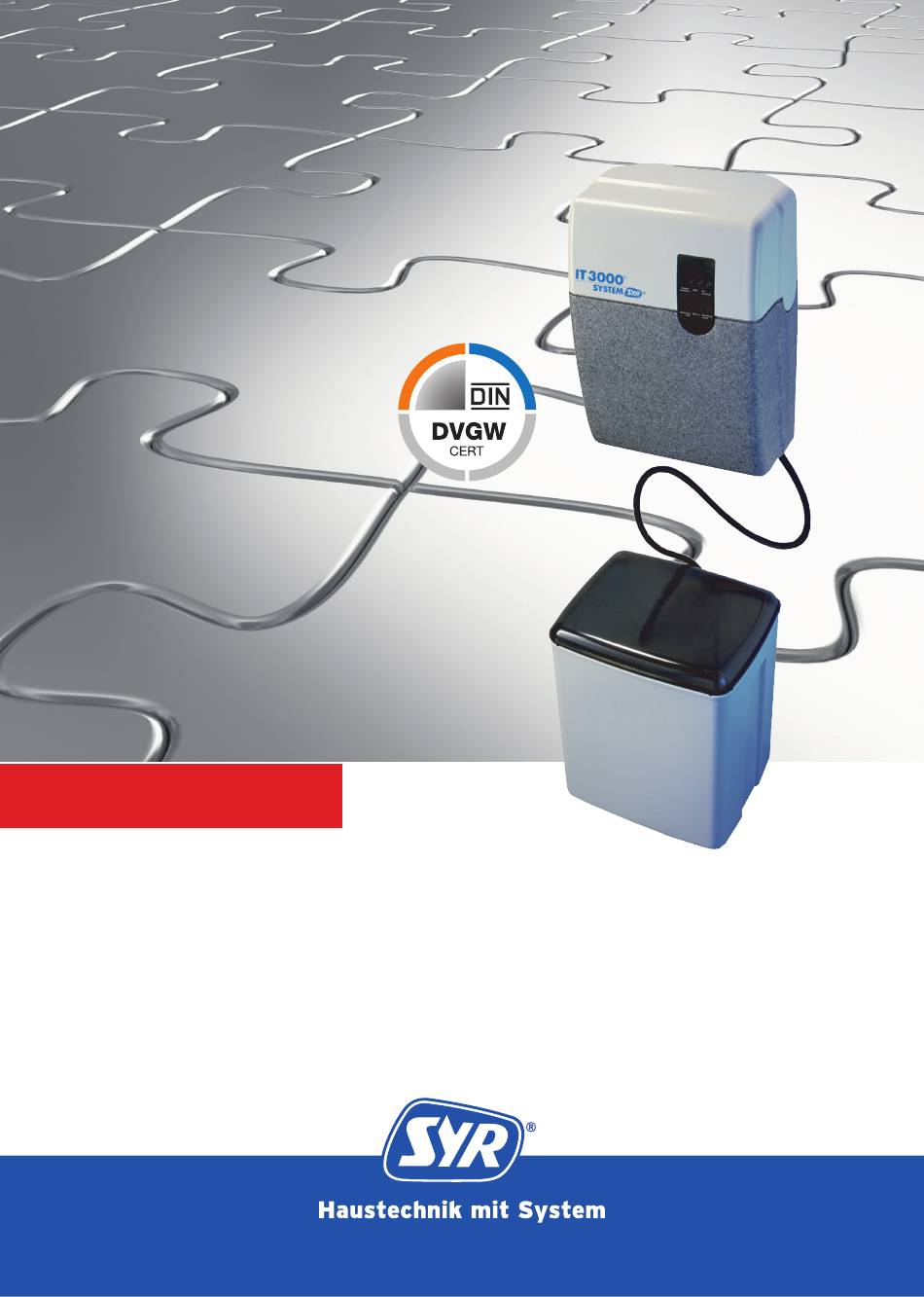

  • Seite 1 A N L E I T U N G Montage & Bedienung Enthärtungsanlage IT 3000...
  • Seite 2 Sind nach dem Lesen der Einbau- und Bedienungsanlei- tung noch Fragen offen, klären Sie diese zuerst mit dem Hersteller. SYR bietet Ihnen für den IT 3000 einen 24 h-Service unter der kostenlosen Hotline-Nummer 0800 6105-000! Hans Sasserath GmbH & Co. KG Sicherheits- und Regelarmaturen Mühlenstraße 62, D-41352 Korschenbroich...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis apitel eite Sicherheitshinweise ......................5 Verwendete Symbole ..................................5 1.2 Allgemeine Sicherheitshinweise ..............................5 1.3 Sicherheitshinweise Strom ................................5 1.4 Sicherheitshinweise Salz ................................. 6 1.5 Sicherheitshinweise Temperatur ..............................6 Vorwort ........................7 Beschreibung der Anlage ....................9 Angaben zum Aufstellort ..................... 11 Aufbau / Inbetriebnahme .....................13 Aufbau ........................................

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Verwendete Symbole Es besteht Gefahr für Leib und Leben. Vorsicht ist geboten! Wichtiger Hinweis zur konkreten Funktionsweise des Gerä- tes. Bitte unbedingt befolgen! Allgemeine Sicherheits- Achten Sie darauf, dass nur Originalersatz- und -zu-behörteile, die vom Hersteller geprüft und freigegeben sind, eingesetzt und hinweise verwendet werden.

  • Seite 6: Sicherheitshinweise Salz

    Sicherheitshinweise Sicherheitshinweise Salz Mit dem Abwasser wird das überschüssige Regeneriersalz aus den Regenerierbehältern entfernt. Es darf daher nicht zum Bewässern von Pflanzen oder zu ähnlichen Zwecken verwendet werden. Nur bei Einhaltung der in Kapitel “Angaben zum Aufstellungsort” beschriebenen Angaben kann das durch die Verwendung des Salzes anfallende Abwasser sicher abgeführt werden.

  • Seite 7: Vorwort

    Kauf dieser Enthärtungsanlage haben Sie eine gute Wahl getroffen, da diese Anlage den neuesten Stand der Wasseraufberei- tungstechnik repräsentiert. Die SYR-Wasserenthärtungsanlage IT 3000 dient dem Schutz der Wasserleitungen und Warmwasserbereiter vor Kalkbelägen, welche den Wasserdurchfluss hemmen und zu hohem Energieverbrauch führen.
  • Seite 8 Vorwort Weiter gehende oder andere Ansprüche entnehmen Sie bitte den Liefer- und Zahlungsbedingungen Ihres Händlers. Um einen störungsfreien Betrieb sicherzustellen, muss das verwen- dete Regeneriersalz der EN 973 (früher DIN 19604) entsprechen. Unsere Empfehlung: Broxo- oder Solvay-Salz (entweder als Block oder Tabletten).

  • Seite 9: Beschreibung Der Anlage

    Beschreibung der Anlage Beschreibung der Anlage Das Ionenaustauscherharz besteht aus kleinen Kunstharzkugeln, an denen die Kalziumionen, welche das Wasser „hart“ machen, gegen Natriumionen ausgetauscht werden. Das Wasser wird dadurch „weich“. Das Ionenaustauscherharz nimmt jedoch nur eine begrenzte Menge von Härtebestandteilen auf. In Ab- hängigkeit von der Wasserhärte ist es früher oder später erschöpft und muss regeneriert werden.

  • Seite 11: Angaben Zum Aufstellort

    Angaben zum Aufstellort Angaben zum Aufstellort Um Probleme mit der Wasserenthärtungsanlage zu vermeiden, müssen die hier gemachten Angaben genau eingehalten werden. Die Enthärtungsanlage ist in einem trockenen, frostfreien Raum mit Bodenablauf zu installieren und die Umgebungstemperatur sollte 30 °C nicht überschreiten. Ein Stromanschluss (230 V, 50 Hz), an welchem ständig Spannung anliegt, muss unabhängig vom Lichtschalter vorhanden sein.

  • Seite 13: Aufbau / Inbetriebnahme

    Aufbau / Inbetriebnahme Aufbau / Inbetriebnahme Wichtiger Hinweis! Um einen störungsfreien Betrieb des IT 3000 zu ge- währleisten, muss das Gerät ständig mit dem Strom- netz verbunden sein. Außerdem muss der Salzvorrat ausreichend sein. Eine Missachtung führt zur Beschädigung der Anlage! 5.1 Aufbau...

  • Seite 14: Inbetriebnahme

    Aufbau / Inbetriebnahme 5.2 Inbetriebnahme Um das Gerät in Betrieb zu nehmen, gehen Sie bitte wie folgt vor. Zur Inbetriebnahme muss die Enthärtungsanlage an die Wasserleitung angeschlossen sein, die Wasserzufuhr ist aber noch nicht geöffnet. Das Steckernetzgerät ist nicht eingesteckt. Regeneriersalz einfüllen.
  • Seite 15 Aufbau / Inbetriebnahme (siehe Abb. 4). Die Summe aus der Zehner-Stelle und der Einer- Stelle beträgt in diesem Fall 20 °dH + 6 °dH = 26 °dH. Bei Rohwasserhärten kleiner 10 °dH müssen alle Kontakte des DIP-Schalters 20 in Stellung "ON" geschaltet sein. Auf falsche Einstellungen - wenn z.B.
  • Seite 16 Aufbau / Inbetriebnahme Drehen Sie das Verschneideventil (Abb. 6) für die Verschneidung (Beimischung von hartem Wasser) so, dass das Wasser nach der Enthärtungsanlage die gewünschte Härte - im Normalfall ca. 8 °dH - hat. Die Härtemessung des Wassers kann mit einem Härteprüfgerät durchgeführt werden.
  • Seite 17 Aufbau / Inbetriebnahme Berechnung des Natriumgehaltes Rohwasserhärte (beim Wasserwerk ° dH erfragen oder mit Härteprüfgerät messen) - ° dH Mischwasserhärte (Messwert) = ° dH Reduzierung der Wasserhärte x 8,2 mg Na/°dH Na-Ionen-Austauschwert Erhöhung des Natriumgehaltes durch = mg/l Enthärtung im Rohwasser bereits vorhandenes Natrium (beim + mg/l Wasserwerk erfragen) = mg/l...

  • Seite 19: Betrieb / Betriebsunterbrechung

    Betrieb / Betriebsunterbrechung Betrieb / Betriebs- unterbrechung 6.1 Betrieb Da die Enthärtungsanlage automatisch arbeitet, muss nur von Zeit zu Zeit Salz nachgefüllt werden, spätestens aber dann, wenn der Aufkleber "Salz nachfüllen" im Salzbehälter sichtbar wird. Der Salzvorrat sollte nicht soweit abnehmen, dass sich der Flüssig- keitspegel über dem Salz befindet, da er sonst beim Nachfüllen des Salzes übermäßig ansteigt.

  • Seite 21: Wartung / Inspektion / Reinigung

    Wartung / Inspektion / Reinigung Wartung / Inspektion / Nach DIN 1988 Teil 8 ist eine Wartung mindestens jährlich, bei Ge- meinschaftsanlagen halbjährlich durchzuführen. Reinigung Wartung Verfahren Sie bei einer Wartung bitte wie folgt: Steuerkopfhaube (1) (Abb. 2) abnehmen. Findet im Moment eine Regeneration statt (Leuchtdiode (2) oder (3) leuchtet, Abb.

  • Seite 22: Inspektion

    Wartung / Inspektion / Reinigung Nach zwei weiteren Hüben ist die Regeneration des zweiten Behälters beendet und die Betriebs- stellung (Pos. 1) wieder erreicht. Sollten die gemessenen Werte deutlich von den Sollwerten (siehe Kapitel "Wartungsprotokoll") abweichen, so ist der Kundendienst zu benach- richtigen.

  • Seite 23: Störungen

    Störungen Störungen Eine Störung wird durch zwei unterschiedliche Signale angezeigt: a) durch eine rot blinkende Leuchtdiode (9) b) durch ein nach 5 Stunden wiederkehrendes akusti- sches Signal von 2 Minuten Dauer. Löschen der Störmeldung: Das Steckernetzgerät (10) ziehen und nach ca. 5 Sekunden wieder einstecken.

  • Seite 24: Fehlersuche

    Störungen 8.1 Fehlersuche Fehler: 1. Ursache: Keine Funktion Keine Netzspannung! Die Diode Netz muss bei Wasserentnahme dauerhaft leuchten. Maßnahme: Stellen Sie sicher, dass die Netzspannung dauerhaft anliegt. Bei Wasserentnahme muss die Diode Betrieb leuchten. 2. Ursache: Der Hall-Sensor ist verschmutzt bzw. defekt. Maßnahme: Reinigen bzw.
  • Seite 25 Störungen 3. Ursache: Die Kugel in der Sauganzeige klemmt.(Während der Regeneration muss sich die schwarze Kugel in der Sauganzeige bewegen). Maßnahme: Tauschen Sie die Sauganzeige (Ersatzteilnummer 3000.00.908) aus. 4. Ursache: Das Magnetventil schließt nicht vollständig. Maßnahme: Tauschen Sie den Antrieb (Ersatzteilnummer 3000.00.904) aus. Fehler: 1.
  • Seite 26 Ab 4,5 bar einen Druckminderer zentral montieren. 2.Ursache: Die Geräusche kommen aus der Hausinstallation. Maßnahme: Überprüfen Sie die Hausinstallation. 3. Ursache: Der Druckminderer des IT 3000 ist defekt. Maßnahme: Tauschen Sie den Druckminderer (Ersatzteilnummer 3000.00.917) aus. Fehler: 1. Ursache: Das Gerät bleibt während der Es liegt eine Störung in der Steuerung vor.
  • Seite 27 Störungen Fehler: 1. Ursache: Am Gewebeschlauch tritt Der Schlauch ist nicht fest. Wasser aus. Maßnahme: Stecken Sie den Schlauch auf eine Tülle und kontrollieren Sie die Anschlüsse. Fehler: 1. Ursache: Das Wasser schmeckt nach Die Härtedifferenz ist zu groß. Salz Maßnahme: Passen Sie die Härteeinstellung an.

  • Seite 29: Gewährleistungen

    Wir werden Ihnen gerne weiterhelfen. Geben Sie bitte stets das Modell und die Seriennummer des Gerätes Unsere Anschrift: Hans Sasserath GmbH & Co. KG Mühlenstrasse 62 D-41352 Korschenbroich Tel.: +49 2161 6105 - 0 Fax: +49 2161 6105 - 20 Email: info@syr.de Internet: www.syr.de...

  • Seite 31: Diagramme

    Diagramme Diagramme Druckverlust in Betriebstellung (Pos. 1) bei einer Rohwasserhärte von 20 °dH und einer Mischwasserhärte von 8 °dH in Abhängigkeit vom Volumenstrom. Abb. 1 Druckverlust in Betriebsstellung Max mögliche Tagesentnahme in Abhängigkeit von der Rohwasserhärte bei einer Mischwasserhärte von 8 °dH. Abb.
  • Seite 32 Diagramme Max. mögliche Dauerentnahme in Abhängigkeit von der Rohwasserhärte bei einer Mischwasserhärte von 8 °dH. Abb. 3 Dauerentnahme Abwassermenge bezogen auf 1 m Mischwasser von 8 °dH in Abhängigkeit von der Rohwasserhärte. Abb. 4 Abwassermenge...
  • Seite 33 Diagramme Salzverbrauch bezogen auf 1 m Mischwasser von 8 °dH in Abhängigkeit von der Rohwasserhärte. Abb. 5 Salzverbrauch...

  • Seite 35: Technische Daten

    Technische Daten Technische Daten Nenndruchfluss: 1,7 m Nennkapazität: 0,9 mol Nenndruck: PN 10 Kapazität je kg Salz: 5 mol Betriebsdruck min.: 2 bar max. zulässiger Betriebsüberdruck: 7,0 bar (ab 5,0 bar Ruhedruck ist an zentraler Stelle ein Druckminde- rer zwingend erforderlich (Kapitel 4-1) Betriebstemperatur max.: 30 °C Druckverlust bei Nenndurchfluss:...

  • Seite 37: Ersatzteile / Abmessungen

    Abb.: 2315.00.071 Umgehungsventil 3000.00.916 Doppelanschlussflansch (Parallelflansch) o. Abb.: 2315.32.030 (DN 32) 2315.40.030 (DN 40) Titriertest IT 3000 Komplett 2315.50.030 (DN 50) 3000.00.913 Austauschintervalle: * = 1 Jahr, ** = 2 Jahre, *** = 3 Jahre, **** = 4 Jahre...
  • Seite 38 Enthärtungsanlage Salzbehälter Anschlussflansch ist nicht im Lieferumfang enthalten Länge des Verbindungsschlauches zum Salzbehälter: 1,3m Nennweite DN 25 Baumaße T (mm) t (mm) B (mm) b (mm) H (mm) 1100 h (mm) H1 (mm) H2 (mm)

  • Seite 39: Wartungsprotokoll

    Wartungsprotokoll Einbaudatum: Netzdruck: Datum: Rohwasserhärte gemessen [°dH]: eingestellt [°dH]: Mischwasserhärte gemessen [°dH]: Wasserzähler [m Anzahl Reg. Saugzeit [Minuten] (max. 15 min.) Abwasser dabei [Liter] (max. 4,5 Liter) Spülen (3 - 4,5 Liter) Erstfiltrat (2,5 - 4 Liter) Wird vom Kundendienst ausgefüllt (S = Gesamtsumme, L = verlängerte Besalzungszeit, N = normale Regeneration, M = verkürzte Besalzungszeit) Position 2...
  • Seite 40 Hans Sasserath GmbH & Co. KG • Mühlenstr. 62 • D-41352 Korschenbroich • Tel. +49 2161 6105-0 • Fax +49 2161 6105-20 • info@syr.de • www.syr.de...
