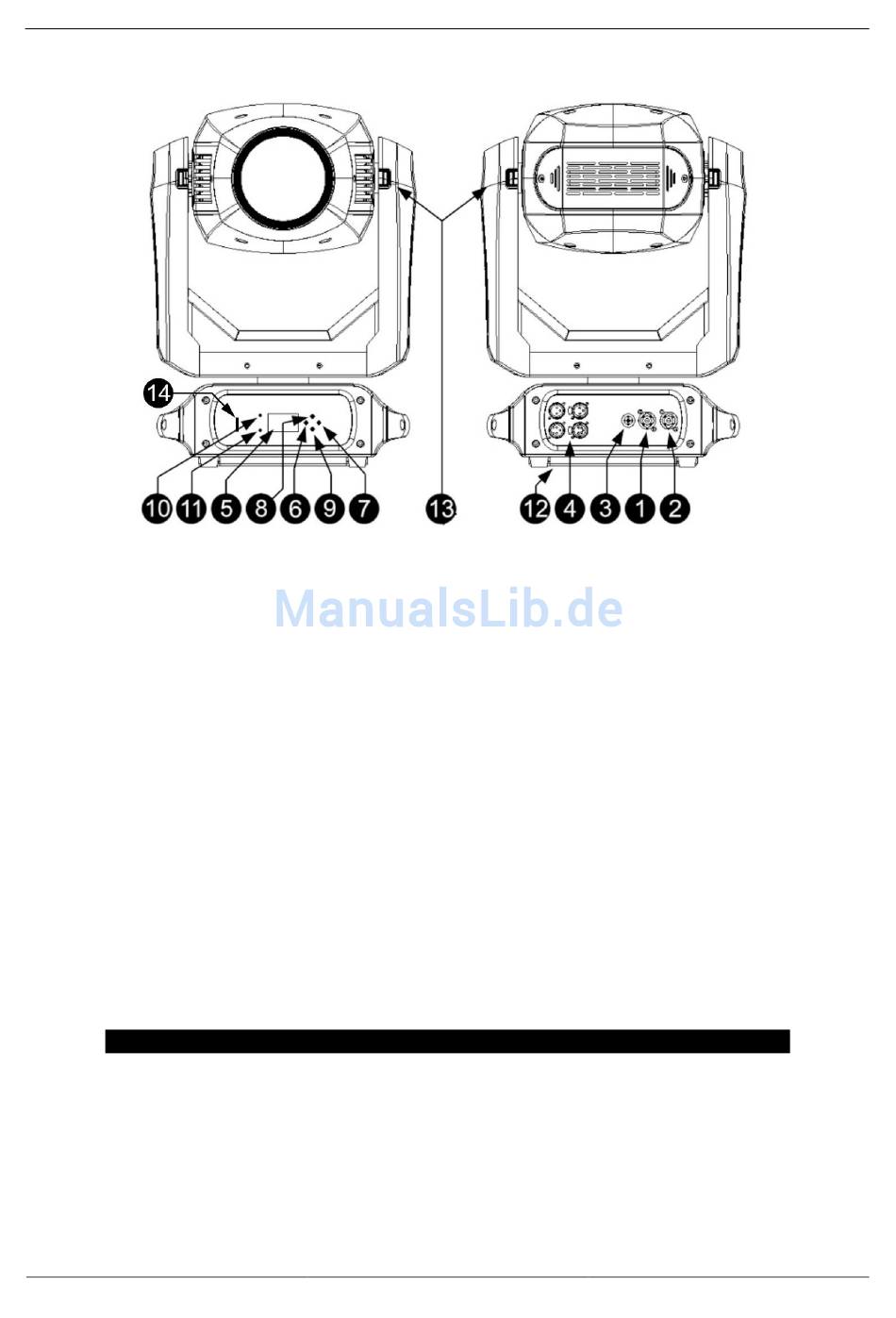

BESCHREIBUNG:
1.
NETZEINGANG: Mit originalem Neutrik PowerCON TRUE1
mitgelieferte Netzkabel oder ein beliebiges PowerCon
2.
NETZAUSGANG: Wird zum Verketten der Stromversorgung von weiteren Projektoren verwendet.
Achten Sie beim Einsatz von Projektoren immer auf die Belastungsgrenze! Spezielle Multi-Kabel
(PowerCON TRUE1
3.
NETZSICHERUNG: Schützt das Gerät im Falle von elektrischen Problemen. Verwenden Sie stets die
vorgeschriebene Sicherung!
4.
DMX-EIN-/AUSGANG: Es stehen sowohl 3-polige als auch 5-polige Ein-/Ausgänge zur Verkettung des
Projektors mit anderen Geräten zur Verfügung, die von einem DMX-Controller gesteuert werden.
DISPLAY: Zeigt die verschiedenen Menüs und die gewählten Funktionen an:
5.
◄-Taste: Dient zum Aufrufen und Verlassen des SETUP-Menüs oder zum Springen zu einer höheren
6.
Ebene des SETUP-Menü (wenn das Display invertiert ist, dient diese Taste als ENTER-Taste).
►-Taste: Dient zur Auswahl einer Menüoption oder zum Bestätigen einer Einstellung (wenn das
7.
Display invertiert ist, dient diese Taste als MENU-Taste).
▲-Taste: Geht zur vorherigen Menüoption oder erhöht einen Parameterwert.
8.
▼-Taste : Geht zur nächsten Menüoption oder verringert einen Parameterwert.
9.
10. BETRIEBSANZEIGE-LED: Zeigt an, dass das Gerät eingeschaltet wurde.
11. DMX-LED: Zeigt an, dass das Gerät ein DMX-Signal empfängt.
12. MONTAGESOCKEL: Der stabile Metallsockel wurde speziell für die Verwendung mit „2 GROSSEN
OMEGA-KLAMMERN" (im Lieferumfang enthalten) und einem optionalen Sicherheitskabel
(Sicherheitsöse verwenden) entwickelt.
13. TILT LOCK: Sperrt oder gibt die Tilt-Achse alle 45° frei.
14. USB-Eingang: wird nur für Software-Updates verwendet, siehe weiter in dieser Bedienungsanleitung.
!!! WICHTIG: Der Arm muss vor der Inbetriebnahme entriegelt werden!
BRITEQ
®
®
+ DMX-XLR-Kabel sind optional erhältlich: siehe unsere Webseite!)
BEDIENUNGSANLEITUNG
®
ausgestattet. Schließen Sie hier das
®
Verlängerungskabel hier an.
