KALIBIERUNGSMENÜ
Dies ist ein verborgenes Menü, in dem Sie die Feinabstimmung für den Offset von mehreren Funktionen
finden. Greifen Sie folgendermaßen auf dieses Menü zu: Halten Sie im Hauptmenü (beliebige Option, nicht
wichtig) die Taste ► für etwa 3 Sekunden gedrückt. Jetzt zeigt das Display alle Funktionen an, die
eingestellt werden können:
• Drücken Sie die Tasten ▲/▼, bis die gewünschte Funktion im Display angezeigt wird.
• Wählen Sie mit der Taste ► die gewünschte Funktion aus, die kalibriert werden soll.
• Passen Sie mit den Tasten ▲/▼ den Wert zwischen -128 und 127 an.
• Bestätigen Sie die Änderungen mit der Taste ►.
• Verlassen Sie das verborgene Menü mit der Taste◄.
ELEKTRISCHE INSTALLATION
Wichtiger Hinweis: Die elektrische Installation darf nur von qualifiziertem Personal, unter
Beachtung der Vorschriften zur elektrischen und mechanischen Sicherheit in Ihrem Land
durchgeführt werden.

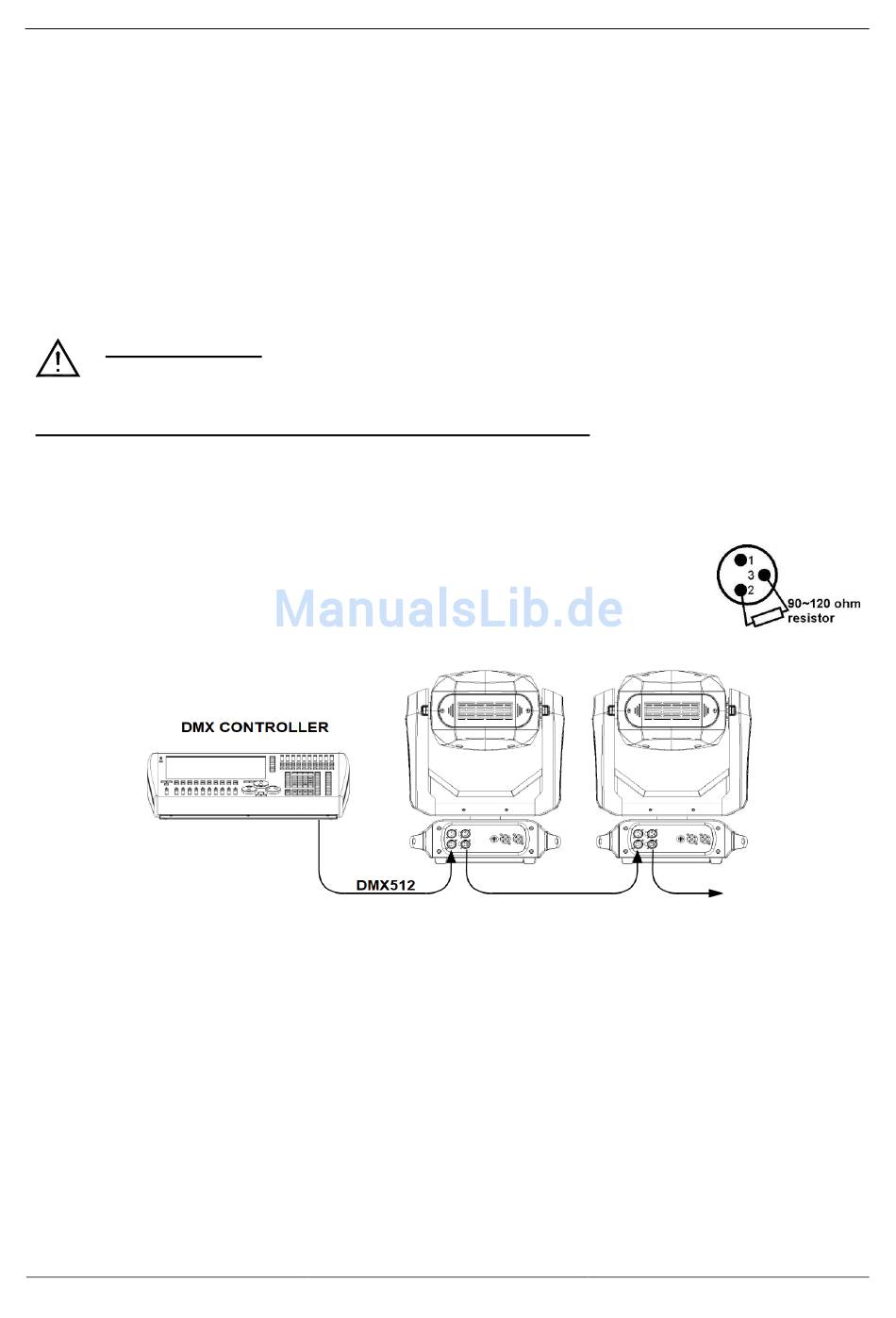

Elektrische Installation von zwei oder mehr Geräten im DMX-Modus:
• Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um intelligente
Lichtanlagen zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte in Reihe
schalten.
• Stiftanordnung 3-poliger XLR-Stecker: Pin1 = MASSE ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives
Signal (+)
• Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern,
müssen Sie die Kette mit einem 90 Ω bis 120 Ω Abschlusswiderstand am Ende
abschließen. Verwenden Sie niemals Y-Splitter-Kabel, das funktioniert einfach nicht!
• Achten Sie darauf, dass alle Geräte an die Netzversorgung angeschlossen sind.
• Jeder Lichteffekt in der Reihenschaltung muss seine eigene Startadresse haben,
damit er erkennt, welche Befehle der Controller entschlüsseln muss.
