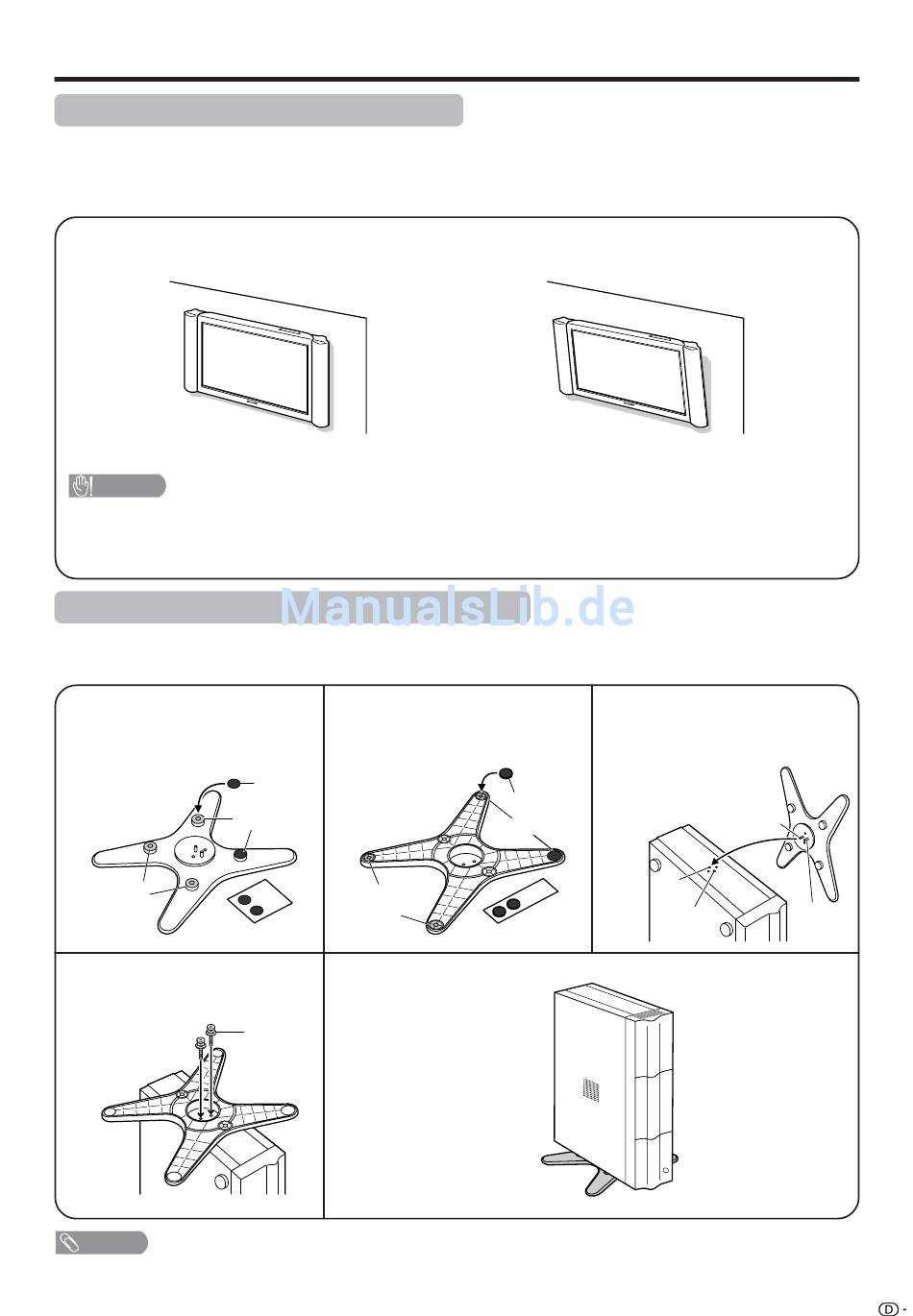

Vorbereitung
Anbringen des Displays an einer Wand
Verwendung einer als Sonderzubehör erhältlichen Halterung zum Anbringen des Displays
• Sie können den Kundendienst zu Rate ziehen zur Verwendung der als Sonderzubehör erhältlichen
Halterung AN-37AG1 zum Anbringen des Displays an einer Wand.
• Lesen Sie vor dem Beginn der Installation sorgfältig die der Halterung beiliegenden Anleitung durch.
Anbringen an einer Wand
Wandhalterung AN-37AG1. (Siehe die der Halterung beiliegenden Anleitung für weitere Hinweise.)
VORSICHT
• Die Aufstellung des LCD-Farbdisplays erfordert besondere Kenntnisse und sollte nur durch qualifiziertes
Kundendienstpersonal ausgeführt werden. Führen Sie diesen Vorgang niemals selbst aus. SHARP übernimmt keine
Verantwortung für das falsche Anbringen oder für Unfälle oder Verletzungen, die als Folgen des falschen Anbringens
entstehen.
Aufstellen des AVC-Systems mit dem Ständer
Vertikale Aufstellung des AVC-Systems unter Verwendung des Ständers.
• Verwenden Sie den mitgelieferten Ständer für die vertikale Aufstellung des AVC-Systems.
Die Abstandhalter wie
1
gezeigt auf den Ständer
anbringen.
Die Abstandhalter vom
Papier abziehen und auf
den vorstehenden
Stellen des Ständers
anbringen.
Vorsprung
Den Ständer wie gezeigt
4
mit den Ständerschrauben
anbringen.
HINWEIS
• Verwenden Sie immer nur den mitgelieferten Ständer für die vertikale Aufstellung des AVC-Systems. Bitte beachten
Sie, dass die Belüftungsöffnungen nicht blockiert werden, wenn der Ständer direkt auf dem Fußboden oder auf einer
flachen Oberfläche aufgestellt wird, da dies zu einer Beschädigung des Gerätes führen kann.
Vertikale Befestigung
Die Polster wie gezeigt auf
2
den Ständer anbringen.
Die Polster vom Papier
abziehen und an den vier
Stellen auf der Unterseite
Abstandhalter
des Ständers anbringen.
für Ständer
Vorsprung
Befestigungspunkt
Das vertikal aufgestellte
AVC-System mit dem
Ständer.
Ständer-
schrauben
Angewinkelte Befestigung
Den Ständer auf dem
3
AVC-System anbringen.
Stecken Sie den Ständer in das AVC-
System und stellen Sie sicher, dass
die dicken und dünnen Vorsprünge
des Ständers auf die großen und
Polster für Ständer
kleinen Öffnungen des AVC-Systems
angeglichen sind.
Befestigungspunkt
Kleine
Öffnung
Große Öffnung
Dünner Vorsprung
Dicker
Vorsprung
