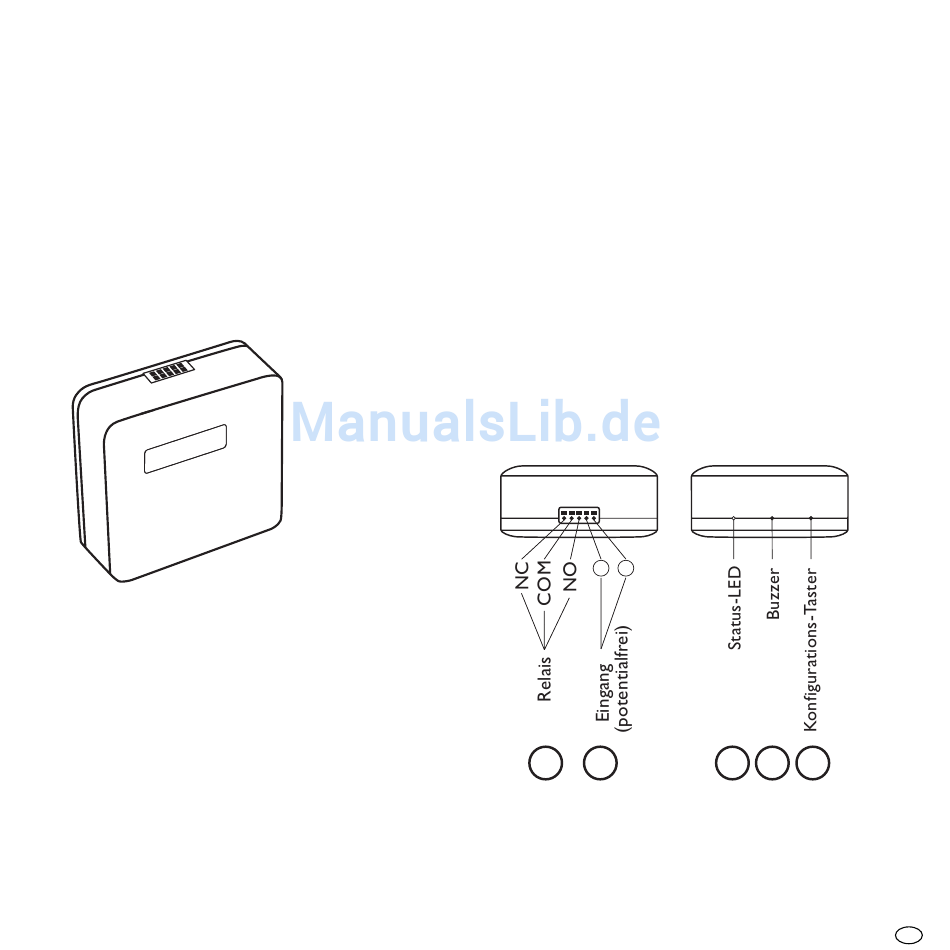

3.2 Aufbau
1. Relais: Am Relais (Alarmausgang
mit Wechsler (Öffner/Schließer)) darf ei-
ne Spannung von 3 bis 30 V und eine
Ausgangsstromstärke von 1 bis 100 mA an-
gelegt werden.
1.1 NC (Öffner)
1.2 COM (Gemeinsam)
1.3 NO (Schließer)
2. Input: Am potentialfreien Alarmeingang
darf maximal eine Spannung von 24 V ange-
legt werden. Die Schaltschwelle beträgt 1,6 V.
10
Betriebsanleitung: FRWM-AR Alarmrelais
3. Status-LED: Zeigt verschiedene
Ereignisse an.
4. Summer (Buzzer): Signalton bei Alarm
5. Konfigurationstaste: Mit Hilfe des mit-
gelieferten Splints können Sie durch leich-
tes Drücken der Taste das FRWM-AR
konfigurieren.
- +
2
1
3
4
5
