26
Montage RC 300 light

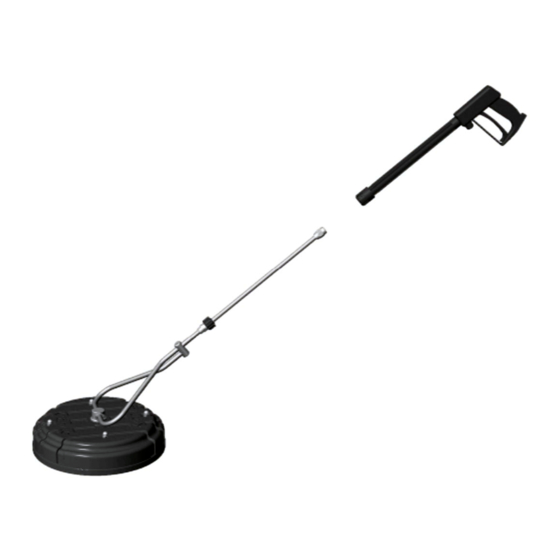

Das haben Sie alles gekauft:
1. Wand- und Bodenreiniger
2. Lanze
3. Bedienungsanleitung
Aufbau:
Schließen Sie Ihren Hochdruckreiniger an und der Kränzle
RC 300 light ist betriebsbereit.
Verschrauben Sie die Lanze mit
dem Armgelenk des RC 300 light
und montieren Sie die Pistole.
3
3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kranzle RC 300 light

Inhaltszusammenfassung für Kranzle RC 300 light

  • Seite 1 Das haben Sie alles gekauft: 1. Wand- und Bodenreiniger 2. Lanze 3. Bedienungsanleitung Aufbau: Verschrauben Sie die Lanze mit dem Armgelenk des RC 300 light und montieren Sie die Pistole. Schließen Sie Ihren Hochdruckreiniger an und der Kränzle RC 300 light ist betriebsbereit.
  • Seite 2 Montage RC 300 Notizen Das haben Sie alles gekauft: 1. Wand- und Bodenreiniger 2. Lenker 3. Bedienungsanleitung Aufbau: 1. Verschrauben Sie den Lenker am Bodenreiniger 2. Verschrauben Sie den Schlauch und montieren Sie die Pistole. Schließen Sie Ihren Hochdruckreiniger an und der Kränzle RC 300 ist betriebsbereit.

  • Seite 3: Allgemeine Vorschriften

    Allgemeine Vorschriften Montage RC 420 Das haben Sie alles gekauft: Unfallverhütung: 1. Bodenreiniger 2. Lenker 3. Bedienungsanleitung Aufbau: 1. Positionieren Sie die Lenker-Stangen 2. Schieben Sie den Bolzen durch die Verankerung 3. Arretieren Sie den Haltestift mit dem Splint 4. Verschrauben Sie den Schlauch Garantie: Schließen Sie Ihren Hochdruckreiniger an und der Kränzle RC 420 ist betriebsbereit.
  • Seite 4 Montage RC 520 Ersatzteilliste Das haben Sie alles gekauft: 1. Bodenreiniger 2. Lenker 3. Bedienungsanleitung Aufbau: 1. Positionieren Sie die Lenker-Stangen 2. Schieben Sie den Haltestift durch die Verankerung 3. Arretieren Sie den Haltestift mit dem Splint 4. Verschrauben Sie den Schlauch Schließen Sie Ihren Hochdruckreiniger an und der Kränzle RC 520 ist betriebsbereit.
  • Seite 5 Brush Round Cleaner Montage Brush Round Cleaner Das haben Sie alles gekauft: 1. Bodenreiniger 2. Lenker 3. Bedienungsanleitung Aufbau: 1. Positionieren Sie die Lenker-Stangen 2. Schieben Sie den Haltestift durch die Verankerung 3. Arretieren Sie den Haltestift mit dem Splint 4.

  • Seite 6: Anwendung Brush Round Cleaner

    Anwendung Brush Round Cleaner Ersatzteilliste RC 520 Pos. Bezeichnung Stck. Best.Nr. Durch Betätigung des ON / OFF Schalters ist es Ihnen möglich die Haubenrotation des Brush Cleaners an- oder auszuschalten. Lenker 13924 1 .Ausschalten der Haubenrotation: Lenker Griff 13925 drücken Sie den Schalter nach unten und ziehen diesen in die Schlauch 13926 Position „OFF“.
  • Seite 7 Round Cleaner 520 Anwendung Durch den Reinigungsarm mit schräg angeordneter Düsenbestückung ist Ihnen nun ein müheloses, flächiges Reinigen garantiert. Der RC 300 light und der RC 300 sind auch komfortabel als Wand- und Fassadenreiniger einsetzbar.

  • Seite 8: Außerbetriebnahme Und Pflege

    Außerbetriebnahme und Pflege Ersatzteilliste RC 420 Bezeichnung Pos. Stck. Best.Nr. Außerbetriebnahme: Lenker 13924 Lenker Griff 13925 1. Hochdruckreiniger abschalten 2. Wasserzufuhr sperren Schlauch 13926 3. Pistole kurz öffnen, O-Ring 13273 bis der Druck abgebaut ist. 4. Pistole verriegeln Haltestift 13927 5.

  • Seite 9: Achtung - Das Ist Verboten

    Round Cleaner 420 Achtung - das ist verboten! Nicht unter das angeschlossene und betriebsbereite Gerät greifen! Nicht in den laufenden Rotor greifen! Das Gerät nie auf Menschen oder Tiere richten! Das Gerät niemals in Kinderhände geben!

  • Seite 10: Kleine Reparaturen

    Kleine Reparaturen Ersatzteilliste RC 300 Pos. Bezeichnung Stck. Best.Nr. Kleine Reparaturen - selbst gemacht! Schlauch 13910 Das Gerät arbeitet nicht mit voller Leistung O-Ring 13273 Ursache: Düse / Düsen verstopft Lenker 13911 M8 Hutmutter 13903 1. Schrauben Sie die Düsen aus dem Arretier-Schraube 13912 Reinigungs-Arm.
  • Seite 11 Round Cleaner 300 Kleine Reparaturen Kleine Reparaturen - selbst gemacht! Der Rotor des Round Cleaners dreht sich nicht mehr. Ursache: Der Düsenwinkel wurde nach Neu-Montage der Düsen nicht richtig eingestellt. Bitte achten Sie bei der Neu- oder Wiedermontage von Düsen auf den korrekten Winkel von 15 °, gemessen siehe Zeichnung.

  • Seite 12: Kränzle Rc 300 Light

    Kränzle RC 300 light Ersatzteilliste RC 300 light Pos. Bezeichnung Stck. Best.Nr. Anschlußverschraubung 13363 Lanzenstange 13900 Überwurfmutter 13374 O-Ring 13273 Anschlußgestänge 13902 Verschraubung 13949 Sägering 13902.1 O-Ring 13902.2 M8 Hutmutter 13903 Gehäuse 13905 Drehgelenk 13950 Kugellager 13942 Dichtteil 13951 O-Ring...
