Kranzle Quickly Original-Betriebsanleitung Mit Ersatzteilliste
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Kranzle Quickly
Inhaltszusammenfassung für Kranzle Quickly

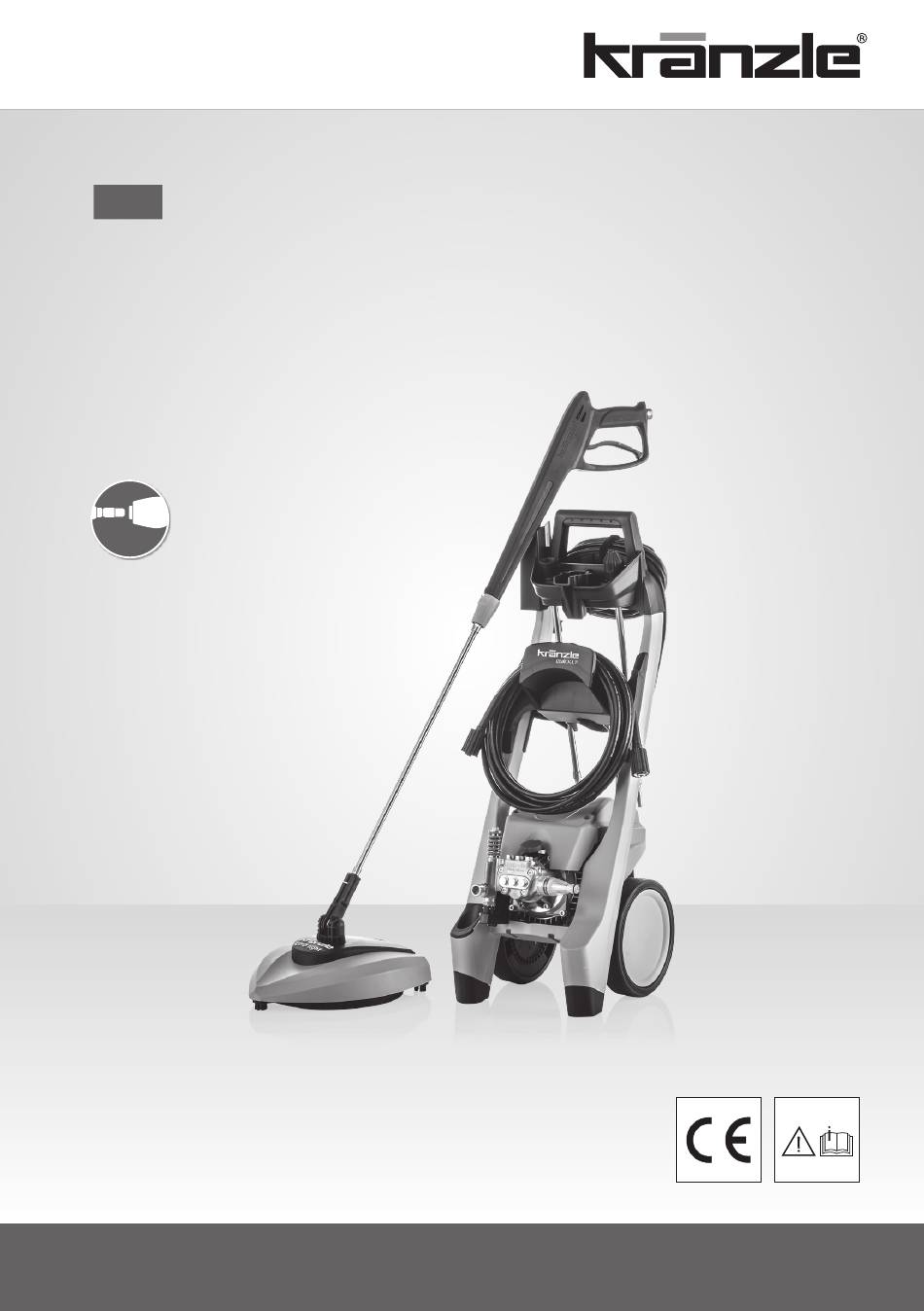

- Seite 1 Original-Betriebsanleitung mit Ersatzteilliste Hochdruckreiniger Quickly www.kraenzle.com...
- Seite 2 Original-Betriebsanleitung mit Ersatzteilliste Hochdruckreiniger Quickly Betriebsanleitung mit Ersatzteilliste Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Bewahren Sie das Heft für einen späteren Gebrauch oder Nachbesitzer auf.
-
Seite 3: Technische Daten
Technische Daten Technical data Technische Daten Quickly Technical data Quickly Arbeitsdruck 130 bar / 13 MPa Operating press. 130 bar / 13 MPa/ 1885PSI Düsengröße Nozzle size Max. zulässiger Überdruck 145 bar / 14,5 MPa Permissible overpressure 145 bar / 14,5 MPa/ 2103PSI Wasserleistung bei 2.800 U/min 6,3 l/min... -
Seite 4: Inhaltsverzeichnis
Um den Umgang mit dem Hochdruckreiniger zu erleichtern, erläutern wir Ihnen Hochdruckstrahlen können bei unsachgemäßem Gebrauch den Quickly auf den nachfolgenden Seiten. Die Abbildungen können je nach gefährlich sein. Der Hochdruckstrahl darf nicht auf Personen, Ausstattungsart oder Zubehör von Ihrem erworbenen Gerät abweichen. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise / Das ist verboten! Der Anwender muss notwendige Schutzkleidung, z.B. Schutzbrille, Kopfbedeckung, Der Hochdruckreiniger ist ordnungsgemäß zu verwenden. Der Anwender hat usw. tragen. Es ist sicherzustellen, den Hochdruckreiniger im Beisein von Personen, sich den örtlichen Begebenheiten entsprechend anzupassen und muss auf die ohne ausreichende Schutzkleidung, nur mit genügend Abstand zu betreiben! Personen die sich im Gefahrenbereich befinden achten! Während der Verwendung von Hochdruckreinigern können Aerosole entstehen. -
Seite 6: Allgemeine Vorschriften
Sicherheitshinweise / Das ist verboten! Allgemeine Vorschriften Bestimmungsgemäße Verwendung Dieser Hochdruckreiniger ist ausschließlich für die Reinigung mit Hochdruckstrahl Den Hochdruckstrahl nicht auf Steckdosen oder andere ohne Reinigungsmittel oder für die Reinigung mit Niederdruckstrahl mit Reinigungs- elektrische Einrichtungen richten! Alle im Arbeitsbereich mittel (z.B. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Aufbau: Quickly (mit Halterung für 8 m Hochdruckschlauch) Das haben Sie gekauft Der Quickly ist ein fahrbarer Hochdruckreiniger mit einem ausgereiften Ordnungssystem. Der Aufbau ist aus dem Schema zu ersehen. 1. Kränzle-Hochdruckreiniger Quickly 1 Ergonomisch geformter Fahrgriff 2 Pumpenkopf aus Sondermessing 3 Halterung für 8 m... -
Seite 8: Funktionshinweise
Funktionshinweise Funktionshinweise Was Sie unbedingt beachten müssen: Problem Wassermangel Problem Strommangel Wassermangel kommt häufiger vor als man Sind in Ihrer Leitungsumgebung gleichzeitig denkt. Je leistungsstärker ein Hochdruckrei- zu viele Stromabnehmer am Netz, kann die niger ist, umso größer ist die Gefahr, dass zu zur Verfügung stehende Spannung sowie wenig Wasser zur Verfügung steht. -
Seite 9: Sicherheits-Strahlrohr Mit Sicherheits-Abschaltpistole
Sicherheits-Strahlrohr mit Sicherheits-Abschaltpistole Totalstop-System Die Sicherheits-Abschaltpistole ermöglicht den Betrieb des Hochdruckreinigers Der Quickly ist mit einem Totalstop-System ausgestattet. Ist der Haupt- nur bei betätigtem Abzugshebel. Durch Betätigen des Abzugshebel wird die schalter eingeschaltet, so wird beim Öffnen der Sicherheits-Abschaltpistole Sicherheits-Abschaltpistole geöffnet. Die Flüssigkeit wird dann zur Düse geför- über einen Druckschalter der Motor gestartet. -
Seite 10: Inbetriebnahme
Gewicht 20 Kg Hochdruckschlauch an die Sicherheits-Abschaltpistole fest und druckdicht verschrauben. Der Quickly darf nicht in feuer- und explosionsgefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Der Hochdruckreiniger darf nicht unter Wasser betrieben werden. Wird der Hochdruckreiniger trotzdem in einem Gefahrenbereich verwendet sind die dort geltenden Sicherheitsvorschriften einzuhalten. - Seite 11 Abstand von 12 - 15 cm erreicht (Schmutzkiller und Flachstrahldüse) Beim Wassereingangssieb auf Beschädigungen achten. Den Hoch- druckreiniger nicht ohne oder mit einem beschädigten Filter betreiben. 12. Der Quickly verfügt über eine Halterung zur Aufnahme der Sicher- Wasserschlauch an das Wassereingangs- heits-Abschaltpistole mit Lanze in sieb anschließen (Mindestanforderungen:...
-
Seite 12: Außerbetriebnahme
Außerbetriebnahme Kleine Reparaturen selbstgemacht Hochdruckreiniger ausschalten Problem Aus der Düse kommt kein Wasser und der Hochdruckreiniger läuft. 2. Wasserzufuhr sperren Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist Ursache Höchstwahrscheinlich ist die Düse verstopft. 4. Sicherheits-Abschaltpistole verriegeln Hochdruckschlauch von der Sicherheits-Abschaltpistole abschrauben Aus der Lanze kommt kein oder nur sehr wenig Wasser. - Seite 13 Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht Problem Problem Aus der Düse kommt ein unregelmäßiger Strahl. Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus. Ursache Mögliche Ursache 1 Möglicherweise sind die Ventile verschmutzt oder verklebt. Leckage. Aus der Lanze kommt ein unregelmäßiger Nach dem Schließen der Sicherheits- Strahl.
-
Seite 14: Eu-Konformitätserklärung
Kleine Reparaturen selbstgemacht EU-Konformitätserklärung Hiermit erklären wir, Problem dass die Bauart der Hochdruckreiniger: Quickly Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus. Nenndurchfluss: 378 l/h Mögliche Ursache 2 techn. Unterlagen liegen bei: Josef Kränzle GmbH & Co. KG Rückschlagventil defekt. -
Seite 15: Kränzle Zubehör
Kränzle Zubehör Kränzle Zubehör Rotierende Waschbürste 210 mm Schmutzkillerlanze Edelstahlverlängerung 400 mm Bürstenkopf ∅ 180 mm Düsensystem 028 Düsengröße 2,5 mm Art.-Nr.: 42403-028 Art.-Nr.: 12800 Spritzschutz L: 280 mm x B: 190 mm Lanzenverlängerung Für alle Waschlanzen 400 mm Art.-Nr.: 132600 Art.-Nr.: 12870 Schaumlanze Rohrreinigungsschlauch... -
Seite 16: Gewährleistung
Gewährleistung Notizen Dieser Kränzle Hochdruckreiniger ist nur für die ausschließliche und typische Anwendung des Privatanwenders rund um Haus und Garten (zum Reinigen von Fassaden, Terrassen, Gartengeräten, Werkzeugen, Fahrzeuge und Maschinen sowie Bauwerken) konzipiert und nicht für den gewerblichen Einsatz bestimmt. Die Gewährleistungspfl... -
Seite 17: Schaltplan
Schaltplan Notizen Notes Wiring diagram Schaltplan Quickly 230 V 1~/50 Hz Kondensator 30 µF Klemme Motor 33 5... -
Seite 18: Ersatzteilliste
Ersatzteilliste Komplettaggregat Ersatzteilliste Komplettaggregat Spare parts list complete assembly Spare parts list complete assembly Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Holm kpl. 497000 Standfuss links + rechts 497005 Kunststoff schraube 5,0 x 30 43418 Schlauchhalter 497007 Gegenhalter Schlauchhalterung 497008 Kabelklemme Netzanschlusskabel 43431... -
Seite 19: Ersatzteilliste Motor Spare Parts List Motor
Item no. Motor 230V / 50 Hz komplett ohne Elektrik 497040 Schaltkasten Unterteil 491041 Deckel Schaltkasten 49105 Dichtung für Deckel 49113 Haube Quickly 497065 Lüsterklemme 3-pol. 43326 Schraube 3,5 x 20 43415 Innensechskantschraube M6 x 20 420121 Überstromauslöser 1-polig 14 A 491250 Kondensator 30µF... -
Seite 20: Oil Change
Getriebeteil Getriebeteil Transmission Transmission Ölwechsel Sollte es bei einer Reparatur nötig sein das Öl zu wechseln, so muss der Hochdruck- reiniger aus liegender Position um 180 °C gedreht werden, sodass der Ölmessstab Richtung Boden zeigt. Anschließend kann dieser über einem Behälter aufgeschraubt werden. - Seite 21 Druckfeder grau 14124 Federdruckmutter 492430 Wasserfi lter klarsicht mit Filter 13311 Hochdruckdichtung 12 x 20 x 5,2mm 49226 Distanzring 12 mm Quickly mit Abstüzung 497011 Messinghülse mit Tefl onsitz 12127 Steuerkolben Motorabschaltung 497029 Stopfen M10x1 (durchgebohrt) 133851 Druckfeder 1,0 x 8,6 x 30 40520 Stützscheibe...
-
Seite 22: Ersatzteilliste Schmutzkiller Spare Parts List Dirtkiller
Ersatzteilliste Lanze Ersatzteilliste Schmutzkiller Spare parts list lance Spare parts list dirtkiller Position Bezeichnung Stck. Bestell-Nr. Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Description Qty. Item no. Jet-Düse 03 26020-028 Sprühkörper 41950 Düsenschutz Jet-Düse 26021 O-Ring 16 x 2 13150 Nippel für Steckkupplung DN10;... - Seite 23 Josef Kränzle GmbH & Co. KG Rudolf-Diesel-Straße 20 89257 Illertissen (Germany) vertrieb @ kraenzle.com Made Germany www.kraenzle.com...
