Inhaltszusammenfassung für Edimax CAP1750

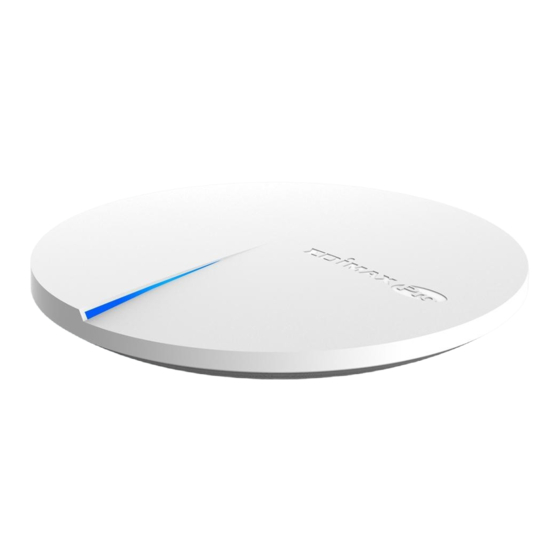

- Seite 1 CAP1750 Schnellintallationsanleitung 11-2015 / v1.0...
-
Seite 2: Produktinformationen
I. Produktinformationen I-1. Verpackungsinhalt CAP1750 Access Point Schnellinstallationsanleitung Halterung für Deckenmontage Ethernetkabel Montageset & Schrauben für Netzadapter T-Schiene Bohrvorlage für Deckenmontage Montageset & Schrauben für Deckenbefestigung I-2. Systemanforderungen - Vorhandenes Kabel/DSL-Modem & Router - Computer mit Web-Browser zur Access Point-Konfiguration... - Seite 3 I-3. Hardwareübersicht Micro USB-Anschluss Ethernet-Anschluss Netzanschluss I-4. LED-Status LED-Farbe LED-Status Beschreibung Blau Der Access Point ist an. Lang blinkend Firmware wird aktualisiert. Kurz blinkend Werksstandardwerte wiederherstellen. Gelb Gerät wird gestartet. Blinkend Fehler. Der Access Point ist aus.
- Seite 4 I-5. Zurücksetzen Wenn Sie mit Ihrem Access Point auf Probleme stoßen, können Sie das Gerät auf die Werksstandardeinstellungen zurücksetzen. Damit werden alle Einstellungen auf die Standardwerte zurückgesetzt. Halten Sie die Reset-Taste am Access Point mindestens 10 Sekunden lang gedrückt. Möglicherweise müssen Sie einen Stift oder ähnlichen spitzen Gegenstand benutzen, um die Reset-Taste zu drücken.
- Seite 5 II. Schnellkonfiguration Ihr Access Point kann in nur wenigen Minuten in Betrieb genommen werden. Er kann als eigenständiger Access Point (AP-Modus) oder als Teil eines AP-Arrays (Managed AP- oder AP-Controller-Modus) dienen. Diese Schnellinstallationsanleitung hilft Ihnen, Ihren Access Point einzurichten und die Grundeinstellungen zu konfigurieren.
- Seite 6 Sie werden aufgefordert, einen Benutzernamen und ein Passwort einzugeben. Geben Sie den Standardbenutzernamen “admin” und das Standardpasswort “1234” ein. Sie gelangen auf den unten gezeigten "Systeminformationen"-Bildschirm.
- Seite 7 Zur Verwendung eines Managed APs in einem AP-Array wechselt der Access Point automatisch in den richtigen Modus, wenn ein AP-Controller konfiguriert wird. Beschrieben in III. Edimax Pro NMS. Zur Verwendung des AP als AP-Controller (Master) in einem AP-Array siehe III.
- Seite 8 statische IP-Adresse verwenden, je nach Ihrer Netzwerkumgebung. Klicken Sie auf "Ü bernehmen", um die Änderungen zu speichern, und warten Sie etwas, bis der Access Point neu gestartet ist. Wenn Sie die IP-Adresse Ihres Access Points ändern, müssen Sie die neue IP-Adresse verwenden, um auf die Browser-basierte Konfigurationsoberfläche zugreifen zu können, nicht die 192.168.2.2.
- Seite 9 Bei Verwendung mehrerer SSIDs geben Sie über das Dropdown-Menü "SSID" an, welche SSID konfiguriert werden soll. Gehen Sie zu “Drahtloseinstellungen” > “5GHz 11ac 11an” und wiederholen Sie die Schritte 3 & 4 für das 5GHz-Drahtlosnetzwerk des Access Points. Zum Ändern von Administratorname und Passwort für die Browser-basierte Konfigurationsschnittstelle gehen Sie zu “Management”...
- Seite 10 Stellen Sie über die Dropdown-Menüs die korrekte Uhrzeit und Zeitzone für Ihren Access Point ein. Der Access Point unterstützt auch NTP (Network Time Protocol), so dass Sie alternativ auch den Hostnamen oder die IP-Adresse von einem Zeit-Server eingeben können. Klicken Sie auf "Ü...
- Seite 11 Ein AP (Access Point) wird als AP-Controller (Master) und andere verbundene Edimax Pro APs werden automatisch als Managed APs (Slaves) bezeichnet. Mit Hilfe von Edimax Pro NMS können Sie alle Managed APs (bis zu 8) über einen einzelnen AP-Controller überwachen, konfigurieren und verwalten.
- Seite 12 Stellen Sie sicher, dass Sie für Ihre Edimax Pro-Produkte über die neueste Firmware von der Edimax-Website verfügen. Schließen Sie alle APs an einen Ethernet- oder PoE-Switch an, der mit einem Gateway/Router verbunden ist. Sie können Ihren Router als DHCP-Server verwenden, oder Sie können später Ihren AP-Controller als DHCP-Server konfigurieren.
- Seite 13 Legen Sie einen AP als AP-Controller fest, der alle anderen angeschlossenen APs verwaltet (bis zu 8). Verbinden Sie einen Computer über ein Ethernet-Kabel mit dem entsprechenden AP-Controller.
- Seite 14 Einstellungen Ihres Gateways/Routers. Geben Sie zum Anmelden den Benutzernamen und das Passwort ein. Der Standardbenutzername und das Standardpasswort lauten admin & 1234. Sie werden zum Edimax Pro NMS Dashboard geleitet. Gehen Sie zu “Betriebsmodus” und wählen Sie im Dropdown-Menü “AP-Controller-Modus”.
- Seite 15 Klicken Sie auf „Apply“ (Übernehmen), um die Einstellungen zu speichern. Edimax Pro NMS umfasst einen Assistenten, mit dem die SSID und die Sicherheit für Managed APs schnell eingerichtet werden kann. Klicken Sie zum Beginnen in der rechten oberen Ecke auf „Assistent“.
- Seite 17 Benutzerhandbuch des APs finden Sie weitere Hilfe. Ihr Controller-AP und die Managed APs sollten voll funktionsfähig sein. Navigieren Sie mit Hilfe des oberen Menüs durch die Einstellungen von Edimax Pro NMS. Verwenden Sie Dashboard, Zone Plan, NMS Monitor & NMS-Einstellungen, um Managed APs zu konfigurieren.
-
Seite 18: Hardwareinstallation
IV. Hardwareinstallation Verbinden Sie einen Router oder PoE-Switch über ein Ethernet-Kabel mit dem LAN-Port des Access Points. Wenn Sie einen Router verwenden, dann stecken Sie das Netzteil in den 12V-Anschluss des Access Points und in eine Steckdose. Wenn Sie einen PoE- (Power over Ethernet) Switch verwenden, dann ist es nicht notwendig, das mitgelieferte... - Seite 19 COPYRIGHT Copyright Edimax Technology Co., Ltd. all rights reserved. No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language or computer language, in any form or by any means, electronic, mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written permission from Edimax Technology Co., Ltd.
