- Seite 1 CAP1300 Schnellinstallationsanleitung 09-2017 / v1.0...
-
Seite 2: Inhaltsverzeichnis
INHALT Produktinformationen ................3 Verpackungsinhalt ........................3 Systemanforderungen ........................ 4 Hardwareübersicht ........................4 LED-Status ........................... 4 Reset ............................5 II Schnelle Inbetriebnahme - AP-Modus ............ 6 II-1 Erstes Setup ..........................6 II-2 Grundlegende Einstellungen ...................... 8 II-3 Wi-Fi-geschützte Einrichtung (WPS) ..................13 III Schnelle Einrichtung - NMS .............. -
Seite 3: Produktinformationen

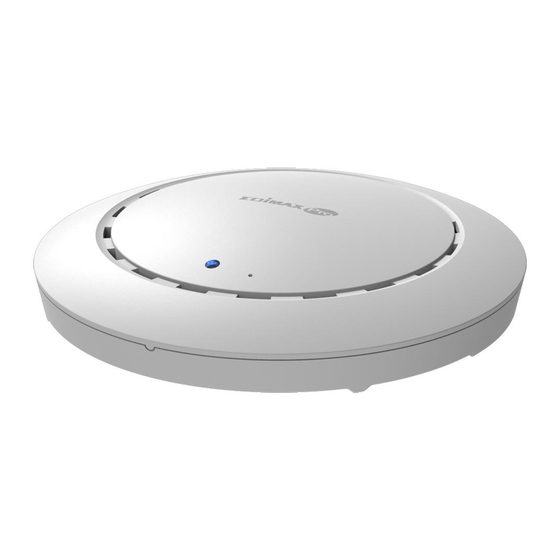

Produktinformationen Verpackungsinhalt 1. CAP1300 Access Point 5. Schnellinstallationsanleitung 2. Halterung für Deckenmontage 6. Ethernetkabel 3. Montageset & Schrauben für T- 7. Netzadapter Schiene 8. Bohrvorlage für Deckenmontage 4. CD... -
Seite 4: I-2 Systemanforderungen
Systemanforderungen - Vorhandenes Kabel/DSL-Modem & Router - Computer mit Web-Browser zur Access Point-Konfiguration Hardwareübersicht 12V DC IN 12V DC-Anschluss für das Netzteil LAN 1 (PoE) LAN-Port mit Power over Ethernet (PoE) EIN LAN 2 LAN-Anschluss LED-Status LED-Farbe LED-Status Beschreibung Der Access Point ist an. Langsam Blau Firmware wird aktualisiert. -
Seite 5: I-5 Reset
Reset Wenn Sie mit Ihrem Access Point auf Probleme stoßen, können Sie das Gerät auf die Werksstandardeinstellungen zurücksetzen. Damit werden alle Einstellungen auf die Standardwerte zurückgesetzt. Halten Sie die Reset-Taste am Access Point mindestens 10 Sekunden lang gedrückt und lassen Sie sie dann los. Möglicherweise müssen Sie einen Stift oder ähnlichen spitzen Gegenstand benutzen, um die Reset-Taste zu drücken. -
Seite 6: Schnelle Inbetriebnahme - Ap-Modus
Schnelle Inbetriebnahme - AP-Modus Ihr Access Point kann in nur wenigen Minuten in Betrieb genommen werden. Dieser Schnellinstallationsabschnitt wird Sie dabei unterstützen, Ihren Access Point in seinem standardmäßigen AP-Modus einzurichten und seine Grundeinstellungen zu konfigurieren. II-1 Erstes Setup Verbinden Sie den Access Point über ein Ethernet-Kabel mit einem Computer. - Seite 7 Sie werden aufgefordert, einen Benutzernamen und ein Passwort einzugeben. Geben Sie den Standardbenutzernamen “admin” und das Standardpasswort “1234” ein. Der Startbildschirm „Systeminformationen“ wird angezeigt:...
-
Seite 8: Grundlegende Einstellungen
II-2 Grundlegende Einstellungen Die grundlegenden Einstellungen des Access Points sind: - IP-Adresse LAN; und - 2,4GHz & 5GHz SSID & Sicherheit; und - Administratorname & Passwort; und - Zeit & Datum Es wird empfohlen, diese Einstellungen zu konfigurieren, bevor Sie den Access Point nutzen. - Seite 9 Geben Sie die Einstellungen für die IP-Adresse ein, die Sie für Ihren Access Point verwenden wollen. Sie können eine dynamische (DHCP) oder ein statische IP-Adresse verwenden, je nach Ihrer Netzwerkumgebung. Klicken Sie auf "Ü bernehmen", um die Änderungen zu speichern, und warten Sie etwas, bis der Access Point neu geladen ist.
- Seite 10 Konfiguration Sicherheitseinstellungen des 2,4GHz Drahtlosnetzwerks Gehen Sie auf “Drahtloseinstellungen” > “2,4GHz 11bgn” > “Security [Sicherheit]”. Wählen Sie ein „Authentifizierungsverfahren“ aus, füllen Sie die entsprechenden Felder aus oder wählen Sie diese aus und klicken Sie auf „Apply“ [Übernehmen]. Bei Verwendung mehrerer SSIDs geben Sie über das Dropdown-Menü "SSID"...
- Seite 11 Änderung der SSID und Konfiguration der Sicherheitseinstellung für das 5GHz Drahtlosnetzwerk Führen Sie die in „Änderung der SSID für 2,4GHz Drahtlosnetzwerke“ und „Konfiguration der Sicherheitseinstellung für 2,4 GHz Drahtlosnetzwerke“ dargelegten Schritte aus, wählen Sie dabei stattdessen allerdings die Option 5GHz. Änderung des Admin-Namens und -Passworts Gehen Sie auf „Management”...
- Seite 12 Änderung von Datum und Uhrzeit Gehen Sie auf „Management” > “Datum und Uhrzeit”. Stellen Sie über die Dropdown-Menüs die korrekte Uhrzeit und Zeitzone für Ihren Access Point ein. Der Access Point unterstützt auch NTP (Network Time Protocol), so dass Sie alternativ auch den Hostnamen oder die IP-Adresse von einem Zeit-Server eingeben können.
-
Seite 13: Wi-Fi-Geschützte Einrichtung (Wps)
II-3 Wi-Fi-geschützte Einrichtung (WPS) Wi-Fi-geschützte Einrichtung (WPS) ist eine einfache Methode, um Verbindungen zwischen WPS-fähigen Geräten herzustellen. Sie können die WPS-Taste oder die Konfigurations-Webseite verwenden, um die WPS- Funktion des Access Points zu aktivieren. Gehen Sie auf “Drahtloseinstellungen” > “WPS” auf Ihrer Konfigurations-Webseite. -
Seite 14: Schnelle Einrichtung - Nms
Ein AP (Access Point) wird als AP-Controller (Master) und andere verbundene Edimax Pro APs werden automatisch als Managed APs (Slaves) bezeichnet. Mit Hilfe von Edimax Pro NMS können Sie alle Managed APs (bis zu 16) über einen einzelnen AP-Controller überwachen, konfigurieren und verwalten. - Seite 15 Führen Sie die Schritte unten aus: Stellen Sie sicher, dass Sie für Ihre Edimax Pro-Produkte über die neueste Firmware von der Edimax-Website verfügen. Schließen Sie alle APs an einen Ethernet- oder PoE-Switch an, der mit einem Gateway/Router verbunden ist. Stellen Sie sicher, dass alle APs eingeschaltet sind, und überprüfen Sie...
- Seite 16 Legen Sie einen AP als AP-Controller fest, der alle anderen angeschlossenen APs verwaltet (bis zu 16). Verbinden Sie einen Computer über ein Ethernet-Kabel mit dem entsprechenden AP-Controller.
- Seite 17 Geben Sie zum Anmelden den Benutzernamen und das Passwort ein. Der Standardbenutzername und das Standardpasswort lauten admin & 1234. Sie werden zum Edimax Pro NMS Dashboard geleitet. Gehen Sie zu “Management” “Betriebsmodus” und wählen Sie im Dropdown- Menü “AP-Controller-Modus” aus.
- Seite 18 Klicken Sie auf „Apply“ (Übernehmen), um die Einstellungen zu speichern. Edimax Pro NMS umfasst einen Assistenten, mit dem die SSID und die Sicherheit für Managed APs schnell eingerichtet werden kann. Klicken Sie zum Beginnen in der rechten oberen Ecke auf „Assistent“.
- Seite 19 Folgen Sie den Anweisungen auf dem Bildschirm, um die Schritte 1-6 durchzuführen und klicken Sie auf “Fertig”, um die Einstellungen zu speichern.
- Seite 21 Sie sie ihn auf seine standardmäßigen Werkseinstellungen zurück. Ihr AP-Controller und die Managed APs sollten voll funktionsfähig sein. Navigieren Sie mit Hilfe des oberen Menüs durch die Einstellungen von Edimax Pro NMS. Verwenden Sie Dashboard, Zonenplan, NMS-Monitor & NMS-Einstellungen, um Managed APs zu konfigurieren.
-
Seite 22: Hardwareinstallation
Hardwareinstallation IV-1 Router/PoE-Switch Falls nötig, die Kappe von der Unterseite des Access Points abnehmen. Dadurch erhalten Sie zusätzlichen Platz zum Verlegen von Kabeln. Verbinden Sie einen Router oder einen PoE-Switch über eine Ethernet- Kabel mit dem LAN 1-Port des Access Points. Schalten Sie den Access Point ein. - Seite 23 Verwenden Sie das Netzteil nicht, wenn Sie einen PoE-Switch nutzen. Verbinden Sie ggf. einen lokalen Netzwerk-Client oder Switch mit dem LAN 2-Anschluss des Access Points.
