● Pijpvoering (bouwzijdig) in de schoorsteen inbou-
wen. De aansluithoogte kan bij de kachelpijpaanslui-
ting boven individueel worden vastgelegd, mag ech-
ter niet meer dan 1,5 m vanaf de aanluitstomp be-
dragen. Aansluithoogte bij kachelpijpaansluiting zie
hoofdstuk „Technische gegevens". Er mag zich bin-
nen een radius van 20 cm rond de kachelpijp geen
brandbaar materiaal bevinden.
● De kachelpijp aan beide aansluitpunten met ovenkit
duurzaam aansluiten.
● Haardkachel aan de voorgeziene plaats schuiven
en zo uitrichten, dat de kachelpijp in de pijpvoering
past.
De kachelpijpaansluitingen moeten dicht zijn. De ka-
chelpijp mag niet in de schoorsteen binnensteken.
Houd er a.u.b. rekening mee dat er aan de wanden
waar de kachel tegen aan staat, volgens de eisen
van de EN 13240 een temperatuur van 85°C bereikt
kan worden en dat dit een verkleuring van licht be-
hang of soortgelijke brandbare bouwstoffen tot ge-
volg kan hebben.
30

Montage OEC (toebehor)

In afwijking van installering zoals in de handleiding
OEC beschreven, moet de OEC als volgt worden
gemonteerd:
● Deur van de brandruimte openen.
● Onderste voorpaneel (Pos.8, Fig.3) voorzichtig naar
voren er uit trekken.
● Klembeugel van kunststof (6) met afstandhuls op de
motorconsole vastschroeven. Servomotor (5) op de
rotatieas van de luchtschuifhevel schuiven en in de
klembeugel van kunststof vastklikken (Fig.1).

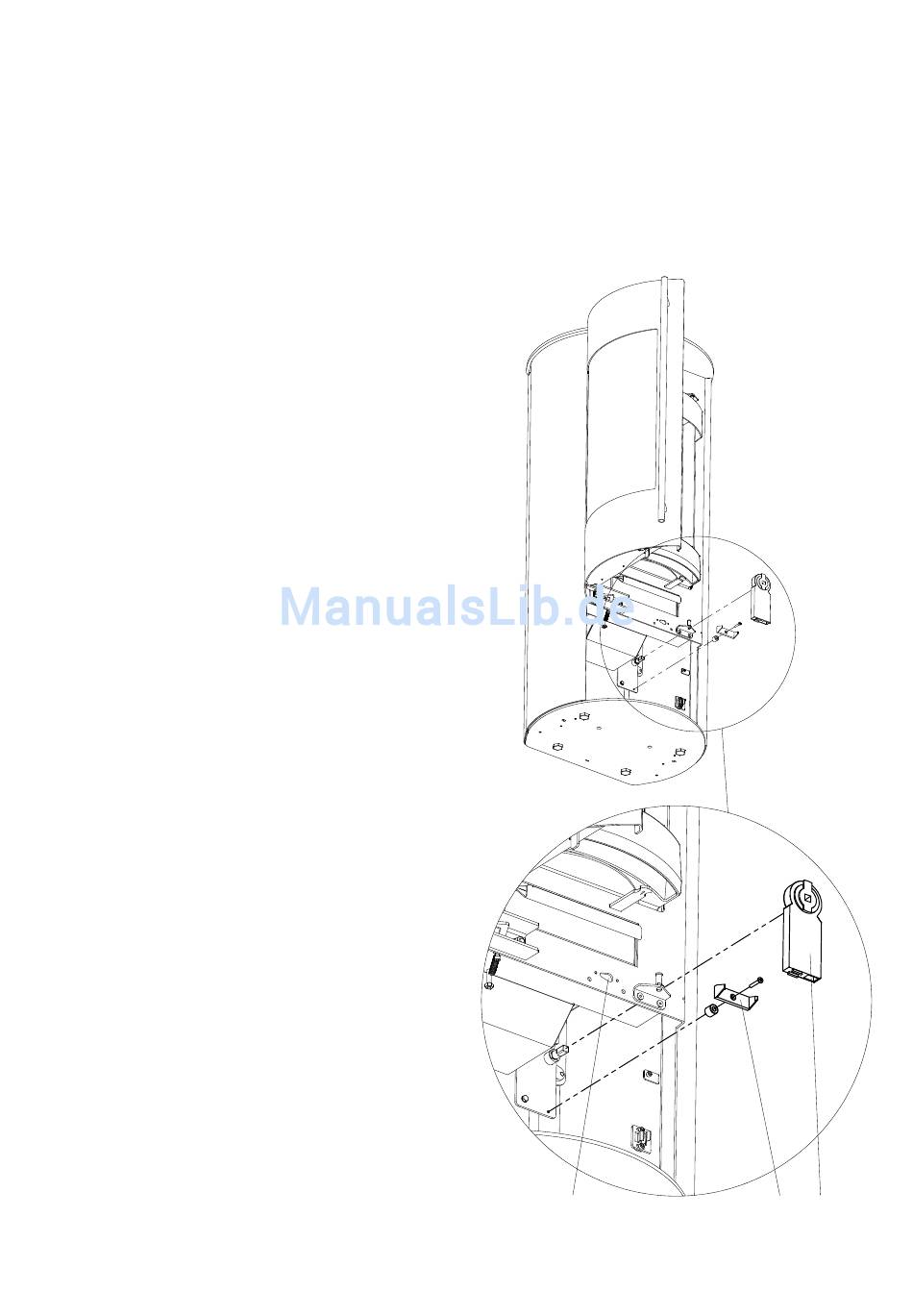

Fig.1 7
5 Servomotor
6 Klembeugel van kunststof
7 Positie bevestiging deurcontactschakelaar
6 5
