● Insérer la fourrure (incombant au maître d'œuvre)
dans la cheminée. La hauteur de raccordement peut
être fixée individuellement pour le raccord du tuyau
de poêle en haut, mais ne doit pas dépasser les
1,5 m à partir du manchon de raccord. Hauteur de
raccordement pour raccord du tuyau de poêle à l'ar-
rière voir chapitre „Caractéristiques techniques". Pas
de matériau combustible dans un rayon de 20 cm du
tuyau de poêle.
● Le tube du poêle doit être étanchéifié de manière
durable à ses deux extrémités avec un mastic pour
poêle.
● Glisser le poêle sur son emplacement prévu et
l'orienter de sorte que le tuyau s'adapte bien dans
la fourrure.
Les raccords de tuyaux de poêle doivent être
étanches. Le tuyau de poêle ne doit pas pénétrer
dans la cheminée.
Veuillez tenir compte du fait qu'une température
de 85°C peut être atteinte sur les murs d'installa-
tion conformément à la norme d'essai EN 13240 et
que ceci peut entraîner certaines décolorations sur
les tapisseries claires ou autres matériaux inflam-
mables de même nature.
22

Montage OEC (accessoire)

Monter l'OEC comme indiqué ci-après; la procédure di-
verge du montage décrit dans le manuel d'instruction
OEC:
● Ouvrir la porte du foyer.
● Dégager le cache frontal inférieur avec précaution
(Pos.8, Fig.3) en le tirant vers l'avant.
● Visser à bloc la patte de maintien moteur (6) avec
la douille d'écartement sur la console du moteur.
Pousser le moteur de commande (5) sur l'axe rotatif
du levier de coulisseaux d'air, puis bloquer la patte
de maintien moteur par encliquetage (Fig.1).

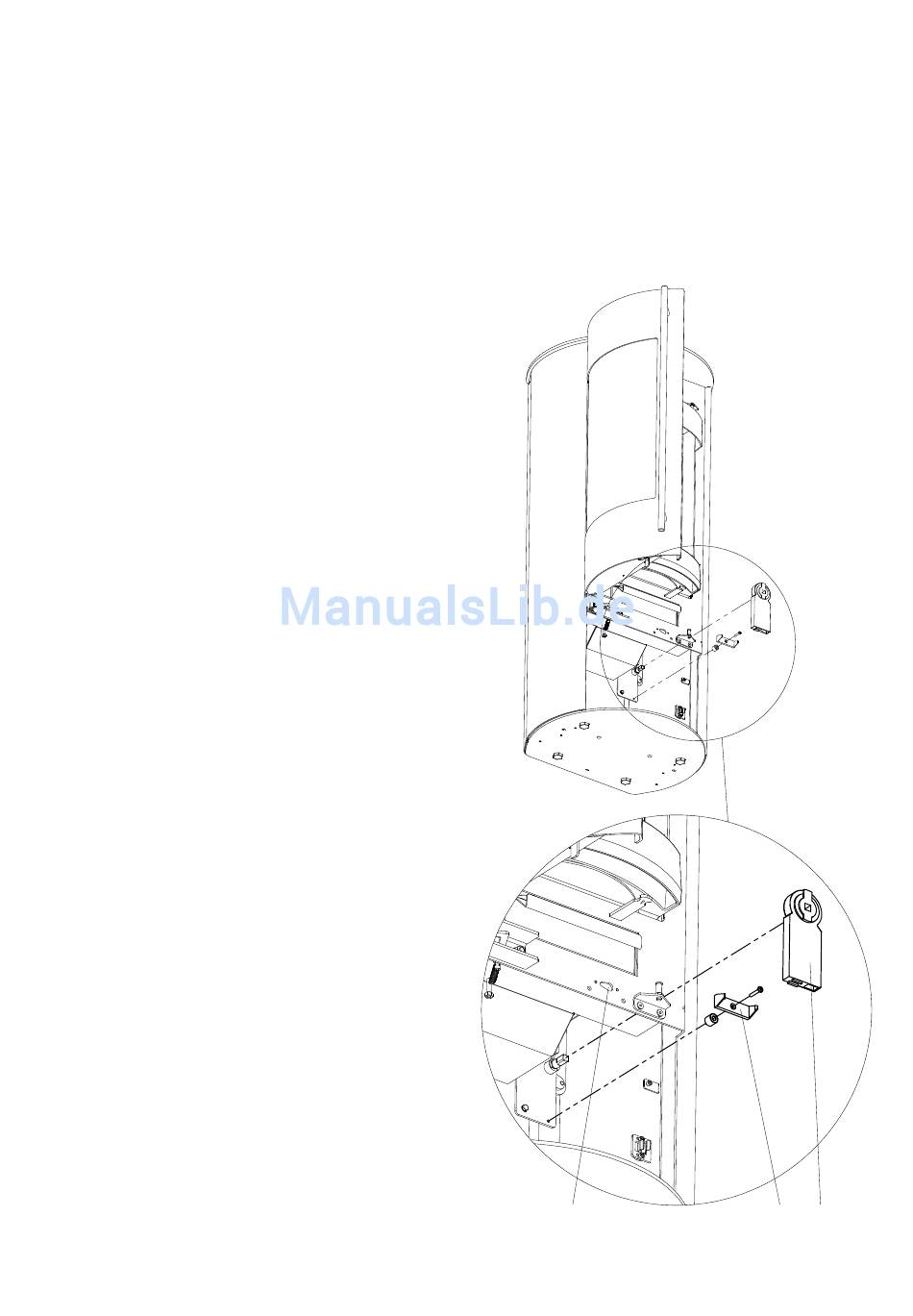

Fig.1
7
5 Moteur de commande
6 Patte de maintien moteur
7 Position fixation contacteur de porte
6 5
