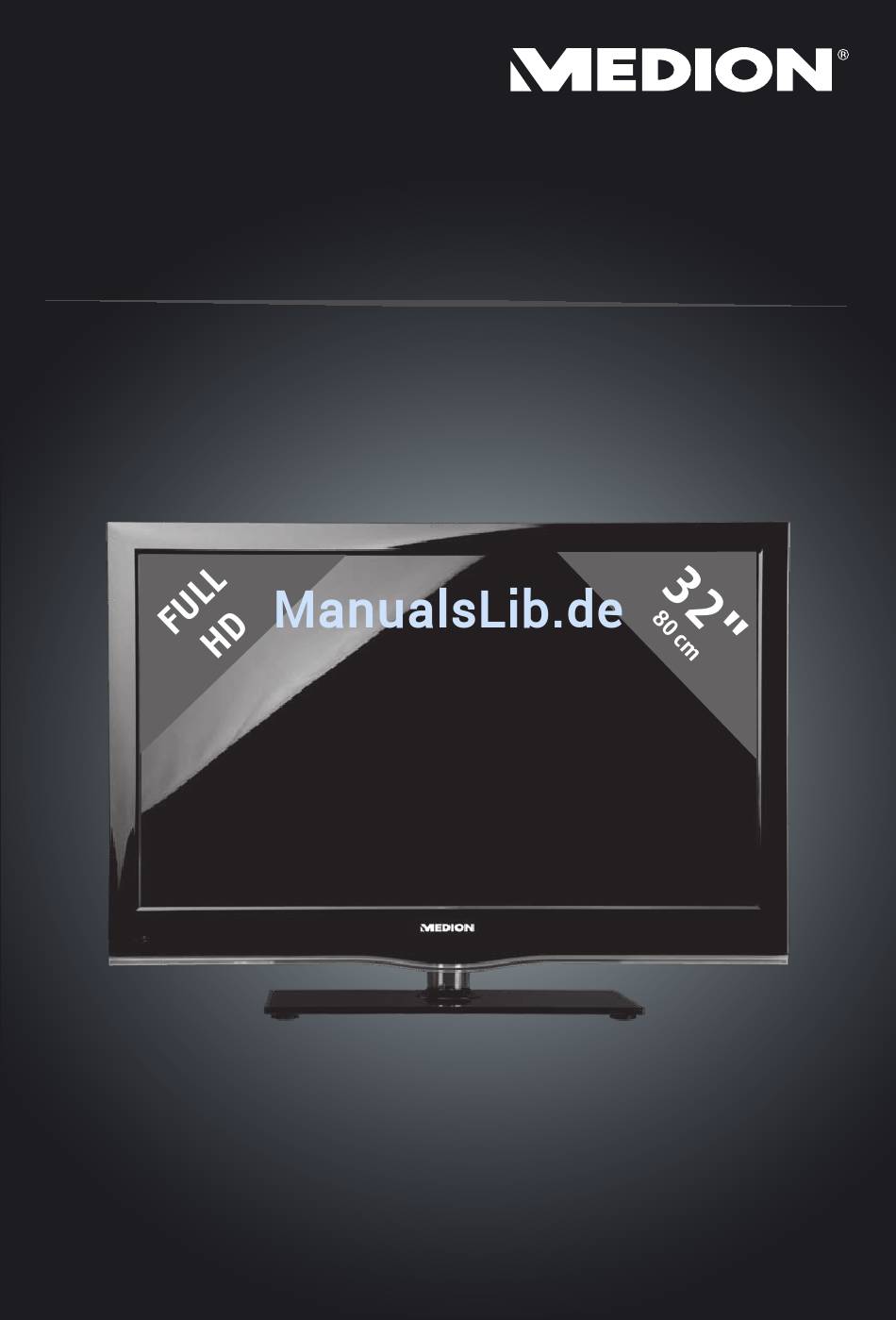

- Seite 1 80 cm/32" LED-Backlight TV MEDION ® P15080 (MD 30457) Bedienungsanleitung...
-
Seite 2: Geräteübersicht
Geräteübersicht LCD-TV Vorderseite und Oberseite INPUT Eingabequelle wechseln MENU das Bildschirm-Menü aufrufen, um Einstellungen an Ihrem Gerät vorzunehmen CH -/CH + ein Programm auswählen oder im Menü navigieren VOL -/VOL + die Lautstärke einstellen oder im Menü navigieren POWER Standby Schalter, das Gerät einschalten oder in den Bereitschaftsmodus schalten Bildschirm Betriebsanzeige: leuchtet rot auf, wenn sich das Gerät im Standby-Modus befindet. -
Seite 3: Rückseite
Rückseite USB-Anschluss für MP3- und JPG-Wiedergabe HDMI 1/2 HDMI-Anschluss für Geräte mit HDMI-Ausgang SCART SCART-Buchse VGA AUDIO Audio-Eingang für den PC-Anschluss VGA Anschluss zum Anschluss eines PCs MINI YPbPr Komponenten-Eingang zum Anschluss von Geräten mit Komponenten-Ausgang MINI AV Video-Eingang Cinch (gelb) Coax Digitaler Audio-Ausgang (koaxial) Zum Anschluss der Antenne... -
Seite 4: Fernbedienung
Fernbedienung STANDBY, d. h. LCD-TV vorübergehend ausschalten INPUT Eingangssignal angeschlossener Geräte anwählen. TV/TXT Videotext ein- und ausschalten CANCEL Videotext verlassen REVEAL Videotext: Verborgenen Text anzeigen Anwählen des DTV-Signals HOLD Videotext: Seite anhalten SIZE Bildformat auswählen. SUBPAGE Videotext: Unterseite öffnen 10. INDEX Videotext: Startseite aufrufen 11. - Seite 5 13. Gelbe Taste Farbtaste für die Benutzung im Videotext 14. Blaue Taste Farbtaste für die Benutzung im Videotext 15. MENU Menü öffnen und schließen 16. CH+/- Programmwahltasten 17. VOL+/- Lautstärke erhöhen (+) oder verringern (-). 18. EXIT Menü verlassen 19. CHANNEL LIST Programmliste anzeigen 20.
-
Seite 6: Inhaltsverzeichnis
Inhalt Geräteübersicht ......................1 LCD-TV ..............................1 Vorderseite und Oberseite ........................1 Rückseite ............................. 2 Fernbedienung ............................ 3 Inhalt .......................... 5 Hinweise zu dieser Anleitung ..................... 7 Bestimmungsgemäßer Gebrauch ......................7 Full HD ..............................7 Lieferumfang ............................7 Sicherheitshinweise......................8 Betriebssicherheit ............................ - Seite 7 Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma MEDION®. Technische und optische Änderungen sowie Druckfehler vorbehalten. Dieses Produkt verwendet urheberrechtlich geschützte Technologien, die durch Patente in den USA und andere geistige Eigentumsrechte geschützt werden.
-
Seite 8: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Betriebssicherheit Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist. -
Seite 10: Reparatur
Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein. Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden. ... -
Seite 11: Umgang Mit Batterien
Umgang mit Batterien Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte. Bitte befolgen Sie unbedingt folgende Hinweise: Halten Sie Kinder von Batterien fern. Sollten Batterien verschluckt worden sein, melden Sie dies bitte sofort Ihrem Arzt. -
Seite 12: Inbetriebnahme
Inbetriebnahme Hinweis Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel "Sicherheitshinweise" auf Seite 7. Auspacken Wählen Sie einen geeigneten Platz zum Aufstellen. Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird. -
Seite 13: Antenne Anschließen
Hinweis Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden. Antenne anschließen Ihr LCD-TV unterstützt unterschiedliche Antennensignale. Nutzen Sie dazu den Anschluss RF und DVBS-2. Sie können folgende Bildsignale einspeisen: ... -
Seite 14: Programmauswahl
Wählen Sie einen Sendungstyp aus (ANTENNE, KABEL, SATELLIT). Wählen Sie das gewünschte Land. Die Ländereinstellung hat Einfluss auf die Reihenfolge, in der die Programme gespeichert werden. Bestimmen Sie einen Suchmodus (Analog, DTV, ATV + DTV). Wenn Sie alle Angaben gemacht haben, bestätigen Sie Ihre Auswahl mit OK. Nun startet die Sendersuche. Mit der Taste MENU können Sie diese vorzeitig abbrechen. -
Seite 15: Bildeinstellungen
Bildeinstellungen Mit der Taste PICTURE wählen Sie zwischen den Bildmodi: Standard, Weich, Benutzer, Dynamisch. Die Einstellung Benutzer wird im Menü BILD > Bildmodus definiert. Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste ASPECT können Sie das Bildformat anpassen: Automatisch Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt. -
Seite 16: Quelle Wählen
Quelle wählen Mit der Taste INPUT am Gerät rufen Sie die Auswahlliste der Quellen an. Folgende Quellen stehen Ihnen zur Verfügung: TV-Betrieb (digitales Antennensignal) KABEL TV-Betrieb (digitales Kabelsignal) SATELLIT TV-Betrieb (digitales Satellitensignal) Analog TV-Betrieb (analoges Antennensignal) SCART Gerät an der SCART-Buchse YPBPR Geräten mit Komponenten-Ausgang am Komponenten-Eingang PC am PC IN-Eingang... -
Seite 17: Der Usb-Modus
Der USB-Modus Über den Media-Modus wird der USB-Anschluss angesteuert. Hinweise zur USB Nutzung Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player, externe Festplatten) mit diesem LCD-TV nicht kompatibel. Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen können. -
Seite 18: Videotext
Videotext Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Die Bedienung des Videotexts Zur Bedienung des Videotexts verfügt Ihre Fernbedienung spezielle Videotext-Tasten. Wählen Sie ein Fernsehprogramm, das Videotext ausstrahlt. ... -
Seite 19: Size
SIZE Diese Funktion zeigt die Videotextinformation in doppelter Größe an. Drücken Sie die Taste SIZE, um die obere Hälfte der Seite zu vergrößern. Drücken Sie erneut die Taste SIZE, um die untere Hälfte der Seite vergrößert anzuzeigen. Nochmaliges Drücken der Taste SIZE zeigt den Videotext wieder in normaler Größe. CANCEL Wenn Sie im Videotextmodus die Taste CANCEL drücken, schaltet das TV-Gerät die Videotextanzeige in den Hintergrund. -
Seite 20: Grundeinstellungen Im Osd-Menü
Grundeinstellungen im OSD-Menü Über das OSD-Menü (On Screen Display) können Sie bestimmte Parameter des LCD-TVs einstellen. Im Menü navigieren Drücken Sie die Taste MENU, um das OSD zu aktivieren. Am oberen Rand werden die jeweils möglichen Einstellungen angezeigt. Mit den Richtungstasten wählen Sie die Optionen aus dem Hauptmenü. ... -
Seite 21: Menüsystem
Menüsystem Menü KANAL Autom. Suchlauf KABEL Manuelle Suche Programme bearbeiten Signalinformation KANAL CI Information Software Update (USB) Bewegen Zurück Auswählen Zurück MENU EXIT Menüpunkt Einstellung Autom. Suchlauf Hier führen Sie einen Programmsuchlauf durch. Es stehen Ihnen unterschiedliche Suchoptionen zur Verfügung. Wenn Sie die Suchoption ausgewählt haben, drücken Sie OK, um die Sendersuche zu starten. - Seite 22 Überspringen Wählen Sie den Sender an, den Sie beim Durchblättern der Sender über die Tasten CH überspringen möchten, und drücken Sie die blaue Taste. Der Sender kann weiterhin über die Zifferntasten angewählt werden. Um einen Sender in eine Favoritenliste abzuspeichern, markieren Sie diesen und drücken die Taste FAV.
-
Seite 23: Menü Bild
Menü BILD Bildmodus Standard Kontrast Helligkeit Farbe BILD Schärfe Farbton Bewegen Zurück Auswählen Zurück MENU EXIT Menüpunkt Einstellung Bildmodus Bildmodus wählen: Dynamisch, Standard, Weich, Benutzer. Diese Funktion entspricht der Taste PICTURE. Bei der Einstellung Benutzer können Sie Kontrast, Helligkeit, Farbe, Farbton und Schärfe selbst einstellen. -
Seite 24: Menü Zeit
Lautstärken der verschiedenen Sendungen aus. Stellen Sie auf Aus, so hören Sie die Originallautstärken. Stellen Sie auf Ein, so hören Sie eine gleichmäßige Lautstärke. Surround Sound Hier aktivieren Sie die Surround Sound-Einstellung für die Tonwiedergabe. SPDIF Modus SPDIF Modus einstellen. Menü... -
Seite 25: Menü Sperre
OSD Dauer Wählen Sie die Dauer, nach der das OSD-Menü automatisch verlassen wird, wenn keine Eingaben erfolgen. Land Die Ländereinstellung kann nur in der Geführten Installation geändert werden. Werkseinstellung Stellen Sie hier die Werkseinstellungen ein. Dabei haben Sie die Möglichkeit das Gerät oder den Speicher zurückzusetzen. -
Seite 26: Epg - Programmführer
EPG - Programmführer Mit der Taste EPG öffnen Sie das "elektronische TV-Programm". Diese Funktion steht Ihnen nur in den Modi SATELLIT, KABEL und DTV zur Verfügung. In der Tabelle sehen Sie die aktuelle Sendung für die verfügbaren Sender. Wählen Sie mit ein Programm aus. -
Seite 27: Geräte Anschließen
Geräte anschließen Kopfhörer anschließen Den Kopfhörer schließen Sie an die Kopfhörerbuchse an. Vorsicht! Das Benutzen eines Kopfhörers mit zu großer Lautstärke erzeugt übermäßigen Schalldruck und kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. -
Seite 28: Videorekorder Anschließen
Videorekorder anschließen Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorekorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorekorders und der Antennenbuchse in der Wand. Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. -
Seite 29: Dvd- Oder Videorekorder Und Sat-Receiver Anschließen
4. Mit einem HDMI-Kabel Sofern Ihr externes Gerät über einen HDMI- Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an. DVD- oder Videorekorder und SAT-Receiver anschließen Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgende Anschlussart verwenden: ... -
Seite 30: Pc Anschließen
PC anschließen Das LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an Ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf das LCD-TV übertragen. So schließen Sie das LCD-TV am PC an: Schalten Sie beide Geräte aus. ... -
Seite 31: Problembehebung
Problembehebung Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! Die Telefonnummer finden Sie auf der Innenseite des rückwärtigen Umschlages unter den Garantiebedingungen. -
Seite 32: Benötigen Sie Weitere Unterstützung
Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und Die Fernbedienung funktioniert nicht. richtig eingelegt sind. Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist. Schalten Sie das Gerät mit dem Schalter aus und wieder ein. Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. -
Seite 33: Pixelfehler Bei Lcd-Tvs
Pixelfehler bei LCD-TVs Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. -
Seite 34: Reinigung
Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: Achtung! Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben. ... -
Seite 35: Technische Daten
Technische Daten Gerätebezeichnung: P15080 (MD 30457) Nennspannung: 220-240V ~ 50 Hz Bildschirmgröße: 80 cm (32") TFT; 16:9-Display Leistungsaufnahme: max. 120 Watt Leistungsaufnahme Standby: < 0,5 W Leistungsaufnahme im Aus-Zustand: 0 W Physikalische Auflösung: 1920 x 1080 Pixel TV-System: PAL, SECAM, B/G, D/K, K’, I/I, L/L’... - Seite 36 Abmessungen ohne Fuß (B x H x T): ca. 772 x 505 x 43 mm Abmessungen mit Fuß (B x H x T): ca. 772 x 550 x 200 mm Gewicht ohne Fuß: ca. 8 Kg Gewicht mit Fuß: ca. 10 Kg Fernbedienung Übertragungsart: Infrarot...
- Seite 37 Deutsch...
- Seite 38 MTC - Medion Technologie Center D-45467 Mülheim / Ruhr Hotline: 01805 - 668 688 Fax: 01805 - 665 566 (0,14 €/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.) Internet: www.medion.de Servicebereich der Homepage: www.medion.de/service...
