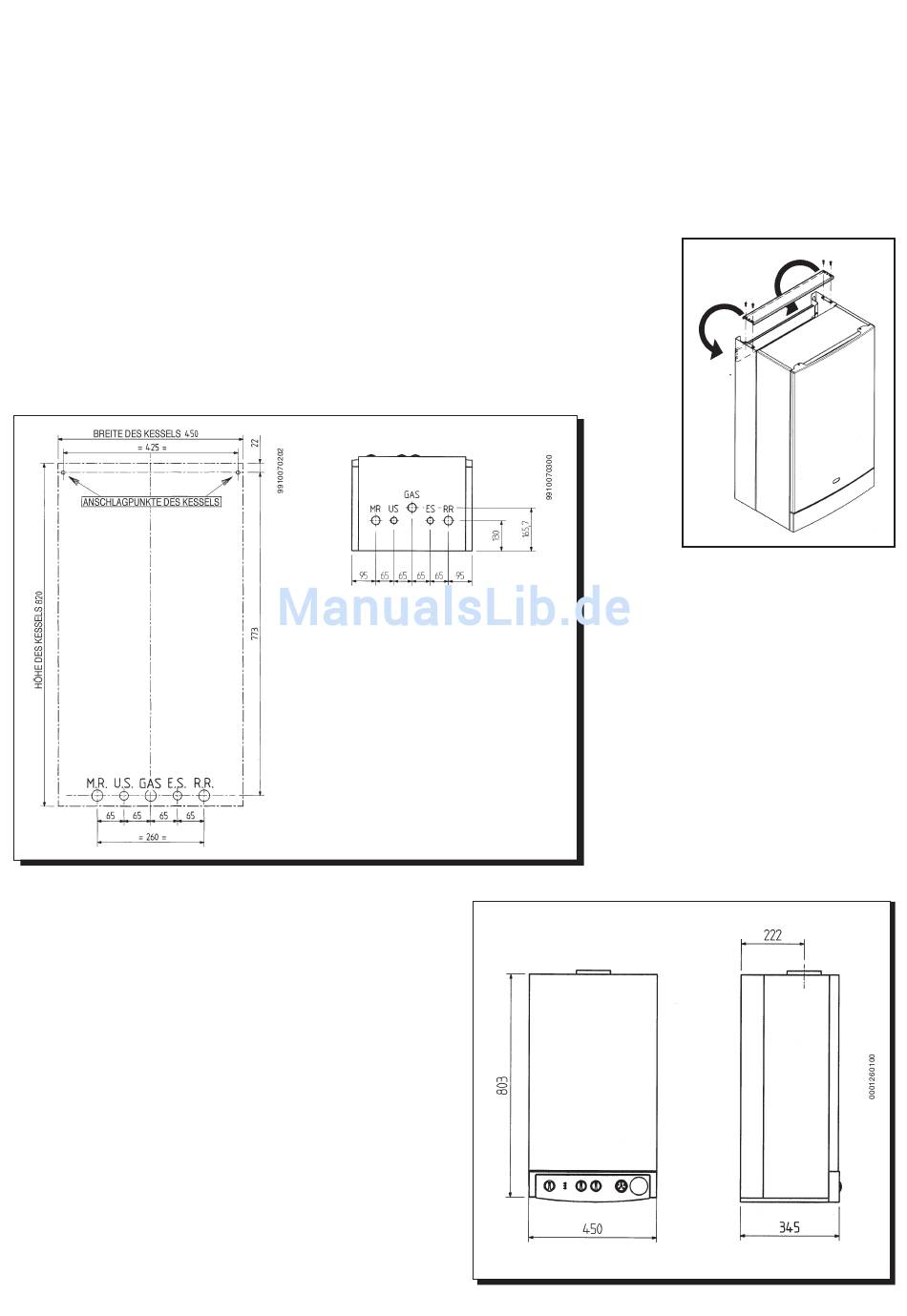

Schablone für die
Befestigung des Heizkessels
an der Wand
Nach Festlegung des genauen Anbringungsortes des Heizkessels die
Schablone an der Wand befestigen.
Für die Installation der Anlage bei der Position der Wasser-und Gas-
anschlüsse im unteren Querträger der Schablone beginnen.
Bei bereits vorhandenen Anlagen und beim Auswechseln wird empfohlen,
neben dem Obengenannten, außerdem beim Rücklauf des Heizkessels
und unten ein Dekantierungsgefäß anzubringen, das die auch nach der
Reinigung vorhandenen Ablagerungen und Schlacken, die mit der Zeit
in den Umlauf gelangen können, auffängt.
Den Heizkessel an der Schablone anbringen und mit einem Metallrohr
mit einem Durchmesser von 110 mm, das der normalen mechanischen
Beanspruchung, der Hitze, der Einwirkung der Verbrennungsgase und
dem eventuellen Kondenswasser dauerhaft standhält, an den Kamin
anschließen.
Abb. 7
Abmessungen des
Heizkessels
MR: Zulauf Heizung G 3/4
US: Austritt Heißwasser G 1/2
GAS: Gaseintritt in den Heizkessel G 3/4
ES: Eintritt Kaltwasser G 1/2
RR: Rücklauf Heizanlage G 3/4
Sicherheitsventil / Ablauftrichter
Stromanschluss
Alternative Wandbefestigung des Heizkessels
Wenn es nicht möglich ist, die zwei auf der Schablone vorgegebenen
Kessel-Befestigungspunkte zu benutzen, kann zur Befestigung die auf
der Abbildung dargestellte Querstrebe verwendet werden, mit der die
Seitenwände miteinander verbunden sind, und die zu diesem Zweck von
oben an die Kesselrückseite verschoben wird.
Abb. 8
8
