Umstellung Auf Eine Andere Gasart - Baxi ECO 180.1 i Gebrauchsanleitung

Umstellung auf eine andere
Gasart
Der Kessel kann vom zugelassenen technischen Kundendienst für den
Betrieb mit Naturgas (G.20) oder Flüssiggas (G.30, G.31) eingestellt
werden.
Hierzu müssen nacheinander folgende Vorgänge durchgeführt werden:
A) Auswechseln der Düsen des Hauptbrenners;
B) Neue Eichung des Höchst- und
Tiefstwertes des Druckreglers.
A) Düsenwechsel
* Den Hauptbrenner aus seinem Sitz
vorsichtig herausziehen.
* Die Einspritzdüsen
Hauptbrenners ersetzen und darauf
achten, daß die neuen fest blockiert
sind, damit keine Gasaustritte
entstehen. Der Durchmesser der
Düsen ist in Tabelle 2 angegeben.
B) Eichung des Druckreglers
B1) Einstellung auf Nennleistung
* Die Positiv-Druckmessvorrichtung
eines Manometers, möglichst eines
Wassermanometers, an den Düsen-
druckmeßstutzen (Pb) des Gasventils
(Abb. 11) anschließen
* den Gashahn öffnen und den Dreh-
knopf (1) so drehen, daß der
Heizkessel auf Winter (
* einen Heißwasserhahn mit einem Durchfluß von mindestens 10 Liter
pro Minute öffnen;
Tabelle Druck beim Brenner - erbrachte Leistung
mbar mbar mbar
G.20 G.30 G.31
2,2 8,4 11,2
2,5 10,5 13,6
2,9 12,4 16,0
3,5 15,0 19,4
4,2 17,9 23,0
5,0 21,0 27,0
5,7 24,3 31,4
6,6 27,9 36,0
1 mbar = 10,197 mmH 0
2
Tabelle 1
Tabelle Einspritzdüsen der Brenner
Gas famille
Durchmesser der Hauptdüse mm
Anzahl Düsen
Tabelle 2
°
Verbrauch 15 C - 1013 mbar
Nennleistung
Verminderte Leistung
p.c.i.
Tabelle 3
des

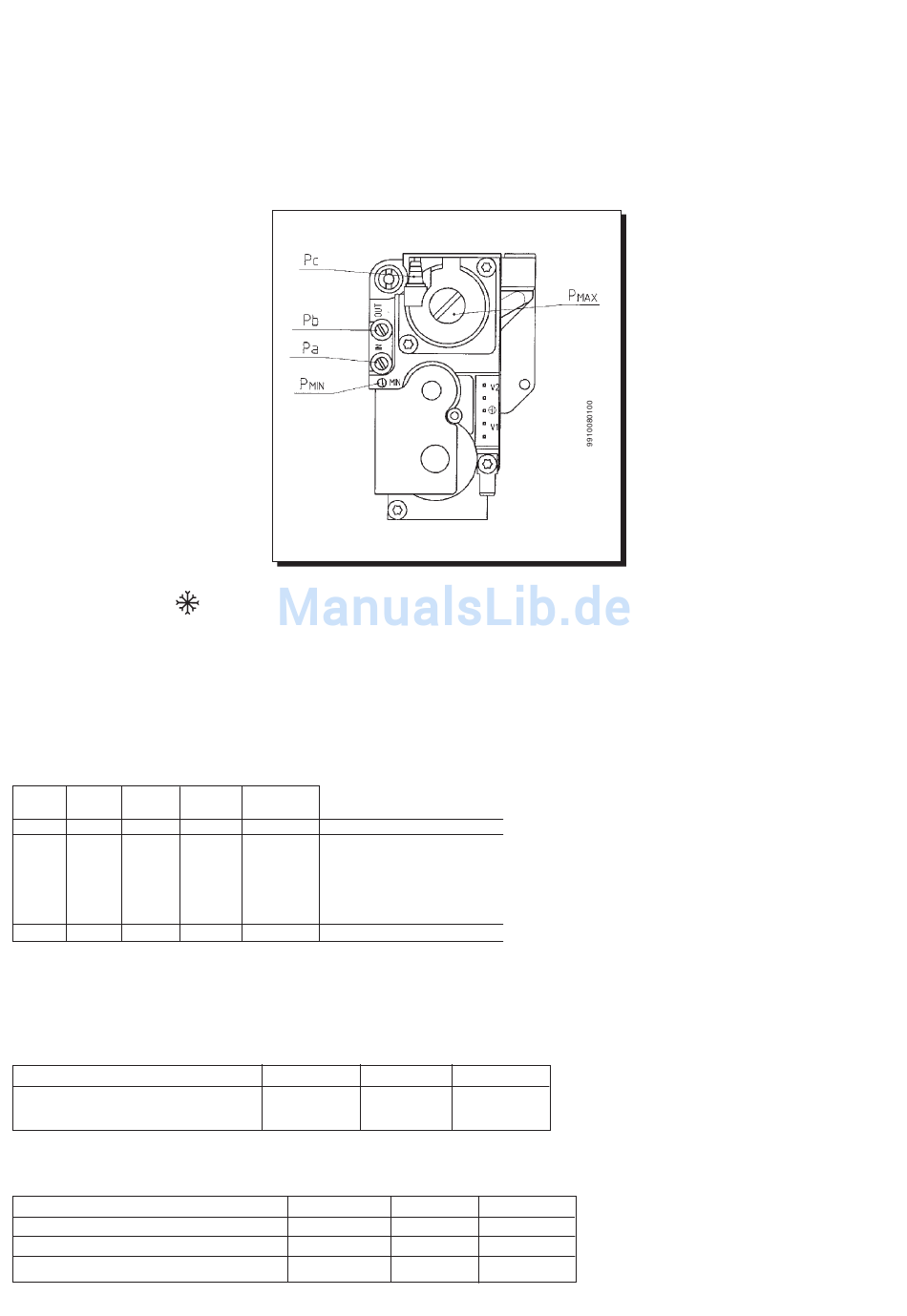

Abb. 11
) gestellt ist;
kW kcal/h
9,3 8.000 Verminderte Leistung
10,5 9.000
11,6 10.000
12,8 11.000
14,0 12.000
15,1 13.000
16,3 14.000
17,5 15.000 Nennleistung
G.20
1,28
12
G.20
3
2,05 m /h
1,13 m 3 /h
34,02 MJ/m
* den Deckel am Gasventil abnehmen und die auf Abbildung 11
dargestellte Stellschraube des Druckreglers (Pmax) verstellen bis die
in Tabelle 1 angegebenen Werte erreicht sind;
* überprüfen, ob der beim Anschlußdruckmeßstutzen (Pa) des
Gasventils (Abb. 11) gemessene dynamische Förderdruck des
Heizkessels korrekt ist (50 Millibar bei Flüssiggas oder 20 Millibar
B3) Abschließende Prüfungen
* das für die Umwandlung mitgelieferte Zusatzschild, auf dem die
Gasart und die Eichung angegeben sind, anbringen.
* Bei Betrieb mit Flüssiggas den Deckel des Druckreglers versiegeln.
G.30 G.31
0,69 0,69
12 12
G.30 G.31
1,53 kg/h 1,51 kg/h
0,84 kg/h 0,82 kg/h
3 45,6 MJ/kg 46,3 MJ/kg
10
bei Erdgas);
* den zuvor abgenommenen Deckel
wieder aufsetzen.
B2) Einstellung der verminderten
Leistung:
* Den Betriebsartenschalter Sommer/
Winder (1) auf (0) stellen;
* Die NTC-Sonde abhängen;
* Den Betriebsartenschalter (1) auf
Winter stellen und sicherstellen, dass
Wärme angefordert wird;
* Die NTC-Sonde anschließen;
* Die Stellschraube (Pmin) des
Gasventils (Abbildung 11) verstellen,
bis der Druckwert erreicht ist, der der
reduzierten Leistung entspricht (Tabel-
le 1). Dieser Vorgang muss innerhalb
25 Sekunden durchgeführt werden,
nach Ablauf dieser Zeit nimmt die
Therme wieder den normalen Betrieb
auf.
