Anhang A: Anschlüsse und Bedienelemente
Anzeigen und Anschlüsse

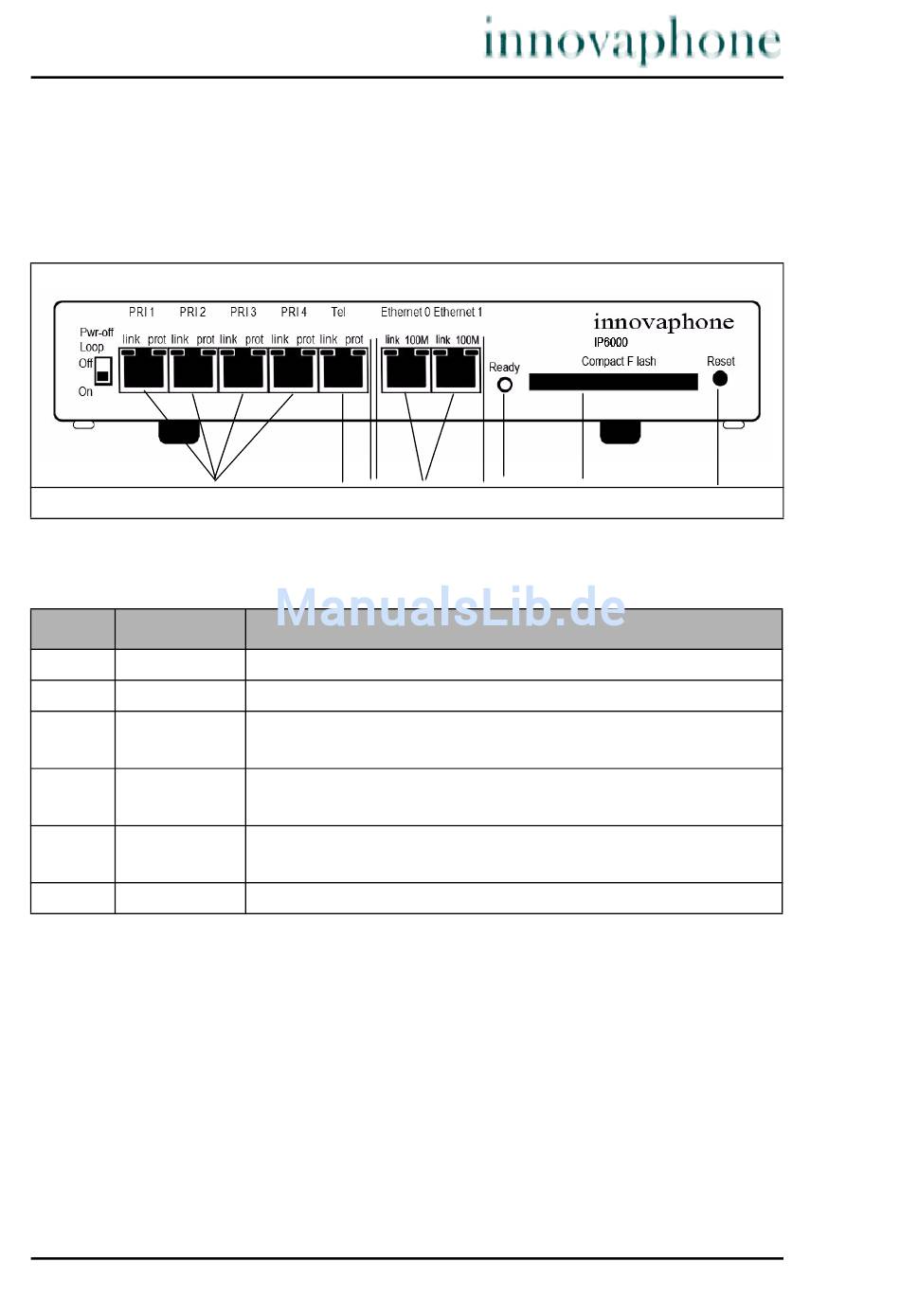

Abbildung 1 Anzeigen und Anschlüsse der IP6000
Pos. Symbol
1 PRI1-4
2 Tel
3 Prot
4 Link
5 Ethernet
0-1
6 100M
innovaphone-Gateway
1 2 3 4
Beschreibung und Funktion
PRI-Buchse zum Anschluss eines ISDN-Gerätes.
Tel-Buchse zum Anschluss eines ISDN-Endgerätes.
LED zur Anzeige, dass die interne Stromversorgung
für die Schnittstelle aktiv ist.
LED zur Anzeige, dass die entsprechende Schnittstelle
bereit zur Datenübertragung ist.
RJ45-Buchse zum Anschluss eines 100 Mbit/s Ether-
net (10/100B
LED zur Anzeige, dass das 100 Mbit/s Netz aktiv ist.
5 6 7
-T auto sense).
ASE
8 9
