Gebrauchs- und Montageanweisung Gefrierschrank F 9052 i (-1) F 9252 i (-1) F 9552 i (-1) de - DE Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

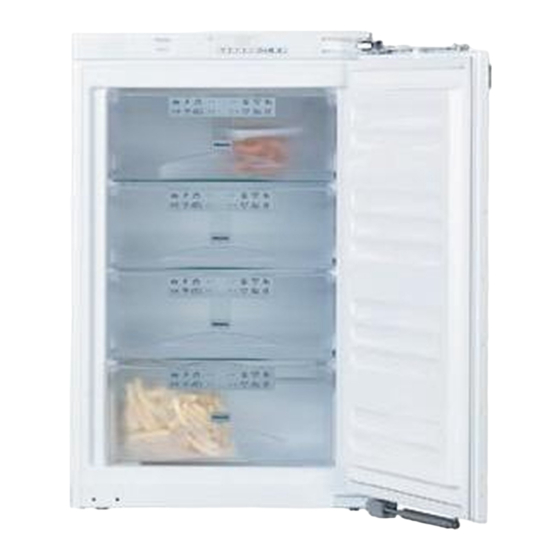

Gerätebeschreibung a Verriegelungs-Kontrollleuchte d Tasten zum Einstellen der Tempera- tur (+ für wärmer; – für kälter) b Ein-/Aus-Taste e SuperFrost-Taste und Kontrollleuchte c Temperaturanzeige f Tonwarner-Aus-Taste a Gefrierschubladen mit Gefrierkalender...
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren.
Sicherheitshinweise und Warnungen Alle anderen Verwendungszwecke sind Dieses Gerät entspricht den vorge- unzulässig und möglicherweise gefähr- schriebenen Sicherheitsbestimmun- lich. Der Hersteller haftet nicht für Schä- gen. Ein unsachgemäßer Gebrauch den, die durch bestimmungswidrigen kann jedoch zu Schäden an Perso- Gebrauch oder falsche Bedienung nen und Sachen führen.
Sicherheitshinweise und Warnungen Technische Sicherheit Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, Kontrollieren Sie das Gerät vor dem in dem das Gerät aufgestellt wird. Bei Aufstellen auf äußere sichtbare Schä- einem eventuellen Leck kann sich in zu den.
Seite 8
(z. B. elektrischer Schlag). ausgeschaltet ist. Defekte Bauteile dürfen nur gegen Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur vom Her- Miele Original-Ersatzteile ausgetauscht steller autorisierte Fachkräfte durchfüh- werden. Nur bei diesen Teilen gewähr- leistet der Hersteller, dass sie die Si- ren.
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Lagern Sie keine Dosen und Fla- schen mit kohlensäurehaltigen Geträn- Berühren Sie Gefriergut nicht mit ken oder mit Flüssigkeiten, die gefrie- nassen Händen. Die Hände können ren können, in der Gefrierzone. Die Do- festfrieren. Verletzungsgefahr! sen oder Flaschen können platzen.
Seite 10
Sicherheitshinweise und Warnungen Entsorgung des Altgerätes Das Gerät ist für eine bestimmte Kli- maklasse (Raumtemperaturbereich) Zerstören Sie das Schnapp- oder ausgelegt, deren Grenzen eingehalten Riegelschloss Ihres alten Gefriergerä- werden müssen. Die Klimaklasse steht tes, wenn Sie es entsorgen. auf dem Typenschild im Innenraum des Sie verhindern damit, dass sich spie- Gerätes.
Wie können Sie Energie sparen? normaler Energieverbrauch erhöhter Energieverbrauch Aufstellen In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Sonnenbe- Bei direkter Sonnenbestrahlung. strahlung. Nicht neben einer Wärmequelle Neben einer Wärmequelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur um 20 °C. Bei hoher Umgebungstemperatur. Belüftungsquerschnitte nicht ver- decken und regelmäßig von Staub befreien.
Gerät ein- und ausschalten Vor dem ersten Benutzen Kälte-Akku Legen Sie den Kälte-Akku in die ober- Reinigen ste Schublade. ^ Reinigen Sie das Schrankinnere und Nach ca. 24 Stunden Einlagerungszeit das Zubehör. Verwenden Sie dazu kann der Kälte-Akku seine maximale lauwarmes Wasser, anschließend al- Kühlleistung erbringen.
Gerät ein- und ausschalten Verriegelung Ansonsten schaltet die Elektronik nach ca. 2 Minuten auf Normalbetrieb um. Mit der Verriegelung können Sie das Gerät vor ungewolltem Ausschalten si- Bei längerer Abwesenheit chern. Wenn Sie das Gerät längere Zeit nicht Verriegelung ein-/ausschalten benutzen, dann ^ schalten Sie das Gerät aus, ^ ziehen Sie den Netzstecker oder...
Die richtige Temperatur Temperatur einstellen Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr Die Temperatur in der Gefrierzone kön- wichtig. Durch Mikroorganismen nen Sie mit den beiden Tasten unter verderben die Lebensmittel schnell, der Temperaturanzeige einstellen. was durch die richtige Lagertemperatur verhindert bzw.
Die richtige Temperatur Wenn Sie die Temperatur verstellt Dieser kurzfristige Kälteverlust ist un- haben, dann kontrollieren Sie die bedenklich, wenn er dadurch entsteht, Temperaturanzeige bei wenig gefülltem weil Gerät nach ca. 6 Stunden und bei vol- – die Gerätetür einmal länger geöffnet lem Gerät nach ca.
Seite 16
Die richtige Temperatur ^ Drücken Sie so oft eine der Einstell- tasten für die Temperatur, bis in der Anzeige ein angezeigt wird. ^ Drücken Sie die erneut die Super- Frost-Taste. In der Anzeige leuchtet ein ^ Durch Drücken der Einstelltasten für die Temperatur können Sie nun die Leuchtkraft der Anzeige verändern.
Tonwarner Warnsystem einschalten Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in Das Warnsystem ist automatisch immer der Gefrierzone nicht unbemerkt anstei- funktionsbereit. Es muss nicht extra gen kann und um einen Energieverlust eingeschaltet werden. bei offen stehender Tür zu vermeiden. Warnton vorzeitig ausschalten Temperaturalarm Sobald der eingestellte Temperatur-...
SuperFrost verwenden Funktion SuperFrost SuperFrost ausschalten Um Lebensmittel optimal einzufrieren, Die Funktion SuperFrost schaltet sich müssen Sie vor dem Einfrieren frischer frühestens nach ca. 30, spätestens Lebensmittel die Funktion SuperFrost nach 65 Stunden automatisch ab. Die einschalten. Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Kühllei- Damit erreichen Sie, dass die Lebens- stung.
Gefrieren und Lagern Maximales Gefriervermögen sehr gering ist. Es bildet sich nur eine kleine Wasserlache! Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren Fertige Tiefkühlkost einlagern werden, darf das maximale Gefrierver- mögen nicht überschritten werden. Das Möchten Sie fertige Tiefkühlkost einla- maximale Gefriervermögen innerhalb gern, überprüfen Sie bereits beim Kauf 24 Stunden finden Sie auf dem Typen-...
Gefrieren und Lagern Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen Verwenden Sie zum Einfrieren nur lassen, um ein Antauen der bereits frische und einwandfreie Lebensmittel! gefrorenen Lebensmittel zu verhin- dern und den Stromverbrauch nicht Vor dem Einfrieren beachten zu erhöhen.
Gefrieren und Lagern Vor dem Einlegen – maximale Gefriergutmenge (siehe Typenschild) ^ Bei einer größeren Menge als 2 kg fri- ^ Die unterste Gefrierschublade he- scher Lebensmittel schalten Sie eini- ge Zeit vor dem Einlegen der Le- rausnehmen. bensmittel die Funktion SuperFrost ^ Legen Sie das Gefriergut breitflächig ein (siehe "SuperFrost verwenden").
Gefrieren und Lagern Gefrierkalender Auftauen von Gefriergut Der Gefrierkalender auf der Gefrier- Gefriergut können Sie auftauen schublade zeigt in Monaten die übliche – im Mikrowellengerät, Lagerzeit für unterschiedliche Lebens- mittelarten an, wenn sie frisch eingefro- – im Backofen bei der Beheizungsart ren wurden.
Gefrieren und Lagern Eiswürfel bereiten Kälte-Akku verwenden Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone. Sie können dadurch die Lagerzeit verlän- gern. ^ Legen Sie den Kälte-Akku in die ^ Füllen Sie die Eiswürfelschale zu drei oberste Gefrierschublade.
Abtauen Durch den normalen Betrieb bilden sich Schaben Sie die Reif- und Eis- in der Gefrierzone, z. B. an den Innen- schichten nicht ab. wänden, im Laufe der Zeit Reif und Eis. Die Stärke der Reif- und Eisbildung ist Verwenden Sie keine spitzen oder scharfkantigen Gegenstände.
Seite 25
Abtauen Zum Abtauen Nach dem Abtauen ^ Reinigen Sie das Gerät, und trocknen Führen Sie das Abtauen rasch Sie es. durch. Je länger das Gefriergut bei ^ Schließen Sie die Gerätetür. Raumtemperatur lagert, umso mehr verkürzt sich die Haltbarkeit des Ge- ^ Schließen Sie das Gerät wieder an, friergutes.
Reinigen Vor dem Reinigen Achten Sie darauf, dass kein Wasser ^ Schalten Sie das Gerät aus. in die Elektronik oder in die Beleuch- ^ Ziehen Sie den Netzstecker oder tung gelangt. schalten Sie die Sicherung der Haus- Verwenden Sie kein Dampf-Reini- installation aus.
Reinigen Be- und Entlüftungsquerschnitte ^ Reinigen Sie die Belüftungsquer- schnitte regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerun- gen erhöhen den Energieverbrauch. Türdichtung Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös. Reinigen Sie die Türdichtung regelmä- ßig nur mit klarem Wasser, und trock- nen Sie sie anschließend gründlich mit einem Tuch.
Was tun, wenn . . . ? . . . die Einschalthäufigkeit und Reparaturen an Elektrogeräten dür- Einschaltdauer der Kältemaschine fen nur von Fachkräften durchge- zunehmen? führt werden. Durch unsachgemäße ^ Prüfen Sie, ob der Lufteintrittsquer- Reparaturen können erhebliche Ge- schnitt unten im Schranksockel und fahren für den Benutzer entstehen.
Seite 29
Was tun, wenn . . . ? . . . der Warnton ertönt und die Tem- . . . in der Temperaturanzeige ein peraturanzeige blinkt? "nA" erscheint? ^ Steht die Gerätetür schon länger als Die Temperatur war zwischenzeitlich ca. 60 Sekunden offen? durch einen Stromausfall in den letzten Tagen oder Stunden zu hoch angestie- Wenn nicht, dann ist die Gefrierzone in...
Seite 30
Was tun, wenn . . . ? Können Sie die Störung anhand der aufgeführten Hinweise nicht behe- ben, dann rufen Sie den Kunden- dienst an. Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so ge- ring wie möglich zu halten.
Ursachen von Geräuschen Ganz normale Geräusche Wodurch entstehen sie? Das Brummen kommt vom Motor (Kältemaschine). Es kann kurz- Brrrrr ... fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Innenraum des Gerätes. Garantiezeit und Garantiebedingungen Die Garantiezeit beträgt 2 Jahre. Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation. Die Telefonnummer der Produktin- formation finden Sie auf der Rück- seite dieser Gebrauchsanweisung.
Elektroanschluss Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungs- gemäß angelegte Schutzkontakt-Steck- dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen. Die Absicherung muss mit mindestens 10 A erfolgen.
Montagehinweise Be- und Entlüftung Ein nicht eingebautes Gerät kann Die Luft an der Rückwand des Gerätes kippen! erwärmt sich. Deshalb muss der Möbel- umbau so beschaffen sein, dass eine Aufstellort einwandfreie Be- und Entlüftung ge- währleistet ist: Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Die Luftzuführung erfolgt über den Fensters mit direkter Sonneneinstrah-...
Montagehinweise ^ Prüfen Sie, ob alle Teile an der Ge- Vor dem Geräteeinbau räterückwand frei schwingen können. ^ Nehmen Sie vor dem Einbau die Aus- Biegen Sie eventuell anliegende Teile gleichsblende, das Kederband und vorsichtig weg. anderes Zubehör aus dem Gerät bzw.
Türscharnier einstellen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schla- gen würde, sollten Sie den Öffnungs- winkel der Gerätetür auf 90°...
Türanschlag wechseln ^ Lösen Sie oben und unten ein wenig Bevor Sie das Gerät einbauen, müssen die Befestigungsschrauben d. Sie festlegen, zu welcher Seite die Gerätetür geöffnet werden soll. Ist ein ^ Schieben Sie die Gerätetür nach Linksanschlag erforderlich, muss der außen, und hängen Sie sie aus e.
Seite 39
Türanschlag wechseln ^ Verwenden Sie zum Festschrauben Achtung! Der Türschließdämpfer der Scharniere einen Akku-Schrauber – die Schrauben a sind selbst- zieht sich im demontierten Zustand zusammen! Verletzungsgefahr! schneidend. ^ Schrauben Sie die Halterung b ab Türschließdämpfer befestigen und nehmen Sie den Türschließ- ^ Legen Sie die Gerätetür erneut mit dämpfer c nach unten ab.
Seite 40
Türanschlag wechseln ^ Schieben Sie die Gerätetür auf die vormontierten Schrauben, und ziehen Sie die Schrauben fest an. ^ Rasten Sie die Abdeckteile a, b und c auf. ^ Setzen Sie die Stifte zur Begrenzung des Türöffnungswinkels jeweils von oben in die Scharniere.
Gewicht Vor Einbau des Gerätes den Einbau- der Möbeltür in kg schrank sorgfältig mit einer Wasser- F 9052 i (-1) waage ausrichten. Die Schrankecken müssen im 90°-Winkel zueinander ste- F 9252 i (-1) hen, da sonst die Möbeltür nicht an al-...
Gerät einbauen ^ Öffnen Sie die Gerätetür. Gerät vorbereiten ^ Schieben Sie die Ausgleichsblende a (Noppen zeigen nach unten) mittig in die Stegaufnahme und haken Sie sie mit den Noppen in die Schlüssel- löcher ein. ^ Nehmen Sie die Abdeckung c an ^ Verlegen Sie das Netzanschlusska- der oberen Ecke des Gerätes mit Hil- bel so, dass das Gerät nach dem...
Seite 43
Gerät einbauen Gerät einbauen ^ Stecken Sie die Abdeckung g auf den Befestigungswinkel h. ^ Schrauben Sie den Befestigungs- winkel h mit den Schrauben i (M5 x 15) unten am Gerät fest. ^ Ziehen Sie die Schutzfolie vom – Bei 16 mm dicken Möbelwänden: Kederband j ab.
Gerät einbauen Gerät in der Nische befestigen Bei Möbeln mit Türanschlagsteilen (wie Noppen, Dichtungslippen etc.) muss das Aufbaumaß der Türanschlagsteile berücksichtigt wer- den, so dass auch hier ein umlaufender Abstand von 42 mm eingehalten wird. ^ Ziehen Sie das Gerät um das ent- sprechende Aufbaumaß...
Gerät einbauen ^ Brechen Sie das überstehende Ende der unteren Abdeckung e ab. Es wird nicht mehr benötigt. ^ Setzen Sie die Winkelabdeckung g auf den unteren Befestigungswinkel ^ Schließen Sie die Gerätetür. Möbeltür montieren ^ Lockern Sie die Schrauben b an den oberen und unteren Befestigungswin- keln c ein wenig.
Seite 46
Gerät einbauen ^ Zeichnen Sie dünn mit einem Bleistift ^ Hängen Sie die Möbeltür auf die Jus- tagebolzen h. eine Mittellinie auf die Innenseite der Möbeltür. ^ Drehen Sie die Muttern c locker auf ^ Hängen Sie die Befestigungstraverse die Justagebolzen. d mit den Montagehilfen auf die ^ Schließen Sie die Tür, und kontrollie- Innenseite der Möbeltür.
Seite 47
Gerät einbauen Gerätetür mit der Möbeltür ver- schrauben: ^ Schließen Sie die Tür, und richten Sie ^ Schrauben Sie den Befestigungswin- sie nach den nebenstehenden Mö- kel a mit der Sechskantschraube b beltüren aus. auf die vorgebohrten Löcher in der ^ Ziehen Sie die Muttern h an der Ge- Gerätetür.
Seite 48
Gerät einbauen ^ Setzen Sie die Abdeckteile auf. So stellen Sie sicher, dass das Gerät richtig eingebaut wurde: – Die Tür muss richtig schließen. – Die Tür darf nicht am Möbelkorpus anliegen. – Die Dichtung an der griffseitigen oberen Ecke muss fest anliegen. Legen Sie zur Überprüfung eine einge- schaltete Taschenlampe in das Gerät und schließen Sie die Gerätetür.
Seite 52
Änderungen vorbehalten / 2112 M.-Nr. 09 290 180 / 01 F 9052 i (-1), F 9252 i (-1), F 9552 i (-1)
