Gebrauchs- und Montageanweisung Gefrierschrank Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. de - DE M.-Nr. 09 943 440...
Gerätebeschreibung Bedienblende a Ein-/Ausschalten d Einstellen der Temperatur des gesamten Gerätes (X für kälter), Auswahltaste im Einstellungsmodus b Optische Schnittstelle e Bestätigen einer Auswahl (OK-Taste) (nur für den Kundendienst) c Ein-/Ausschalten der Funktion f Einstellen der Temperatur SuperFrost (Y für wärmer), Auswahltaste im Einstellungsmodus g An- bzw.
Seite 5
Eingabe von Einstellungen Akustische Signale Auswahlmöglichkeiten von Tastenton und Warnton bei Tür- und Temperaturalarm < Miele|home Nur sichtbar bei eingesetztem, angemelde- tem Miele|home Kommunikationsmodul (siehe "Miele|home") SmartGrid Nur sichtbar bei eingesetztem, angemelde- tem Miele|home Kommunikationsmodul (siehe "Miele|home")
Seite 6

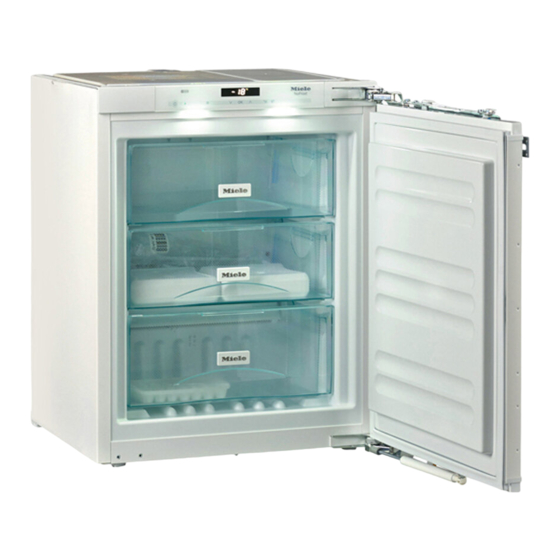

Gerätebeschreibung Diese Abbildung zeigt beispielhaft ein Gerätemodell. a Bedienblende b Innenbeleuchtung c NoFrost-Einrichtung d obere Gefrierschublade als Gefriertablett nutzbar e Gefrierschubladen* * Anzahl je nach Modell...
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren.
Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.
Seite 9
Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosions- gefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis...
Seite 10
Sicherheitshinweise und Warnungen Erstickungsgefahr! Kinder können sich beim Spielen in Verpa- ckungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern. Technische Sicherheit Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät ent- spricht den einschlägigen Sicherheitsbestimmungen sowie den zu- treffenden EG-Richtlinien.
Seite 11
Lassen Sie im Zweifelsfall die Elektroinstallati- on durch eine Elektro-Fachkraft prüfen. Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden. Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
Seite 12
Miele autorisierten Fachkräften durchgeführt werden. Garantieansprüche gehen verloren, wenn das Gerät nicht von ei- nem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
Seite 13
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperatur- bereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerä- tes. Eine niedrigere Raumtemperatur führt zu einer längeren Still- standzeit des Kompressors, so dass das Gerät die erforderliche Temperatur nicht halten kann.
Seite 14
Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le- bensmittelhersteller! Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an- dere Teile an- oder eingebaut werden, gehen Ansprüche aus Ga- rantie, Gewährleistung und/oder Produkthaftung verloren.
Seite 15
Sicherheitshinweise und Warnungen Reinigung und Pflege Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös. Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Gerätes niemals einen Dampf-Reiniger.
Seite 16
Sicherheitshinweise und Warnungen Transport Transportieren Sie das Gerät immer aufrecht stehend und in der Transportverpackung, damit keine Schäden auftreten. Transportieren Sie das Gerät mit Hilfe einer zweiten Person, da es ein hohes Gewicht hat. Verletzungs- und Beschädigungsgefahr! Entsorgung Ihres Altgerätes Zerstören Sie gegebenenfalls das Türschloss Ihres alten Gerätes, wenn Sie es entsorgen.
Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Bei direkter Sonnenbestrah- Sonnenbestrahlung. lung. Nicht neben einer Wärme- Neben einer Wärmequelle quelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur.
Seite 18
Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Gebrauch Anordnung der Schubfächer und Abstellflächen wie im Aus- lieferungszustand. Gerätetür nur bei Bedarf und Häufiges und langes Türöffnen so kurz wie möglich öffnen. bedeuten Kälteverlust und einströmende warme Raum- Lebensmittel gut sortiert luft.
Gerät ein- und ausschalten Vor dem ersten Benutzen Gerät einschalten Sobald das Gerät elektrisch ange- Verpackungsmaterialien schlossen ist, erscheint nach kurzer ^ Entfernen Sie sämtliche Verpa- Zeit im Display das Symbol Netzan- schluss t. ckungsmaterialien aus dem Innen- raum. Reinigen Beachten Sie dazu bitte die Hinweise ^ Berühren Sie die Ein/Aus-Taste.
Gerät ein- und ausschalten Gerät ausschalten Bei längerer Abwesenheit Wenn Sie das Gerät längere Zeit nicht benutzen, dann ^ schalten Sie das Gerät aus, ^ ziehen Sie den Netzstecker oder ^ Berühren Sie die Ein/Aus-Taste. schalten Sie die Sicherung der Haus- Ist das nicht möglich, ist die Verrie- installation aus, gelung eingeschaltet!
Die richtige Temperatur Temperaturanzeige Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr Die Temperaturanzeige im Display wichtig. Durch Mikroorganismen zeigt im Normalbetrieb die mittlere, verderben die Lebensmittel schnell, tatsächliche Gefrierzonentempera- was durch die richtige Lagertemperatur tur an, die momentan im Gerät verhindert bzw.
Die richtige Temperatur Temperatur einstellen Ungefähr 5 Sekunden nach dem letzten Tastendruck wird die Temperaturanzei- ^ Stellen Sie mit den beiden Tasten un- ge automatisch auf den tatsächlichen ter dem Display die Temperatur ein. Temperaturwert, der momentan im Ge- Dabei bewirkt das Tippen auf die Taste rät herrscht, umgestellt.
SuperFrost verwenden Um Lebensmittel optimal einzufrieren, SuperFrost ausschalten müssen Sie vor dem Einfrieren frischer Die Funktion SuperFrost schaltet sich Lebensmittel die Funktion SuperFrost automatisch nach ca. 65 Stunden aus. einschalten. Die Dauer bis zum Ausschalten der Damit erreichen Sie, dass die Lebens- Funktion ist abhängig von der Menge mittel schnell durchgefroren werden frischer eingelegter Lebensmittel.
Temperatur- und Türalarm Das Gerät ist mit einem Warnsystem War die Temperatur für längere Zeit ausgestattet, damit die Temperatur in der Gefrierzone nicht unbemerkt an- wärmer als -18 °C, prüfen Sie, ob steigt, und um einen Energieverlust bei das Gefriergut an- oder aufgetaut offen stehender Tür zu vermeiden.
Temperatur- und Türalarm Türalarm Warnton vorzeitig ausschalten Wenn die Gerätetür längere Zeit offen Sollte Sie der Warnton stören, können steht, ertönt ein Warnton. Das Symbol Sie ihn vorzeitig ausschalten. Alarm ; leuchtet. Der Zeitraum bis zum Einsetzen des Türalarms ist abhängig von der gewähl- ten Einstellung und beträgt 2 Minuten ^ Tippen Sie auf die Taste zum Aus- (Werkeinstellung) oder 4 Minuten.
Weitere Einstellungen vornehmen Verriegelung 0 Bestimmte Einstellungen am Gerät kön- nen Sie nur im Einstellungsmodus vor- Mit der Verriegelung können Sie das nehmen. Gerät sichern vor: Während Sie sich im Einstellungsmo- – ungewolltem Ausschalten, dus befinden, wird der Türalarm oder –...
Seite 27
Weitere Einstellungen vornehmen ^ Durch Tippen auf die Tasten X oder Y können Sie nun einstellen, ob die Verriegelung aus- oder eingeschaltet sein soll: 0: Verriegelung ist ausgeschaltet 1: Verriegelung ist eingeschaltet ^ Tippen Sie auf die OK-Taste, um Ihre Auswahl zu bestätigen.
Weitere Einstellungen vornehmen Akustische Signale ) Das Gerät verfügt über akustische Sig- nale wie den Tastenton und den Warn- ton bei Türalarm. ^ Durch Tippen auf die Tasten X oder Sie können den Tastenton sowie den Y können Sie nun wählen: Warnton bei Türalarm ein- oder aus- 0: Tastenton aus;...
Weitere Einstellungen vornehmen Leuchtkraft des Displays s Sie können die Leuchtkraft des Dis- plays an die Lichtverhältnisse der räumlichen Umgebung anpassen. ^ Durch Tippen auf die Tasten X oder Y können Sie nun die Leuchtkraft des Die Leuchtkraft des Displays kann stu- fenweise von 1 bis 3 verändert werden.
Weitere Einstellungen vornehmen Sabbatmodus ¬ Sabbatmodus einschalten Das Gerät verfügt zur Unterstützung re- ligiöser Bräuche über den Sabbatmo- dus. Ausgeschaltet werden ^ Tippen Sie auf die Taste für die Ein- – die Innenbeleuchtung bei geöffneter stellungen. Gerätetür, Im Display erscheinen alle anwählbaren Symbole, das Symbol 0 blinkt.
Seite 31
Weitere Einstellungen vornehmen ^ Tippen Sie auf die OK-Taste, um Ihre Auswahl zu bestätigen. Die gewählte Einstellung wird übernom- men, das Symbol ¬ leuchtet. Sobald das Symbol ¬ im Display er- lischt, ist der Sabbatmodus eingeschal- tet. ^ Schalten Sie den Sabbatmodus nach dem Sabbat aus.
Gefrieren und Lagern Maximales Gefriervermögen sehr gering ist. Es bildet sich nur eine kleine Wasserlache! Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren Fertige Tiefkühlkost einlagern werden, darf das maximale Gefrierver- mögen nicht überschritten werden. Das Möchten Sie fertige Tiefkühlkost einla- maximale Gefriervermögen innerhalb gern, überprüfen Sie bereits beim Kauf 24 Stunden finden Sie auf dem Typen-...
Gefrieren und Lagern Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen Verwenden Sie zum Einfrieren nur lassen, um ein Antauen der bereits frische und einwandfreie Lebensmittel! gefrorenen Lebensmittel zu verhin- dern und den Energiverbrauch nicht Vor dem Einfrieren beachten zu erhöhen.
Gefrieren und Lagern Vor dem Einlegen Wenn Sie Gefrierschubladen he- ^ Bei einer größeren Menge als 2 kg fri- rausnehmen, beachten Sie bitte: scher Lebensmittel schalten Sie eini- Die unterste Gefrierschublade muss ge Zeit vor dem Einlegen der Le- immer im Gerät bleiben! bensmittel die Funktion SuperFrost Legen Sie das Gefriergut so auf die ein (siehe "SuperFrost verwenden").
Gefrieren und Lagern Auftauen von Gefriergut Eiswürfel bereiten Gefriergut können Sie auftauen – im Mikrowellengerät, – im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen", – bei Raumtemperatur, ^ Füllen Sie die Eiswürfelschale zu – im Kühlschrank (die abgegebene Kälte wird zum Kühlen der Lebens- dreiviertel mit Wasser, und stellen Sie mittel genutzt), sie auf den Boden einer Gefrier-...
Gefrieren und Lagern Kälte-Akku verwenden Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone. Sie können dadurch die Lagerzeit verlän- gern. ^ Legen Sie den Kälte-Akku in die oberste Gefrierschublade. Nach ca. 24 Stunden Einlagerungs- zeit kann der Kälte-Akku seine maxi- male Kühlleistung erbringen.
Automatisches Abtauen Das Gerät ist mit einem "NoFrost"-Sys- tem ausgerüstet, wodurch das Gerät automatisch abgetaut wird. Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automa- tisch von Zeit zu Zeit abgetaut und verdunstet. Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. Die Lebensmittel tauen durch dieses besondere System nicht an!
Reinigen Hinweise zum Reinigungs- Achten Sie darauf, dass kein Was- mittel ser in die Elektronik gelangt. Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Durch das Tauwasser-Ablaufloch Reinigung keine darf kein Reinigungswasser laufen. – soda-, ammoniak-, säure- oder chlo- Verwenden Sie kein Dampf-Reini- ridhaltigen Reinigungsmittel, gungsgerät.
Reinigen ^ Befestigen Sie nach der Reinigung Vor dem Reinigen die Leisten in umgekehrter Reihenfol- ^ Schalten Sie das Gerät aus. ge an der Abstellfläche. Das Display erlischt, und die Küh- lung ist ausgeschaltet. Innenraum, Zubehör Sollte dies nicht der Fall sein, ist die Verriegelung eingeschaltet (siehe Reinigen Sie das Gerät nach jedem "Weitere Einstellungen vornehmen -...
Reinigen ^ Reinigen Sie diese Teile / dieses Zu- Nach dem Reinigen behör von Hand. ^ Schieben Sie alle Abstellflächen in ^ Lassen Sie für kurze Zeit die Tür des das Gerät. Gerätes geöffnet. ^ Schließen Sie die Gerätetür. ^ Schließen Sie das Gerät wieder an, Be- und und schalten Sie es ein.
Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fach- kräften durchgeführt werden. Problem Ursache Behebung ^ Berühren Sie die...
Seite 42
Störungshilfen Der Kompressor schaltet immer häufiger und länger ein, die Temperatur im Gerät sinkt. Problem Ursache Behebung ^ Korrigieren Sie die Einstel- Die Temperatur im Die Temperatur im Gerät ist lung der Temperatur. Gerät ist zu niedrig. zu niedrig eingestellt. ^ Überprüfen Sie, ob die Die Gerätetür ist nicht rich- Gerätetür richtig schließt.
Seite 43
Störungshilfen Der Kompressor schaltet immer häufiger und länger ein, die Temperatur im Gerät sinkt. Problem Ursache Behebung ^ Verdecken Sie nicht die Der Kompressor Die Be- und Entlüftungs- schaltet immer häu- querschnitte im Schrankum- Be- und Entlüftungsquer- schnitte. figer und länger ein. bau sind zugestellt oder verstaubt.
Seite 44
Störungshilfen Der Kompressor schaltet immer seltener und kürzer ein, die Temperatur im Gerät steigt. Problem Ursache Behebung ^ Korrigieren Sie die Ein- Die Temperatur im Kein Fehler! stellung der Temperatur. Gerät ist zu warm. ^ Kontrollieren Sie die Tem- peratur noch einmal nach 24 Stunden.
Seite 45
Störungshilfen Anzeige im Display Problem Ursache Behebung ^ Beheben Sie den Alarmzu- Im Display blinkt das Die Gefrierzone ist in Ab- Symbol Alarm ;. stand. Das Alarmsymbol hängigkeit von der einge- ; erlischt. Der Warnton stellten Temperatur zu verstummt. warm oder zu kalt, weil z. B. Je nach Temperatur über- –...
Seite 46
Störungshilfen Innenbeleuchtung Problem Ursache Behebung ^ Schließen Sie die Geräte- Die LED-Beleuch- Die LED-Beleuchtung schal- tung funktioniert tet sich nach ca. 15 Minuten tür. nicht. geöffneter Gerätetür wegen Nach erneutem Öffnen der Überhitzung automatisch Gerätetür funktioniert die In- aus. nenbeleuchtung wieder. ^ Rufen Sie den Kunden- Ist dies nicht der Grund, dienst.
Seite 47
Störungshilfen Sonstige Störungen Problem Ursache Behebung ^ Lösen Sie das Gefriergut Das Gefriergut ist Die Verpackung der Le- festgefroren. bensmittel war beim Einle- mit einem stumpfen Gegenstand, z. B. mit ei- gen nicht trocken. nem Löffelstiel. Es ertönt kein Warn- Kein Fehler! Der Alarmton Keine! ton, obwohl die Ge-...
Ursachen von Geräuschen Ganz normale Wodurch entstehen sie? Geräusche Das Brummen kommt vom Motor (Kompressor). Es kann kurz- Brrrrr ... fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Miele|home a Miele|home fähiges Hausgerät b Miele|home Kommunikationsmodul XKM3000Z c Miele|home fähiges Hausgerät mit SuperVision Funktion d Miele|home Gateway XGW3000 e WiFi-Router f Anbindung an Homeautomation Systeme g Smartphone, Tablet-PC, Laptop h Anbindung an das Internet...
Seite 50
– Mobile Endgeräte g Weitere Informationen Mit PC, Notebook, Tablet-PC oder Weitere Informationen zu Miele|home Smartphone können im Bereich des finden Sie im Internetauftritt von Miele häuslichen WLAN e Statusinforma- und in den Gebrauchsanweisungen der tionen zu den Hausgeräten ange- einzelnen Miele|home Komponenten.
Kundendienst/Garantie Bei Störungen, die nicht selbst beseitigt Garantiezeit und werden können, benachrichtigen Sie Garantiebedingungen – Ihren Miele Fachhändler Die Garantiezeit beträgt 2 Jahre. oder Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie – den Miele Kundendienst. unter der angegebenen Telefonnum- mer.
Informationen für Prüfinstitute Die Prüfungen sind nach Vorgabe der geltenden Normen und Richtlinien durchzuführen. Zusätzlich sind bei der Vorbereitung und Durchführung der Geräteprüfun- gen folgende Herstellerangaben zu be- rücksichtigen: – Beladungspläne, Für die Ermittlung des Normener- gieverbrauchs und der Lagerzeit bei Störung müssen die Kälte-Ak- kus (je nach Modell) entsprechend dem Beladungsplan angeordnet...
Informationen für Händler Messeschaltung r Das Gerät kann mit der Funktion "Mes- seschaltung" im Handel oder in Ausstel- lungsräumen präsentiert werden. Dabei ^ Legen Sie einen Finger auf die Taste sind die Bedienung des Gerätes und X und lassen Sie den Finger auf der die Innenbeleuchtung weiterhin funk- Taste ruhen.
Seite 54
Informationen für Händler Messeschaltung ausschalten Das Symbol r leuchtet im Display. ^ Tippen Sie auf die Taste X oder Y, so dass im Display die 0 (bedeutet: Messeschaltung ist ausgeschaltet) ^ Tippen Sie auf die Taste für die Ein- erscheint. stellungen.
Elektroanschluss Das Gerät wird anschlussfertig für Der Anschluss über ein Verlängerungs- Wechselstrom 50 Hz, 220 – 240 V kabel ist nicht erlaubt, da Verlänge- geliefert. rungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Über- Die Absicherung muss mit mindestens hitzungsgefahr).
Montagehinweise Wichtig! Bei hoher Luftfeuchtigkeit Ein nicht eingebautes Gerät kann kann sich Kondensat auf den Außen- kippen! flächen des Gerätes niederschlagen. Dieses Kondenswasser kann zu Kor- Aufstellort rosion an den Geräteaußenwänden Keinen Platz direkt neben einem Herd, führen. einer Heizung oder im Bereich eines Zur Vorbeugung empfiehlt es sich, Fensters mit direkter Sonneneinstrah- das Gerät mit ausreichender Belüf-...
Montagehinweise Be- und Entlüftung – Die Be- und Entlüftungsquerschnitte im Möbelsockel, im Einbauschrank Die angegebenen Be- und Entlüf- und unter der Raumdecke müssen tungsquerschnitte müssen unbedingt durchgehend mindestens 200 cm eingehalten werden. Der Kompressor betragen, damit die erwärmte Luft ungehindert abziehen kann. springt sonst häufiger an und läuft über einen längeren Zeitraum.
Montagehinweise Vor dem Geräteeinbau ^ Nehmen Sie vor dem Einbau die Zu- behörbeutel mit den Montageteilen und anderes Zubehör aus dem Gerät und entfernen Sie das Kederband von der äußeren Gerätetür. ^ Entfernen Sie auf keinen Fall von der Geräterückseite ^ Öffnen Sie die Gerätetür, und ziehen Sie die rote Transportsicherung a (je nach Modell) ab.
Montagehinweise Hatte das alte Gerät eine andere Scharniertechnik? Sollte Ihr altes Gerät eine andere Scharniertechnik gehabt haben, kön- nen Sie trotzdem die Möbeltür verwen- den. Demontieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie werden nicht mehr benötigt, da jetzt die Möbeltür auf die Gerätetür montiert wird.
Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebe- nen Einbaumaßen entspricht. Die angegebenen Be- und Entlüftungsquerschnit- te müssen unbedingt eingehalten werden, um eine korrekte Funktion des Gerä- tes zu gewährleisten. Nischenhöhe [mm] FN 30402 i 714 - 730 FN 32402 i 874 - 890...
Türscharnier einstellen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. – Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schlagen würde, sollten Sie den Öff- nungswinkel der Gerätetür auf 90°...
Türanschlag wechseln Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Per- son durch. Das Gerät wird mit einem Rechtsan- schlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden: Für den Türanschlagwechsel benöti- gen Sie das folgende Werkzeug: ^ Öffnen Sie die Gerätetür.
Seite 63
Türanschlag wechseln Türschließdämpfer lösen Achtung! Der Türschließdämpfer zieht sich im demontierten Zustand zusammen! Verletzungsgefahr! ^ Legen Sie die abmontierte Gerätetür mit der Außenfront nach unten auf ei- nen stabilen Untergrund. ^ Drehen Sie die Schrauben d ganz heraus. ^ Setzen Sie das Befestigungselement g auf die Gegenseite, und schrau- ben Sie die Schrauben d locker ein.
Seite 64
Türanschlag wechseln ^ Drehen Sie nun die Gerätetür um, so Türschließdämpfer befestigen dass Sie mit der Außenfront nach oben ^ Drehen Sie nun die Gerätetür um, so liegt (Scharniere bleiben geöffnet). dass Sie mit der Außenfront nach un- ten liegt. Die Scharniere nicht zusammen- klappen.
Seite 65
Türanschlag wechseln ^ Schieben Sie die Gerätetür f auf die vormontierten Schrauben d und und ziehen Sie die Schrauben d und fest an. ^ Rasten Sie die Abdeckteile a, b und c auf. ^ Setzen Sie die Stifte zur Begrenzung des Türöffnungswinkels jeweils von oben in die Scharniere.
Gerät einbauen Für den Einbau des Gerätes benöti- Stellen Sie das Gerät mit Hilfe einer gen Sie das folgende Werkzeug: zweiten Person auf. ^ Bauen Sie das Gerät nur in stabile, standfeste Einbau-Küchenmöbel ein, die auf einem waagerechten und ebenen Boden stehen. ^ Sichern Sie die Einbauschränke ge- gen Umkippen.
Gerät einbauen Folgende Montageteile benötigen Sie – für die Montage der Möbeltür: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Gerätes in der Nische: ** Anzahl je nach Nischenhöhe.
Seite 68
Gerät einbauen ^ Schieben Sie das Gerät zu zwei Drit- tel in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird! Tipp zum leichteren Einschieben: Befestigen Sie am Stecker ein Stück Schnur und "verlängern" Sie so das Netzanschlusskabel.
Seite 69
Gerät einbauen ^ Schrauben Sie nun die beiliegenden Stellfüße l ganz ein. ^ Nehmen Sie die Abdeckung f ab. ^ Schrauben Sie das Befestigungsteil g mit den Schrauben h links oben am Gerät lose an. Ziehen Sie die Schrauben nicht fest an, so dass das Teil noch verschiebbar ist.
Seite 70
Gerät einbauen Gerät einbauen ^ Schieben Sie das Gerät nun soweit in die Einbaunische, bis an allen vier Ecken die Befestigungswinkel an der Vorderkante der Möbelseitenwand anschlagen. ^ Ziehen Sie die Schutzfolie vom Kederband m ab. ^ Kleben Sie das Kederband m front- bündig auf die Geräteseite, an der die Tür geöffnet wird.
Gerät einbauen ^ Kontrollieren Sie nochmals, ob die Wird ein umlaufender Abstand von Befestigungswinkel oben und unten an der Vorderkante der Möbelseiten- 42 mm (vom Gerätekorpus zur Vor- wand anliegen. derseite der Möbelseitenwände) nicht eingehalten, schließt die Gerä- So wird ein umlaufender Abstand von tetür eventuell nicht richtig.
Seite 72
Gerät einbauen ^ Brechen Sie die überstehenden Win- kelenden der Befestigungswinkel ab. Sie werden nicht mehr benötigt und können entsorgt werden. ^ Setzen Sie die jeweiligen Abde- ckungen f und u auf die Befesti- gungswinkel. ^ Schieben Sie die lose sitzenden Be- festigungswinkel bis an die Möbel- wand.
Seite 73
Gerät einbauen Nur bei einem Gerät ab einer Nischenhöhe von 140 cm Zur zusätzlichen Sicherung des Gerä- tes im Einbauschrank schieben Sie zwi- schen Gerät und Möbelboden an der Geräteunterseite die beiliegenden Stä- be ein: ^ Befestigen Sie zuerst den Griff v an einem der Stäbe w.
Schränke sein, falls der Einbau in eine Küchenzeile erfolgt. Die Möbeltür muss plan und span- nungsfrei montiert werden. Für die Montage von großen oder ge- teilten Möbeltüren ist beim Miele Kun- dendienst oder im Fachhandel ein Montageset bzw. ein weiteres Paar Befestigungswinkel erhältlich.
Seite 75
Gerät einbauen Tipp: Schieben Sie mit der Möbelfront die Montagehilfen b auf die Möbeltür- höhe der nebenliegenden Schränke. ^ Werksseitig ist der Abstand zwischen Gerätetür und Befestigungstraverse auf 8 mm eingestellt. Überprüfen Sie diesen Abstand, und stellen Sie ihn ggf. ein. ^ Schieben Sie die Montagehilfen b auf Möbeltürhöhe: Die untere An- schlagkante X der Montagehilfen...
Seite 76
Gerät einbauen ^ Legen Sie die Möbeltür mit der Au- ßenfront nach unten auf einen stabi- len Untergrund. ^ Schieben Sie die seitliche Abde- ckung q auf die Befestigungstraver- se gegenüber der Scharnierseite. ^ Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).
Seite 77
Gerät einbauen ^ Öffnen Sie die Gerätetür. Türlage ausgleichen ^ Hängen Sie die Möbeltür auf die Jus- – Verstellung zu den Seiten (X) tagebolzen h. ^ Verschieben Sie die Möbeltür. ^ Drehen Sie die Muttern c locker auf – Verstellung in der Höhe (Y) die Justagebolzen.
Seite 78
Gerät einbauen ^ Ziehen Sie die Muttern c jeweils mit ^ Bohren Sie jeweils die Befestigungs- dem Ringschlüssel j fest, dabei die löcher l in die Möbeltür vor, und Justagebolzen h mit einem Schrau- drehen Sie die Schrauben m ein. bendreher gegenhalten.
Seite 79
Gerät einbauen ^ Ziehen Sie alle Schrauben noch ein- So stellen Sie sicher, dass das Gerät mal fest nach. richtig eingebaut wurde: – Die Tür muss richtig schließen. – Die Tür darf nicht am Möbelkorpus anliegen. – Die Dichtung an der griffseitigen oberen Ecke muss jeweils fest anlie- gen.
Seite 84
FN 30402 i, FN 32402 i de - DE M.-Nr. 09 943 440 / 00...
