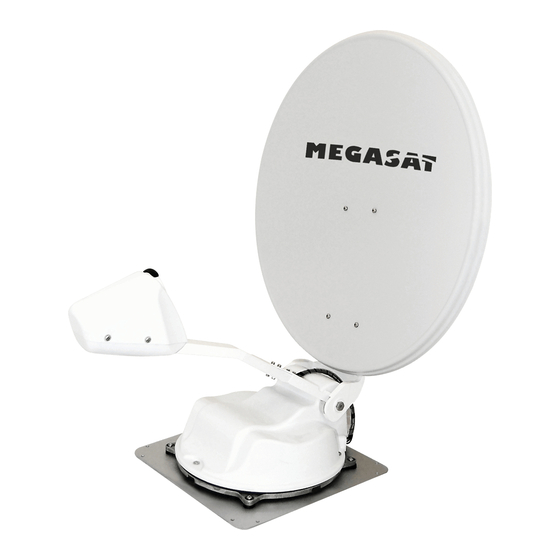

Megasat Caravanman 65 Premium Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Caravanman 65 Premium:
- Bedienungsanleitung (23 Seiten) ,
- Benutzerhandbuch und installationsanleitung (44 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Megasat Caravanman 65 Premium
Inhaltszusammenfassung für Megasat Caravanman 65 Premium

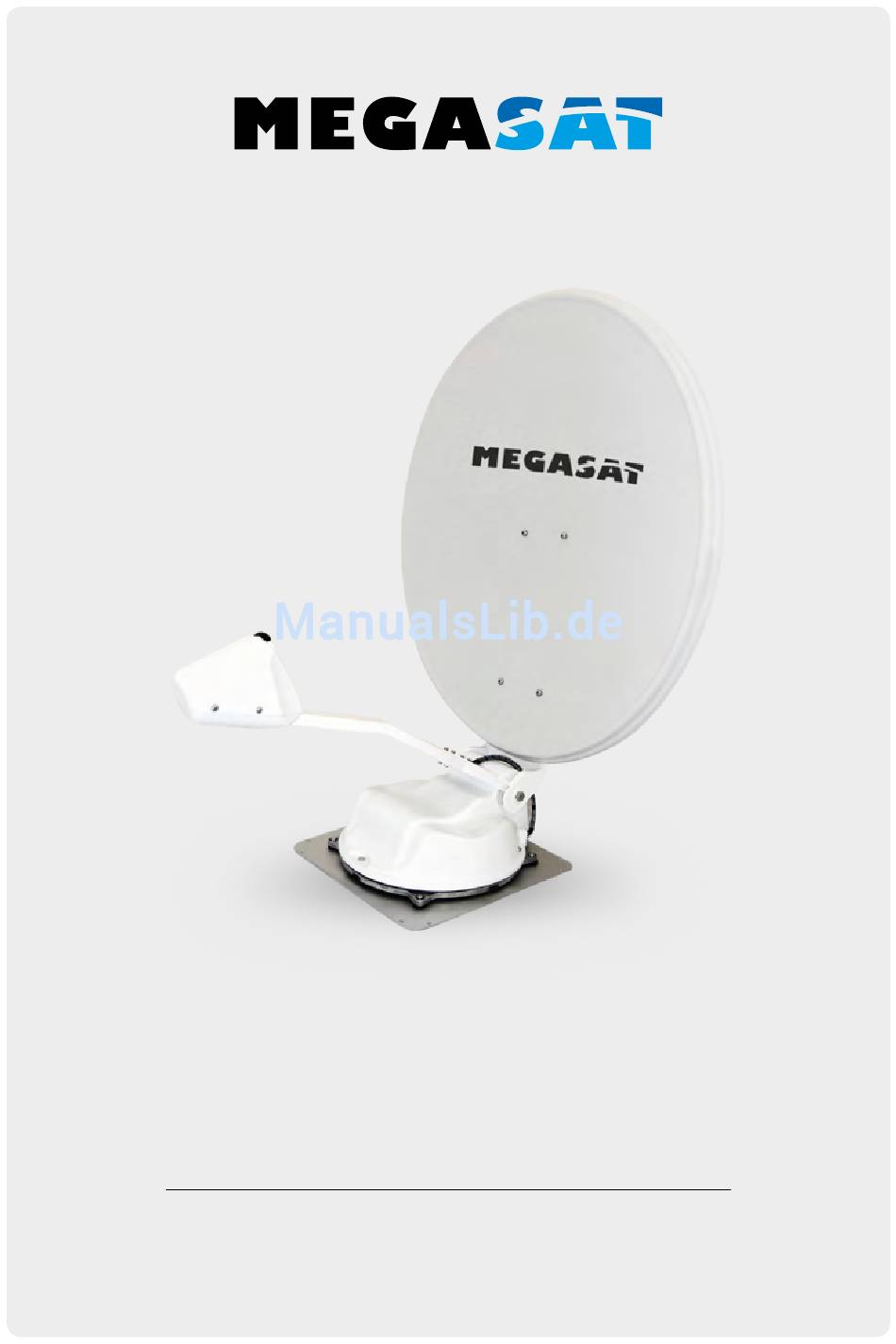

- Seite 1 Caravanman 65 / 85 Premium Caravanman 85 Professional / GPS Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ................03 1.2 Kurzbeschreibung ..................03 1.3 Lieferumfang ....................03 1.4 Systemkomponenten ................04 2. Installation 2.1 Installation auf dem Dach ..............05 2.2 Klebeanleitung ................... 06 2.3 Installation der Dachdurchführung ..........07 2.4 Installation im Innenbereich ............. 08 2.5 Montage des Spiegels ................ -
Seite 3: Einführung
1. Einführung 1.1 Sicherheitshinweise Vorsicht: Unsachgemäße Handhabung kann zu schweren Schäden an die- sem Gerät führen. Die Verantwortlichen können auch für daraus resultierende weitere Schäden am Gerät verantwortlich gemacht werden. Hinweis: Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der Installation beginnen. -
Seite 4: Systemkomponenten
1. Einführung 1.4 Systemkomponenten Öffnen Sie die Box und entnehmen Sie das Steuergerät, die Anschlusskabel und das Ver- packungsmaterial. Heben Sie die Motoreinheit gerade nach oben aus der Verpackung. Achten Sie beim Hinstellen darauf, dass die Kabel die an der Antenne angebracht sind nicht unter der Grundplatte liegen, um Beschädigungen zu vermeiden. -
Seite 5: Installation
2. Installation 2.1 Installation auf dem Dach Grundsätzlich empfehlen wir den Einbau durch Ihren Fachhändler oder eine Fachwerk- statt vornehmen zu lassen! Achtung: Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeug- höhe entsprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung! Allgemeines: Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im... -
Seite 6: Klebeanleitung
2. Installation 5. Rauen Sie die gezeichnete Fläche mit Schleifpapier (120er Körnung) leicht an und säubern Sie die Fläche erneut mit dem Reiniger (ACHTUNG: Flächen anschließend nicht mehr berühren) und lassen Sie den Reiniger ca. 10 Minuten ablüften. 2.2 Klebeanleitung 1. -
Seite 7: Installation Der Dachdurchführung
2. Installation 2.3 Installation der Dachdurchführung 1. Sofern Sie keine Möglichkeit haben, das Ka- bel durch eine vorhandene Dachdurchfüh- rung zu verlegen, suchen Sie eine geeignete Stelle (am besten im Windschatten hinter der Antenne) auf dem Fahrzeugdach für die Montage der Dachdurchführung, um das Eindringen von Feuchtigkeit (z.B. -
Seite 8: Installation Im Innenbereich
2. Installation 2.4 Installation im Innenbereich 1. Das Steuerkabel und das Koaxialkabel wird im Inneren des Fahrzeuges verlegt. WICHTIG: das Steuerkabel darf hierbei nicht gekürzt werden. 2. Vergewissern Sie sich bei der Wahl des Standortes für das Staeuergerät und den Sat-Receiver, dass beide Geräte an einem trockenen und geschützten Ort stehen. -
Seite 9: Anschlussdiagramm
2. Installation 2.6 Anschlussdiagramm Zündungsplus Der Caravanman fährt automatisch in den eingeklappten Zustand, sobald der Zünd- schlüssel gedreht wird. Diese Funktion steht nur zur Verfügung, wenn das Steuergerät ausgeschaltet und Kabel angeklemmt sind. Im Display des Steuergerätes wird „IGNITION“ angezeigt. Zweiter Anschluss nur bei Caravanman 85 (+) (-) -
Seite 10: Das Steuergerät
3. Das Steuergerät 3.1 Frontansicht Ein / Aus Schalter LCD Display Satellitenauswahl SEARCH POWER SD MEMORY SLOT STOW Einschub für SD Karte Antenne einfahren 3.2 Rückansicht Receiver Antenne RS 232 12V DC In 123456 Dip Schalter Steuerkabel 12V DC Out 3.3 Standardeinstellung der Dip Schalter Sollten sich die Dip Schalter nicht in dieser Position befinden, kann die Antenneneinheit nicht automatisch nach einem Satelliten suchen. -
Seite 11: Satellitenübertragung
4. Satellitenübertragung Wahl des Standortes Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35.000 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar- beitet. -
Seite 12: Inbetriebnahme Und Bedienung
5. Inbetriebnahme und Bedienung 1. Schalten Sie das Steuergerät ein. Im Display erscheint die aktuelle Firmwareversion. 2. Sobald Sie die SEARCH Taste auf dem Steuergerät drücken, startet der Suchvorgang der Antenneneinheit. Im Display erscheint der eingestellte Satellit (Standardsuche = Astra 19,2° Ost) und die Anzeige beginnt zu blinken. Während dieser Zeit (ca. 5 sek.) können Sie den Satellit mit Hilfe der SEARCH und STOW Taste ändern. -
Seite 13: Skew Einstellungswerte Für Europäische Hauptstädte
6. Skew Einstellungswerte Skew Einstellungswerte für europäische Hauptstädte Folgende Einstellungen müssen Sie nur beim Caravan- 0° man 65/85 Premium (ohne Auto Skew) vornehmen. Signale in vertikaler (rot) und horizontaler (blau) Linie ha- ben einen Versatz von genau 90º zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ih- -90°... -
Seite 14: Fehlerbehebung
7. Fehlerbehebung Kein Satellitensignal Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelli- ten befinden, führen zu einem Verlust des Signals. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwin- den). -
Seite 15: Fehlermeldungen Des Steuergerätes
7. Fehlerbehebung Notbedienung: Bei einer Störung der Antenne, können Sie durch ändern der DIP Schalter auf der Rückseite des Gerätes, die Antenane manuell steuern. hoch runter Cycle Test Die Antenne simuliert einen Suchvorgang. Manueller Modus (Elevation) Die Antenne kann über die SEARCH und STOW Taste gesteuert werden. -
Seite 16: Ausleuchtzone
8. Ausleuchtzone Caravanman 65 Caravanman 85 Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. DEUTSCH... -
Seite 17: Montageabmessungen
9. Montageabmessungen Caravanman 65 Fahrtrichtung Max. Schwenkradius 82 cm 71 cm Drehpunkt 39 cm 125 cm Caravanman 85 Fahrtrichtung Max. Schwenkradius 99 cm 88 cm Drehpunkt 39 cm 165 cm DEUTSCH... -
Seite 18: Aktualisierung Der Firmware
10. Aktualisierung der Firmware Wenn die Frequenz, auf der die Antenne den Satelliten idendifiziert, abgeschaltet wird, muss ein Firmwareupdate des Steuergerätes durchgeführt werden. Die aktuelle Firmware Version des Steuergerätes können Sie in den ersten 3 Sekunden nach dem Einschalten im unteren Bereich des Displays ablesen. Bitte erkundigen Sie sich auf unserer Homepage nach der aktuellsten Firmware Version. -
Seite 19: Updatevorgang
10. Aktualisierung der Firmware Updatevorgang: 1. Stecken Sie die SD Karte in den Slot auf der Vorderseite des Steuergerätes. 2. Schalten Sie das Steuergerät ein. 3. Folgendes erscheint im Display: SD CARD DETECTED WRITING SOFTWARE 4. Nachdem die Software kopiert wurde, erscheint folgende Meldung: LOAD COMPLETE 5. -
Seite 20: Technische Daten
11. Technische Daten 65 Premium 85 Premium 85 Professional 85 Professional GPS Antennen Typ Off-Set-Spiegel Anzahl der Teilnehmer LNB Typ Universal Single LNB Universal Twin LNB Frequenzband Ku Band Frequenzbereich 10.7 GHz bis 12.75 GHz LNB Verstärkung 37 dBi 39 dBi Empfangsleistung 46 dBW 44 dBW... -
Seite 21: Auszug Der Konformitätserklärung
Auszug der Konformitätserklärung Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie EC EMC Directive 2004/108/EC befindet: Megasat Caravanman 65 Premium (Artikel-Nr. 1500119) Megasat Caravanman 85 Premium (Artikel-Nr. - Seite 22 Stand: 3.2 (Mai 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
- Seite 23 Caravanman 65 / 85 Premium Caravanman 85 Professional / GPS User manual...
- Seite 44 Status: 3.2 (May 2016) // Technical changes, misprint and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
