• Kompatibel mit allen terrestrischen SD und HD Receivern (DVB-T, ISDB-T, DMB-T/H, ATSC) und DAB/FM Radios.
• Wasserdichtes und UV-beständiges Gehäuse aus spritzgegossenem ASA Material mit super Haltbarkeit.
• Rundstrahlantennen für den Empfang von VHF, UHF und FM Signalen überall in Europa.
• Eingebauter High-Gain und Low Noise Verstärker für minimale Störungen.
• Spezielle Oberflächenbeschichtung für eine perfekte Beständigkeit bei allen Wetterbedingungen.
• Der beste terrestrische Empfang für alle Boote, Caravans und Wohnmobile.
Technische Daten:
Frequenzbereich ................... VHF: 47-230 MHz
UHF: 470-862 MHz
Empfangsbereich ................. FM / VHF / UHF
Verstärkung .............................. 30 dB
Rauschmaß ............................... 3 dB
Ausgangsleistung ................. max. 110 dBµV
Widerstand ............................... 75 Ohm
Anschluss ................................... F-Stecker
Spannungsversorgung ..... DC 5-12 Volt
Antennendurchmesser ..... 1220 mm
8
Installationsanleitung
Step 1:
Wählen Sie den Standort
Bestimmen sie den Standort der Antenne und der Stromversorgung, anhand des poteniellen Kabelverlaufs. Installieren Sie
bitte unter den folgenden Anweisungen: Wählen Sie einen Ort außerhalb des Daches, der eine einfache Verbindung zur
Spannungsversorgung und zum Anschluss an dem TV ermöglicht. Achten Sie darauf, dass der Untergrund flach ist.
Siehe Abbildung 1.
Abbildung 1
Außenansicht des Daches
Benutzerhandbuch

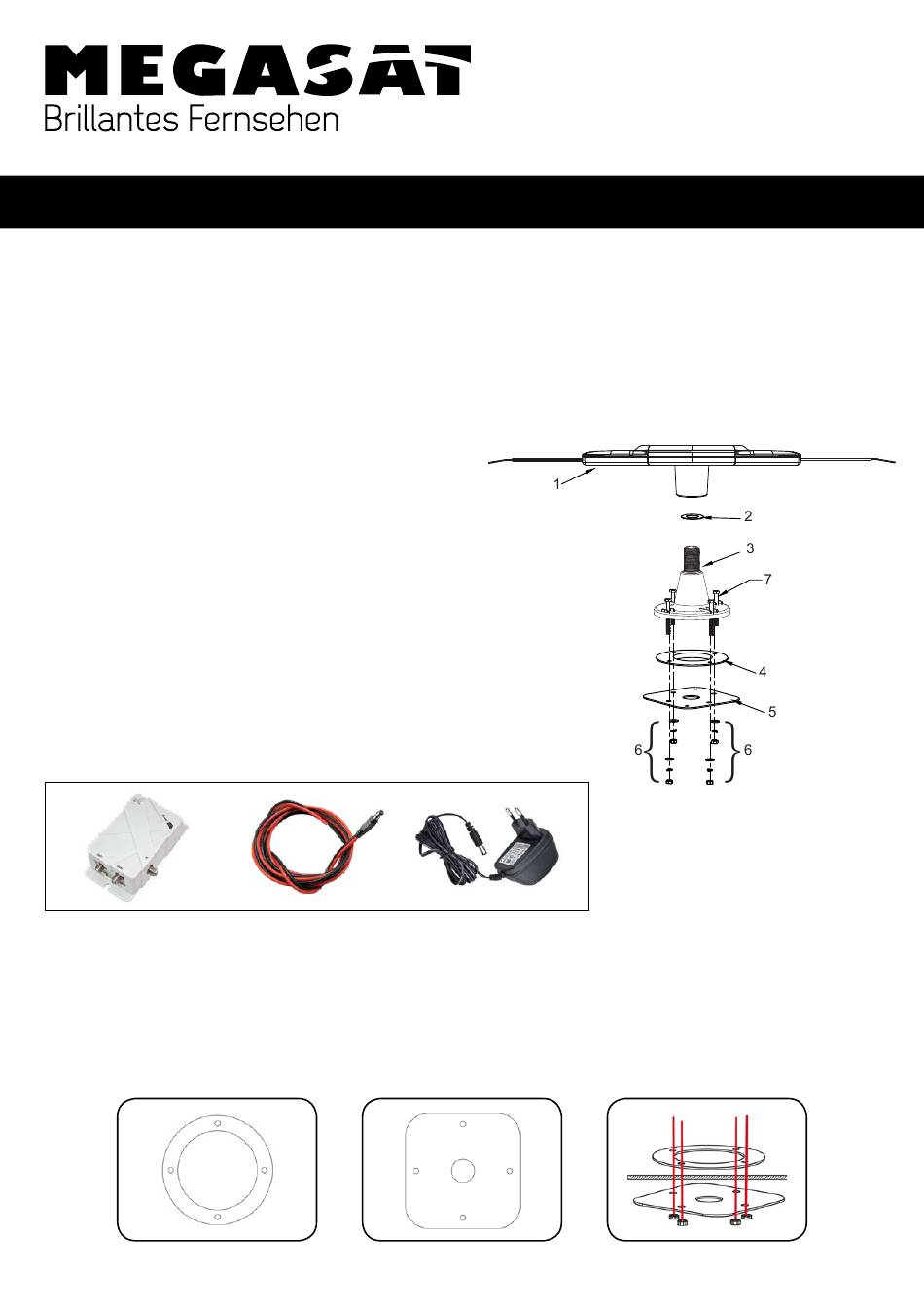

Lieferumfang:
1. Antenne ............................... 1x
2. Gummiring ......................... 1x
3. Antennenfuß..................... 1x
4. Wasserschutzring ........... 1x
5. Lochplatte ........................... 1x
6. Schraubenset .................... 4x
- Sechskantmuttern
- Federbeilagscheibe
- Dichtungsring
7. Schlossschrauben .......... 4x
8. Netzteil mit Verstärkungsregler (optional)
- DC 12V Kabel
-12V AC/DC Netzteil
Innenansicht des Daches
T3
Megasat Werke GmbH
Industriestraße 4a
D-97618 Niederlauer
