Inhaltszusammenfassung für LG WD-14310RD

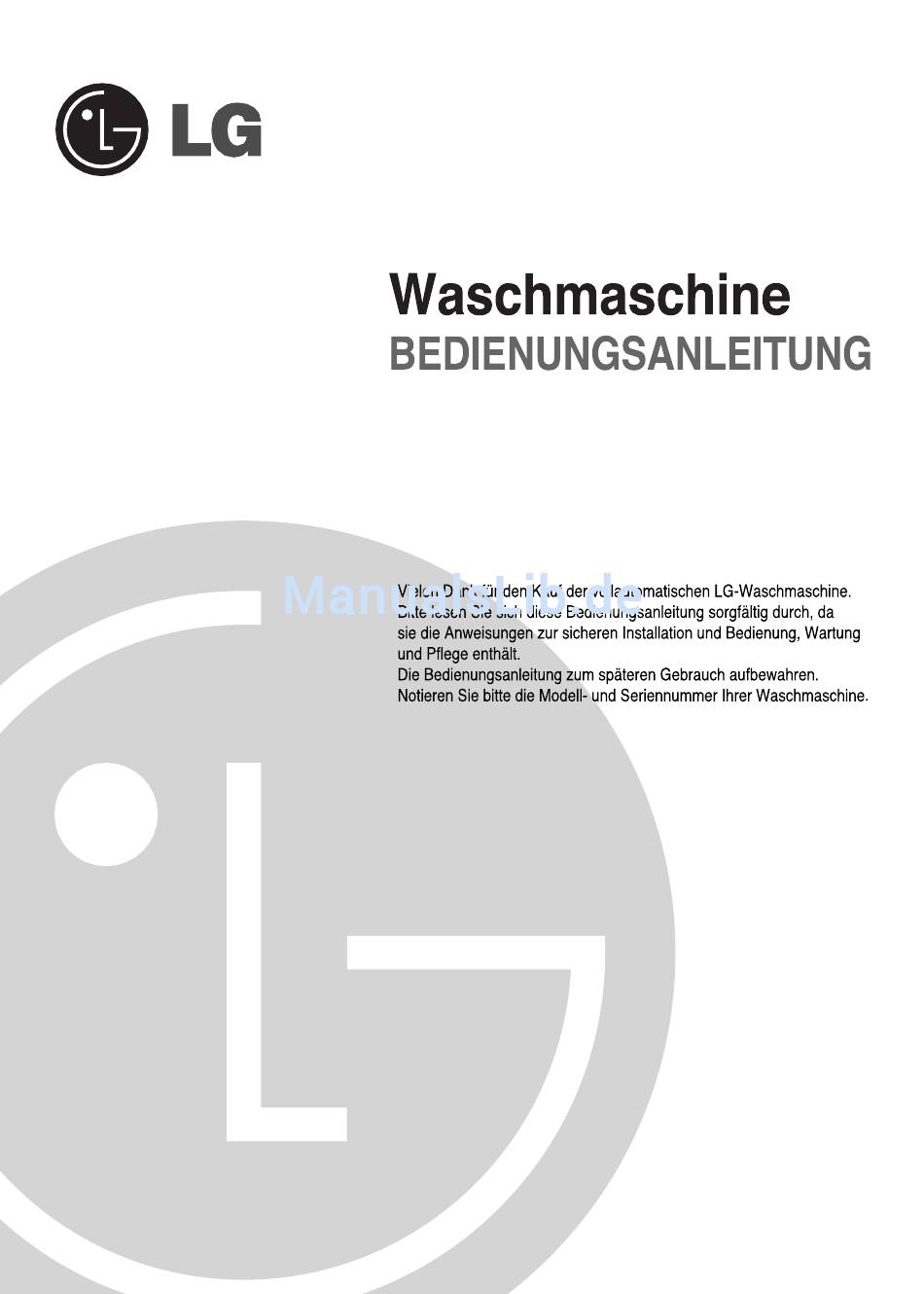

- Seite 1 WD-1431(0~9)RD WD-1231(0~9)RD...
-
Seite 2: Inhaltsverzeichnis
Das Kindersicherungssystem verhindert dass Kinder während des Waschvorgangs durch Drücken eines Knopfes das Programm ändern. I Großraumtrommel Die Großraumtrommel Ihrer LG- Waschmaschine fasst 40% mehr Zuladung als herkömmliche Waschmaschinen. Außerdem sorgt eine größere Trommel für mehr Waschleistung. I Günstigeres Waschen dank intelligentem Waschsystem Unser intelligentes Waschsystem erfasst die Zuladung sowie die Wassertemperatur und entscheidet über die optimale Wassermenge und... -
Seite 3: Warnhinweise
arnhinweise Unbedingt die Bedienungsanleitung vor • Mit Speiseöl, Maschinenöl, Trockenreinigungsöl bzw. Inbetriebnahme des Gerätes vollständig lesen. Benzin getränkte Wäschestücke nicht in die Maschine Die Anweisungen sorgfältig befolgen. geben. Es könnte dadurch zu Brand oder Explosion Die Bedienungsanleitung zum späteren Gebrauch kommen. - Seite 4 arnhinweise Beachten Sie zur Verminderung der Gefahr eines Brandes im Trockner Folgendes. • Mit pflanzlichem oder tierischem Fett verunreinigte Kleidungsstücke stellen ein Brandrisiko dar und sollten daher nicht in einen Wäschetrockner gegeben werden. Ölverschmutzte Kleidungsstücke können sich spontan entzünden, insbesondere wenn Sie Wärmequellen –...
-
Seite 5: Technische Daten
echnische Daten Transportschraube Netzstecker Falls das Netzkabel Waschmittellade beschädigt ist, muss es durch den Kundendienst bzw. (Für Waschmittel Fachmann ersetzt werden, um und Weichspüler) Gefahren zu vermeiden. Bedienkonsole Ablaufschlauch Tür Trommel Unterer Deckel Nivellierfuß Pumpenfilter Ablaufstopfen Bezeichnung : Frontlader-Waschmaschine Stromversorgung : 220-240V~, 50Hz Abmessungen : 600mm(B) x 645mm(T) x 850mm(H) -
Seite 6: Aufstellanweisung
ufstellanweisung • In Ländern, in denen es Gebiete gibt, wo eine Verseuchung durch Kakerlaken oder anderes Ungeziefer möglich ist, sollte besonders darauf geachtet werden, dass das Gerät und der Aufstellort stets in sauberem Zustand gehalten werden. Schäden, die möglicherweise durch Kakerlaken oder sonstiges Ungeziefer verursacht werden, fallen nicht unter die Gerätegarantie. -
Seite 7: Platzbedarf Für Aufstellung
ufstellanweisung Platzbedarf für Aufstellung Ebener Untergrund: Zulässige Schräge unter der Waschmaschine: max. 1˚ Steckdose: Innerhalb von 1,5 m seitlich der Waschmaschine. Keinesfalls andere Geräte gleichzeitig an die Steckdose anschließen. Abstände: Die vorgeschriebenen Abstände zu Wänden, Türen und Boden einhalten (10 cm hinten/2 cm rechts und links). Keinesfalls Waschmittel usw. -
Seite 8: Elektrischer Anschluss
ufstellanweisung Elektrischer Anschluss 1. Keinesfalls eine Verlängerungsschnur oder eine Doppelsteckdose verwenden. 2. Falls das Netzkabel beschädigt ist, muss es durch den Kundendienst bzw. Fachmann ersetzt werden, um Gefahren zu vermeiden. 3. Nach dem Betrieb der Maschine den Netzstecker ziehen und den Wasserhahn schließen. 4. -
Seite 9: Anschluss Des Ablaufschlauchs
ufstellanweisung Diese Geräte sind nicht für den Gebrauch auf See oder zum mobilen Einbau z.B. in Wohnwagen, Flugzeugen usw. geeignet. Drehen Sie den Absperrhahn zu, falls die Maschine über einen längeren Zeitraum nicht benutzt wird (z.B. im Urlaub), insbesondere falls sich in unmittelbarer Nähe kein Bodenabfluss (Senke) befindet. - Seite 10 Boden am stabilsten. ※ ※ Befestigen sie Gummikappen zur Vermeidung unerwünschter Vibrationen. ※ ※ Sie können die Gummikappen mit dieser Teilenummer (p/no 4620ER4002B) als Ersatzteil beim LG-Kundendienst bestellen. Wichtig! • Ordentliches Aufstellen garantiert Langlebigkeit Ihrer Waschmaschine. • Die Waschmaschine muss waagerecht stehen.
-
Seite 11: Vorbereitung Zum Waschen
orbereitung zum Waschen I Vor dem ersten Waschen: Wählen Sie ein Programm (Koch-/Buntwäsche 60 °C, füllen Sie die halbe Menge Waschmittel ein), lassen Sie die Waschmaschine ohne Beladung laufen. So werden Rückstände von der Produktion in der Trommel beseitigt. I Vorbereitung zum Waschen 1. -
Seite 12: Zugabe Von Waschmittel
ugabe von Waschmittel I Einfüllen von Waschmittel und Weichspüler 1. Waschmittellade ➔ • Nur Hauptwaschgang • Vorwaschgang + Hauptwaschgang ➔ 2. Zugabe von Weichspüler • Keinesfalls über die Höchststandlinie füllen. Durch Überfüllen kann zu früh Weichspüler zugeführt werden, wodurch Flecken entstehen könnten. •... - Seite 13 ugabe von Waschmittel 3. Waschmittelmenge ❋ Tipps Volle Zuladung: entsprechend den • Waschmittel entsprechend den Herstelleranweisungen. Herstelleranweisungen verwenden. Teilfüllung: 3/4 der normalen Menge • Wenn zu viel Waschmittel eingefüllt wird, kann Mindestzuladung: 1/2 der normalen es zu Schaumbildung und Überlastung des Menge Motors kommen, wodurch die Waschleistung •...
-
Seite 14: Waschprogramme
aschprogramme Die verschiedenen Waschprogramme für die verschiedenen Gewebe. ❋ Wassertemperatur : Die Wassertemperatur für den Waschgang wählen. Stets die Anweisungen auf dem Pflegeetikett im Wäschestück beachten. ❋ Intensiv : Bei stark verschmutzter Wäsche die Option „Intensiv" wählen. ❋ Dieses Programm auch zur Durchführung von Tests nach EN50229 und IEC50229 auswählen. Koch-/Buntwäsche 60°C+ Intensiv+Schrank) ❋... -
Seite 15: Bedienung
edienung 1. Waschen mit 2. Manuelle Einstellung Voreinstellungen • Zum Einschalten die An/Aus-Taste drücken. • Zum Einschalten die An/Aus-Taste drücken. • Einstellungen nach Bedarf durch Drücken der • Start/Pause drücken. entsprechenden Tasten ändern. • Grundeinstellungen Die Einzelheiten zu den Einstellungen und Tasten - Waschgang : Nur Hauptwaschgang siehe Seite 16~22. - Seite 16 edienung (10) (11) (1) An/Aus (5) Kindersicherung (9) Trocknen (2) Programmwähler (6) Spülen (10) Intensiv (3) Start/Pause (7) Schleudern (11) Zeitvorwahl (4) Option (8) Temperatur Programm An/Aus 1. An/Aus • Die An/Aus zum Ein- und Ausschalten drücken. • Sie kann auch zum Ausschalten der •...
- Seite 17 edienung Start/Pause Option • Die Art der Option wird durch Drücken der Option Taste gewählt. 1. Start • Die Taste Start/Pause dient zum Starten und Unterbrechen von Waschgängen. 2. Pause 1. Einweichen • Falls eine kurzzeitige Unterbrechung eines • Nutzen Sie diesen Modus zum Waschen normaler Waschvorgangs notwendig ist, die Taste sowie dicker, schwerer Kleidungsstücke, die "Start/Pause"...
-
Seite 18: Kindersicherung
(Ungefähr drei Sekunden) 1. Normal • Bei den Programmen Öko & Koch-/Buntwäsche & Synthetik erfolgen 3 Spülgänge • Bei den Programmen Wolle/Seide & Handwäsche • Bei aktiver Kindersicherung sind alle Tasten, & Feinwäsche & Kurz 30 & Bettdecken erfolgen 2 ausser die An/Aus-Taste, gesperrt! Spülgänge... -
Seite 19: Auswahl Schleudern
edienung Schleuderdrehzahlen(u/min) Zeitvorwahl Mit der Funktion "Zeitvorwahl" bestimmen sie wann die Maschine ferting ist. - Die Wasserzufuhr öffnen. - Die Wäsche laden und die Trommel schließen. [WD-1231(0~9)RD] [WD-1431(0~9)RD] - Das Waschmittel und den Weichspüler in die Waschmittellade einfüllen. • Durch Drücken der Taste U/min können Sie die Schleuderdrehzahl wählen. - Seite 20 edienung Waschtemp. Trocknen • Die Programmwahl des • Die Wassertemperatur Waschtrockners enthält die wird durch Drücken der Kombination des Wasch- und Taste Temp. gewählt. Trockenzyklus, so dass automatisch nach dem - Kalt Waschen der Trockenzyklus - 30˚C / 40˚C / 60˚C / 95˚C startet.
-
Seite 21: Einstellung Der Trockenzeit
edienung 2. Einstellung der Trockenzeit Fiberglas - Trocknen Sie keine Gegenstände aus • Durch Drücken der Trocknen-Taste kann die Fiberglas. Trockenzeit eingestellt werden. Glaspartikel könnten sich lösen, in der • Ein Trockengang kann bis zu 100 Minuten Trommel absetzen und beim nächsten dauern. - Seite 22 edienung LED-Anzeige 3. Waschvorgangsende • Nach Beenden des Waschgangs wird " " auf dem Display angezeigt. 1. Spezielle Anzeigefunktionen 4. Restzeit • Bei aktivierter Kindersicherung wird " " angezeigt. • Während des Waschvorgangs wird die Zeit bis zum Ende angezeigt. •...
-
Seite 23: Pflege Und Wartung
flege und Wartung ❋ Wäsche aus der Maschine entfernen, sobald das Programm beendet ist. Anderenfalls kann die Wäsche verknittern, sich verfärben oder Geruch könnte entstehen. ❋ Vor dem Reinigen der Trommel das Netzkabel ziehen, um Gefahr von elektrischen Schlägen auszuschließen. ❋... - Seite 24 flege und Wartung I Absaugpumpenfilter ❋ Der Absaugpumpenfilter fängt Fäden, Fusseln und kleine Fremdkörper in der Wäsche auf. Er sollte regelmäßig kontrolliert werden, um einen einwandfreien Betrieb der Maschine zu gewährleisten. ACHTUNG Zuerst die Maschine über den Ablaufschlauch entleeren. Dann den Deckel öffnen und Fremdkörper entfernen.
-
Seite 25: Konsole Der Waschmittellade
flege und Wartung Waschmittellade ❋ Mit der Zeit lagern sich Waschmittel- und Weichspülerrückstände in der Waschmittellade ab. • Daher die Waschmittellade von Zeit zu Zeit mit fließendem Wasser spülen. • Falls erforderlich, kann die Lade ganz entfernt werden. Dazu die Zunge herunterdrücken und die Lade herausziehen. -
Seite 26: Reinigung
flege und Wartung Spray Düse des Wasserzirkulation ssystems • Reinigen Sie die Spray Düse wenn diese verstopft ist. Reinigung 1. Gehäuse Angemessene Pflege verlängert die Lebensdauer des Geräts. Das Gehäuse der Waschmaschine kann mit warmem Wasser und Haushaltreiniger ohne Scheuermittel gereinigt werden. Danach mit frischem Wasser abwischen und trocknen. -
Seite 27: Fehlersuche
ehlersuche ❋ Diese Waschmaschine verfügt über eine automatische Selbstdiagnose und Sicherheitsfunktion, die Störungen im Frühstadium erkennen und entsprechend reagieren. Falls die Maschine nicht korrekt oder überhaupt nicht funktioniert, die nachfolgenden Punkte vor Verständigen des Kundendiensts prüfen. Symptom Mögliche Ursache Abhilfe Klapper- und •... - Seite 28 ehlersuche Symptom Mögliche Ursache Abhilfe Waschmaschine startet • Netzkabel nicht angeschlossen Sicherstellen, dass der Stecker in die nicht. oder Netzstecker locker. Steckdose passt. • Sicherung durchgebrannt, Den Überlastschalter rücksetzen oder Überlastschalter hat die Sicherung austauschen. angesprochen oder Stromausfall. Keinesfalls eine Sicherung mit höherer Kapazität einsetzen.
- Seite 29 ehlersuche Symptom Mögliche Ursache Abhilfe <Fig 1> Anderen Hahn im Haus ausprobieren. • Wasserdruck unzureichend. Den Hahn ganz öffnen. • Wasserhahn nicht vollständig geöffnet. • Wasserzulaufschlauch geknickt. Den Schlauch gerade verlegen. • Wasserzulauffilter verstopft. Wasserzulauffilter kontrollieren. • Bei einer Wasserundichtigkeit im In diesem Fall den Zulaufschlauch oder am Zulaufschlauch leuchtet wechseln.
-
Seite 30: Garantiebedingungen
arantiebedingungen Entsorgung von Altgeräten 1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. 2. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehenen Stellen entsorgt werden. 3. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit. - Seite 31 Wir sind sicher, dass Ihnen Ihr neues Gerät in den kommenden Jahren viel Freude bereiten wird. Für diese Waschmaschine stehen Ihnen als Verbraucher Gewährleistungsrechte gegenüber Ihrem Händler LG Electronics Deutschland GmbH (LG) gewährt zusätzlich eine Garantie auf alle Baugruppen von 24 Monaten ab Rechnungs-/Belegdatum.
- Seite 32 LG Electronics Deutschland GmbH Jakob-Kaiser-Strasse 12 47877 Willich, Germany P/No.: MFL38868784...
