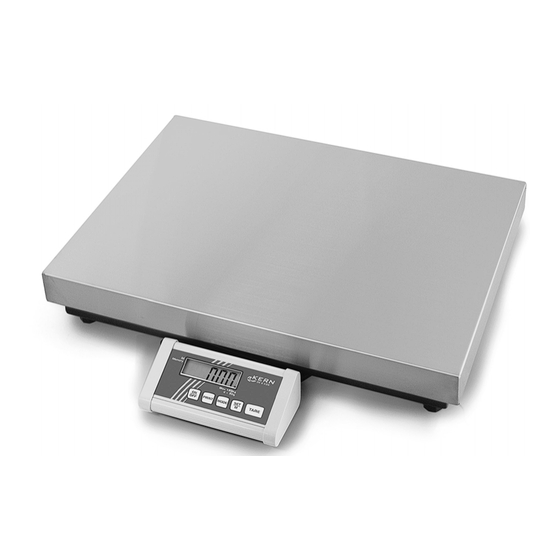

KERN & Sohn GmbH Betriebsanleitung Plattformwaage KERN DE Version 4.0 12/2006 DE-BA-d-0640 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
1 Technische Daten KERN DE3K1N DE6K0.5N DE6K2N DE12K1N Ablesbarkeit (d) 0,5 g Wägebereich (Max) (d) 3 kg 6 kg 6 kg 12 kg Tarierbereich (subtraktiv) 3 kg 6 kg 6 kg 12 kg Mindeststückgewicht Reproduzierbarkeit 0,5 g Linearität ± 3 g ±...
Seite 5
KERN DE15K0.5N DE15K5N DE24K2N DE30K1N Ablesbarkeit (d) 0,5 g Wägebereich (Max) 15 kg 15 kg 24 kg 30,5 kg Tarierbereich (subtraktiv) 15 kg 15 kg 24 kg 30,5 kg Mindeststückgewicht 10 g Reproduzierbarkeit 0,5 g Linearität ± 1,5 g ± 15 g ±...
Seite 6
KERN DE36K10N DE36K10NL DE60K2N DE60K5N Ablesbarkeit (d) 10 g 10 g Wägebereich (Max) 36 kg 36 kg 60 kg 60 kg Tarierbereich (subtraktiv) 36 kg 36 kg 60 kg 60 kg Mindeststückgewicht 20 g 20 g 10 g Reproduzierbarkeit 10 g 10 g Linearität...
Seite 7
KERN DE60K5NL DE60K20N DE60K20NL Ablesbarkeit (d) 20 g 20 g Wägebereich (Max) 60 kg 60 kg 60 kg Tarierbereich (subtraktiv) 60 kg 60 kg 60 kg Mindeststückgewicht 10 g 40 g 40 g Reproduzierbarkeit 20 g 20 g Linearität ± 15 g ±...
Seite 8
KERN DE120K10N DE120K10NL DE150K5N Ablesbarkeit (d) 10 g 10 g Wägebereich (Max) 120 kg 120 kg 150 kg Tarierbereich (subtraktiv) 120 kg 120 kg 150 kg Mindeststückgewicht 20 g 20 g 10 g Reproduzierbarkeit 10 g 10 g Linearität ± 30 g ±...
Seite 9
KERN DE150K50N DE150K50NL DE150K50NXL Ablesbarkeit (d) 50 g 50 g 50 g Wägebereich (Max) 150 kg 150 kg 150 kg Tarierbereich (subtraktiv) 150 kg 150 kg 150 kg Mindeststückgewicht 100 g 100 g 100 g Reproduzierbarkeit 50 g 50 g 50 g Linearität...
Seite 10
KERN DE240K20NL DE300K100N DE300K100NL Ablesbarkeit (d) 20 g 100 g 100 g Wägebereich (Max) 240 kg 300 kg 300 kg Tarierbereich (subtraktiv) 240 kg 300 kg 300 kg Mindeststückgewicht 40 g 200 g 200 g Reproduzierbarkeit 20 g 100 g 100 g Linearität...
Bei einer nicht mit KERN abgestimmten Änderung der oben beschriebenen Geräte verliert diese Erklärung ihre Gültigkeit. Datum: 19.12.2006 Unterschrift: Gottl. KERN & Sohn GmbH Geschäftsführung Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72322 Balingen-Frommern, Tel. +49-07433/9933-0, Fax +49-07433/9933-149 DE-BA-d-0640 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •...
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 5 Transport und Lagerung 5.1 Kontrolle bei Übernahme...
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •...
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. 6.4 Batteriebetrieb / Akkubetrieb ( optional ) Batteriedeckel an Waagenunterseite abnehmen.
6.6 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waa- ge muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.
7 Betrieb 7.1 Anzeigenübersicht 7.2 Wägen Waage mit Taste einschalten. Waage zeigt für etwa 3 Sekunden „88888“ im Display und geht dann auf „0“. Nun ist sie betriebsbereit. Wichtig: Sollte die Anzeige blinken oder nicht auf „0“ stehen, - Taste drü- cken.
Tarieren Waage mit Taste einschalten und „0“-Anzeige abwarten. Taragefäß auf die Wägeplatte stellen und Taste drücken. Waagenanzeige geht auf „0“. Das Gewicht des Gefäßes ist nun intern gespeichert. Drückt man nach Anschluß des Wägevorgangs wieder die Taste, erscheint er- neut „0“ im Display. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).
7.6 Stückzählung Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste kurz drücken. Referenzstückzahl 5 erscheint. Durch Mehrfachbetätigung der Taste können weitere Referenzstückzahlen 10, 25 und 50 aufgerufen werden. So viele Zählteile auf die Wägeplatte, wie die eingestellte Referenzstückzahl ver- langt. Taste quittieren.
7.8 Prozent-Wägungen Anzeigesymbol: Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Re- ferenzgewicht. Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste mehrmals kurz betätigen. Sie durchlaufen die Referenzstückzahlen der Zählfunktion, anschließend erscheint „100%“ im Display. Legen Sie den Referenzkörper auf die Waagschale. Drücken Sie die Taste, das Gewicht des Körpers wird als Referenz (100%) über- nommen.
7.9 Wägeeinheiten (Unit) Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten, bis im Display „UNIT“ erscheint. kurz betätigen, die eingestellte Einheit erscheint im Display. Mit der Taste kann nun zwischen den verschiedenen Einheiten (siehe Tabelle) gewählt werden. Durch Drücken der Taste wird die eingestellte Wägeeinheit übernommen.
Die verschiedenen Waagenmodelle haben unterschiedliche Fremdwägeeinheiten integriert. Die Details können dieser Tabelle entnommen werden: Modell Einheiten Gramm Kilogramm Pound Unze Troy Unze Tael Hongkong Tael Taiwan Pennyweight Momme Tola Frei wählbarer Faktor Modell Einheiten Gramm Kilogramm Pound Unze Troy Unze Tael Hongkong Tael Taiwan Pennyweight...
7.10 Hinterleuchtung der Anzeige Im Menü können sie die Funktion der Anzeigenhinterleuchtung ein- bzw. ausschal- ten. Gehen Sie hierzu wie folgt vor: Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 7 mal betätigen, im Display erscheint „bl“. Mit der Taste bestätigen.
7.11 Tierwägefunktion Die Waage hat eine integrierte Tierwägefunktion (Mittelwertbildung). Mit dieser ist es möglich, Haustiere oder Kleintiere exakt zu verwiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen. Bemerkung: Bei zu lebhafter Bewegung kann keine exakte Wägung erfolgen. Im Menü kann die Tierwägefunktion aus- bzw. eingeschaltet werden. Dazu ist wie folgt vorzugehen: Waage mit Taste einschalten und „0“-Anzeige abwarten.
8 Einstellungen 8.1 Menüstruktur aufrufen Waage mit Taste einschalten und „0“-Anzeige abwarten. Zum Einstieg in die Menüstruktur die Taste ca. 3 Sek. gedrückt halten bis „UNIT“ erscheint. Durch Betätigen der Taste werden die verschiedenen Menüpunkte aufgerufen. Mit der Taste wird ein Menüpunkt ausgewählt. Innerhalb dieses Menüpunktes erfolgt die Auswahl mit der -Taste.
8.2 Menüstruktur verlassen Überall im Menü ist es möglich, die Menüstruktur zu verlassen, und dabei die durch- geführten Änderungen zu speichern bzw. zu verwerfen. Nachdem die Taste gedrückt wurde, erscheint „Exit“ im Display. A: Mit der ( Ja ) - Taste bestätigen. Danach erscheint „store“ in der Anzeige. Wenn gespeichert werden soll, ist die Taste wiederholt zu drücken.
8.4 Auswahl des Justiergewichtes Bei der Modellreihe KERN DE kann das Justiergewicht aus drei vorgegebenen Nenn- werten (ca.1/3; 2/3; Max) gewählt werden (siehe auch Tabelle 1 unten, Werkseinstel- lung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen.
8.5 Schnittstelle RS232C Datenausgabe über Schnittstelle RS 232 C Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind. 8.5.1 Datenübertragungsmodus Datenübertragungsmodus einstellen Waagenanzeige Taste so lange gedrückt halten, bis „Unit"...
8.6 Auswahl Druckausgabe Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden. Dazu ist wie folgt vorzugehen: ( gilt nicht für der Datenübertragungsmodus BAPr ) Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 2 mal betätigen, im Display erscheint „LAPr“.
8.7 Zurücksetzen auf Werkseinstellung Mit dieser Funktion werden die manuell vorgenommenen Änderungen der Einstellun- gen im Menü wieder auf Werkseinstellung zurückgesetzt. Dazu die Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 9 mal betätigen, im Display erscheint „rst“.
Baudrate wählbar auf 1200, 2400, 4800 und 9600 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 9.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht) Pin 2: Transmit data...
9.3.3 AU PC Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist. e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe 10 11 12 13 14 15 16 17 CR LF f. Format im Fehlerfall g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe CR LF 9.3.4 rE Cr Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als...
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschaltet Zustand mit dem enthalte- nen Schnittstellenkabel zu verbinden.
Verschüttetes Wägegut sofort entfernen. 10.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 10.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.
11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung M ögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
