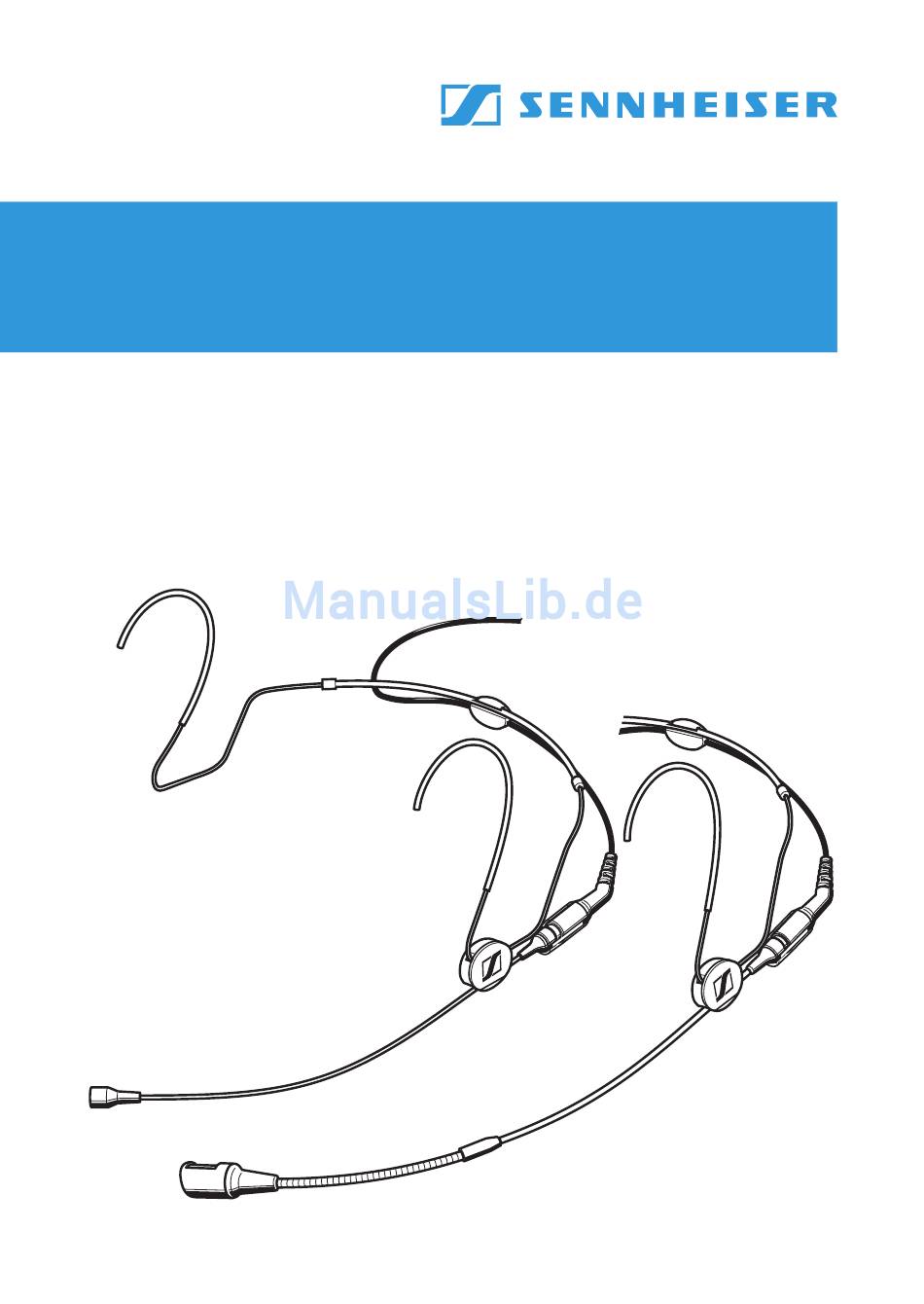

- Seite 1 HSP 2 HSP 4 Bedienungsanleitung Instructions for use Notice d‘emploi Istruzioni per l‘uso Instrucciones de uso Gebruiksaanwijzing...
-
Seite 2: Inhaltsverzeichnis
Technische Daten HSP 4/HSP 4-M ..........25 Herstellererklärungen ................27 Sie haben die richtige Wahl getroffen! Dieses Sennheiser-Produkt wird Sie viele Jahre durch Zuverlässig- keit und einfache Bedienung überzeugen. Dafür garantiert Senn- heiser mit seinem guten Namen und seiner in mehr als 60 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektroakus- tischer Produkte. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie diese Bedienungsanleitung sorgfältig und vollstän- dig, bevor Sie das Gerät benutzen. • Bewahren Sie die Bedienungsanleitung für die weitere Nut- zung so auf, dass sie jederzeit für alle Benutzer zugänglich ist. • Geben Sie das Gerät an Dritte stets zusammen mit der Bedie- nungsanleitung weiter. -
Seite 4: Lieferumfang
Lieferumfang Zum Lieferumfang des HSP 2/HSP 4 gehören: 1 Mikrofonarm 1 Nackenbügel 5 Clips 1 Silikonschlauch 1 Anschlusskabel 1 Kunststoffkoffer mit Formausschnitt 1 Windschutz (nur für HSP 4) 2 Aufsteckkappen kurz und lang (nur für HSP 2) 1 Bedienungsanleitung 1 Garantiekarte... -
Seite 5: Hsp 2/Hsp 4
Die 24 verfügbaren HSP Varianten unterscheiden sich in ihrer Größe, ihren Farben und Steckern (siehe siehe „HSP 2 Kabelvarianten“ auf Seite 11, siehe „HSP 4 Kabelvari- anten“ auf Seite 17). Es sind zwei Richtcharakteristiken erhältlich: •... -
Seite 6: Inbetriebnahme Hsp 2
Inbetriebnahme HSP 2 Das HSP 2 wird betriebsbereit ausgeliefert. Sie können das Mikro- fon auf der linken oder rechten Seite tragen. Wenn Sie die Seite nicht wechseln wollen, lesen Sie ab Seite 7 weiter. Mikrofon links oder rechts befestigen Am Nackenbügel befindet sich ein Clip für den beid- seitigen Gebrauch der Mikrofone. - Seite 7 Um den Mikrofonarm wieder zu befestigen: Drücken Sie erst den Mikrofonarm und dann den Nackenbü- gel in den Clip ein, wie in der Abbildung gezeigt. Schließen Sie den Clip.
-
Seite 8: Mikrofonarm Und Nackenbügel Ausrichten
Mikrofonarm und Nackenbügel ausrichten Um den bestmöglichen Tragekomfort und den optimalen Sitz des Mikrofons zu erzielen, passen Sie den Nackenbügel und den Mikro- fonarm an Ihre Kopfgröße an. VORSICHT! Schäden am Mikrofonarm! Der Mikrofonarm kann brechen oder in seiner Funk- tion beeinträchtigt werden, wenn Sie ihn an der fal- schen Stelle biegen oder drehen. - Seite 9 Nackenbügel einstellen Der Nackenbügel ist einstellbar und ermöglicht einen optimalen Sitz. Verändern Sie den Umfang am hinteren Ende des Nackenbü- gels, für einen festen und angenehmen Sitz. Falls erforderlich passen Sie den Nackenbügel an den Ohr- bögen an. Kabel in der Zugentlastung befestigen Befestigen Sie das Mikrofonka- bel in der Halterung hinten am Nackenbügel.
-
Seite 10: Windschutz Hsp 2
Windschutz HSP 2 Bei Nahbesprechung und Außen- aufnahmen stören Windgeräu- sche. Mit den Windschutzkompo- nenten MZW 2 und MZW 02 wird » dies deutlich vermindert. Zunächst verwenden Sie bitte den Windschutz MZW 2 . Er vermin- dert Windgeräusche um maximal 20 dB. -
Seite 11: Höhenanhebung Durch Aufsteckbare Kappen
Höhenanhebung durch aufsteckbare Kappen Im Lieferumfang Ihres Mikrofons HSP 2 finden Sie zwei unter- schiedlich lange Aufsteckkappen. Mit diesen Frequenzgangkap- pen verändern Sie die Sensibilität des Mikrofons im Präsenzbe- reich (siehe „Frequenzgang HSP 2“ auf Seite 24): • Kurze Aufsteckkappe: MZC 2-1 (2 dB Höhenanhebung) •... -
Seite 12: Hsp 2 Kabelvarianten
Die Mikrofone sind in 2 Größen erhältlich. Die Bezeichnung M steht für ein Modell mit kleinerem Nackenbügel- und Mikrofonarm. Kabel mit 3-poligem Schraub-Spezialstecker Geeignet für die Sennheiser Taschensender SK 50, SK 250, SK 5012 und SK 3063. HSP 2 anthrazit Art.-Nr. -
Seite 13: Inbetriebnahme Hsp 4
Inbetriebnahme HSP 4 Das HSP 4 wird betriebsbereit ausgeliefert. Sie können das Mikro- fon auf der linken oder rechten Seite tragen. Wenn Sie die Seite nicht wechseln wollen, lesen Sie ab Seite 14 weiter. Mikrofon links oder rechts befestigen Am Nackenbügel befindet sich ein Clip für den beid- seitigen Gebrauch der Mikrofone. - Seite 14 Um den Mikrofonarm wieder zu befestigen: Drücken Sie erst den Mikrofonarm und dann den Nackenbü- gel in den Clip ein, wie in der Abbildung gezeigt. Schließen Sie den Clip.
-
Seite 15: Mikrofonarm Und Nackenbügel Ausrichten
Mikrofonarm und Nackenbügel ausrichten Um den bestmöglichen Tragekomfort und den optimalen Sitz des Mikrofons zu erzielen, passen Sie den Nackenbügel und den Mikro- fonarm an Ihre Kopfgröße an. VORSICHT! Schäden am Mikrofonarm! Der Mikrofonarm kann brechen oder in seiner Funk- tion beeinträchtigt werden, wenn Sie ihn biegen oder drehen. -
Seite 16: Ausrichtung Einsprachekorb
Ausrichtung Einsprachekorb Hinweise: – Vermeiden Sie eine Positionierung direkt vor dem Mund, da das Mikrofon sonst verstärkt Atemgeräusche aufnimmt und Feuchtigkeit das Klangbild verändern kann. – Achten Sie darauf, dass der Einsprachekorb mit einem hörbaren Klick aufgesteckt wird. – Beachten Sie dabei unbe- dingt die Einspracherich- tung. -
Seite 17: Kabel In Der Zugentlastung Befestigen
Kabel in der Zugentlastung befestigen Befestigen Sie das Mikrofonkabel in der Halterung hinten am Nacken- bügel. Hinweis: Wenn Sie die dünne Kabelvari- ante nutzen, verwenden Sie die Kabelhülse für eine festen Sitz. -
Seite 18: Hsp 4 Kabelvarianten
Die Mikrofone sind in 2 Größen erhältlich. Die Bezeichnung M steht für ein Modell mit kleinerem Nackenbügel- und Mikrofonarm. Kabel mit 3-poligem Schraub-Spezialstecker Geeignet für die Sennheiser Taschensender SK 50, SK 250, SK 5012 und SK 3063. HSP 4 anthrazit Art.-Nr. -
Seite 19: Pflege Und Wartung
Reinigen Sie das Gerät ausschließlich mit einem weichen, leicht feuchten Tuch. Einsprachekorb reinigen (nur HSP 4) Ziehen Sie den Einsprachekorb vorsichtig von der Kapsel ab, um ihn zu reinigen oder auszutauschen. Benetzen Sie eine kleine Bürste (Borstenpinsel oder Zahn- bürste) mit Isopropanol. - Seite 20 Kontakte am Anschlusskabel reinigen Beim täglichen Gebrauch können sich durch Schweiß Salzablage- rungen auf dem Stecker und an der Buchse bilden. Reinigen Sie den Stecker und die Buchse mit handelsüblichem Isopropanol. Um diese Verbindung zu lösen: Schieben Sie den Silikonschlauch zur Seite.
- Seite 21 Trocknen Sie den Stecker und die Buchse mit einem weichen Tuch oder einem kleinen Stück Watte und klopfen Sie sie vor- sichtig ab. Lassen Sie Stecker und Buchse etwa 1 Stunde offen trocknen, damit sich noch vorhandenes Isopropanol verflüchtigt. Schieben Sie den Silikonschlauch wieder auf den Stecker. Verbinden Sie den Stecker mit der Buchse.
-
Seite 22: Zubehör
Zubehör Für das HSP 2/HSP 4 sind folgende Artikel als Ersatzteile oder Zubehör erhältlich: Ersatzteile für HSP 2 Artikel Art.-Nr. Mikrofonarm, Kugel, beige 511711 Mikrofonarm, Kugel, anthrazit 511712 Mikrofonarm HSP-M, Kugel, anthrazit 515280 Mikrofonarm HSP-M, Kugel, beige 515281 Aufsteckkappe MZC 2-1, kurz, anthrazit... - Seite 23 Windschutz-Schaum MZW 4, schwarz 510862 Windschutz-Schaum MZW 4, beige 510863 Set Clip HSP 4, beige 528167 Set Clip HSP 4, schwarz 528168 Ersatzteile für HSP 2 und HSP 4 Artikel Art.-Nr. Nackenbügel, anthrazit 511709 Nackenbügel, beige 511710 Nackenbügel HSP-M, anthrazit 515278 Nackenbügel HSP-M, beige...
-
Seite 24: Technische Daten
Technische Daten Technische Daten HSP 2/HSP 2-M Übertragungsbereich 20−20.000 Hz ± 3 dB Richtcharakteristik Kugel Nennimpedanz (bei 1 kHz) 1 kΩ Min. Abschlussimpedanz 4,7 kΩ Empfindlichkeit 2 mV/Pa ± 3 dB Kapseldurchmesser 4,8 mm Grenzschalldruckpegel 150 dB Ersatzgeräuschpegel 28 dB (A) Stromaufnahme ca. - Seite 25 Polardiagramm HSP 2 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 125 Hz 2000 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang HSP 2 - 35 - 40 - 45 - 50 - 55 - 60...
-
Seite 26: Technische Daten Hsp 4/Hsp 4-M
–10 °C bis +50 °C Kabellänge 1,6 m Mikrofonarmdurchmesser 2,0 mm Gewicht HSP 4/HSP 4-M 4,8 g/4,0 g Stecker siehe „HSP 4 Kabelvarianten“ auf Seite 17 Nackenbügel Durchmesser HSP 4/HSP 4-M 110 mm/80 mm Gewicht HSP 4/HSP 4-M 4,4 g/4,0 g... - Seite 27 Polardiagramm HSP 4 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 125 Hz 2000 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang HSP 4 - 35 - 40 - 45...
-
Seite 28: Herstellererklärungen
2 Jahre Konformitätserklärung Diese Geräte ensprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinie 2004/108/EU. Die Erklärung steht im Internet unter www.sennheiser.com zur Verfügung. WEEE-Erklärung Bitte entsorgen Sie dieses Gerät am Ende seiner Nut- zungsdauer bei Ihrer örtlichen kommunalen Sammel-... - Seite 29 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany Phone +49 (5130) 600 0 Printed in Germany Fax +49 (5130) 600 300 Publ. 01/08 www.sennheiser.com 527045/A01...
