- Seite 1 BEDIENUNGSANLEITUNG HS 2 INSTRUCTIONS FOR USE NOTICE D‘EMPLOI ISTRUZIONI PER L‘USO INSTRUCCIONES PARA EL USO GEBRUIKSAANWIJZING HS2_27_9_02 02.10.2002, 11:44 Uhr...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung ..................3 Instructions for use ..................9 Notice d‘emploi .................... 15 Istruzioni per l‘uso ..................21 Instrucciones para el uso ................27 Gebruiksaanwijzing ..................33 HS2_27_9_02 02.10.2002, 11:44 Uhr... -
Seite 3: Bedienungsanleitung

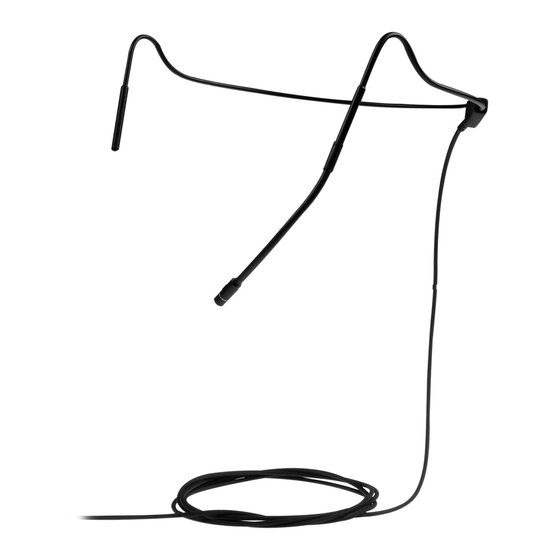

HS 2 BEDIENUNGSANLEITUNG HS2_27_9_02 02.10.2002, 11:44 Uhr... - Seite 4 HS 2 HS 2 ist ein Kopfbügelmikrofon mit Stahladerkabel und Spezialstecker. Das Kondensatormikrofon mit Kugelcharakteristik genügt höchsten Ansprüchen an Klangqualität und Robustheit. Es ist für Gesang- und Sprachübertragung in allen Bereichen der Übertragungstechnik geeignet. HS 2 (anthrazit): Art.-Nr. 05336 HS 2-1 (beige): Art.-Nr.
-
Seite 5: Höhenanhebung Durch Aufsteckbare Kappen
Höhenanhebung durch aufsteckbare Kappen Als Zubehör zu Ihrem Mikrofon sind zwei unterschiedlich lange Aufsteckkappen erhältlich. Mit diesen Kappen lässt sich die Höhenübertragung beeinflussen. Schieben Sie die Kappe bis zur zweiten Raste über den Mikrofonkopf. Beachten Sie das Frequenzdiagramm auf der Seite 38. Kurze Aufsteckkappe: MZC2-1 Art.-Nr. - Seite 6 Windschutz Bei Nahbesprechung und Außenaufnahmen stören Blas- und Windgeräusche. Mit den Windschutzkomponenten MZW 2 und MZW 02 wird dies deutlich vermindert. Zunächst verwenden Sie bitte den Windschutz MZW 2. Er vermindert das Blas- oder Windgeräusch um ca. 20 dB. MZW 2 Eine weitere Verminderung des Blas- oder Windgeräusches um 10 dB erreichen Sie mit dem zusätzlichen...
-
Seite 7: Technische Daten
Technische Daten HS 2 HS 2-1 Richtcharakteristik Kugel Kugel Übertragungsbereich 20-20000 Hz 20-20000 Hz ± 3 dB ± 3 dB Freifeldleerlauf- 5 mV / Pa 5 mV / Pa ± 3 dB ± 3 dB Übertragungsfaktor (1kHz) 1000 Ω 1000 Ω... - Seite 8 HS2_27_9_02 02.10.2002, 11:44 Uhr...
-
Seite 9: Instructions For Use
INSTRUCTIONS FOR USE HS 2 HS2_27_9_02 02.10.2002, 11:44 Uhr... - Seite 10 The HS 2 is a condenser omni-directional headmic fitted with a steel wire cable and a special connector. It fulfils the most stringent demands on sound quality and is extremely rugged. The HS 2 is suitable for both vocal and speech applications in all areas of live work.
- Seite 11 Adapting the treble response to different requirements Two caps with different lengths are available as accessories. With these caps you can influence the treble response. Slide the cap onto the microphone head until it locks into place. Please refer to the frequency responses curves on page 38. Short cap: MZC2-1 Cat.
- Seite 12 Windshields Wind noise impairs the quality of outdoor recording and close-miking. The MZW 2 and MZW 02 windshields considerably reduce the wind noise. Please first use the MZW 2 windshield. This windshield reduces the wind noise by approx. 20 dB. MZW 2 You may further reduce the wind noise by 10 dB by using the additional...
-
Seite 13: Technical Data
Technical data HS 2 HS 2-1 Pick-up pattern omni-directional omni-directional Frequency response 20-20000 Hz 20-20000 Hz ± 3 dB ± 3 dB Sensitivity 5 mV / Pa 5 mV / Pa ± 3 dB ± 3 dB (free field, no load) (1kHz) 1000 Ω... - Seite 14 HS2_27_9_02 02.10.2002, 11:44 Uhr...
-
Seite 15: Notice D'emploi
NOTICE D‘EMPLOI HS 2 HS2_27_9_02 02.10.2002, 11:44 Uhr... -
Seite 16: Points Forts
HS 2 Le HS 2 est un micro serre-tête équipé d’un câble en fil d’acier et d’un connecteur spécial. Ce micro électrostatique à polarisation permanente, avec directivité omni-directionnelle, satisfait aux critères les plus exigeants au plan de la qualité sonore et de la robustesse. Destiné à la transmission de la parole/ du chant dans tous les domaines de la transmission en direct. - Seite 17 Augmentation des aigus Deux capuchons de longueur différente sont disponibles en accessoires. Ces capuchons servent à influer le registre aigu. Mettre le capuchon sur la capsule jusqu’au deuxième cran. Voir aussi les courbes de réponse, page 38. Capuchon court : MZC2-1 N°...
- Seite 18 Bonnettes Lors de l’utilisation du micro en extérieur ou avec des distances micro / lèvres très petites, la prise de son est perturbée par les bruits de vent et les plosives. Les bonnettes MZW 2 et MZW 02 suppriment ces bruits gênants. Mettre d’abord la bonnette MZW 2, qui permet de réduire les bruits de vent et les plosives de approx.
-
Seite 19: Caractéristiques Techniques
Caractéristiques techniques HS 2 HS 2-1 Directivité omni omni Bande passante 20-20000 Hz 20-20000 Hz ± 3 dB ± 3 dB Facteur de transmission 5 mV / Pa 5 mV / Pa ± 3 dB ± 3 dB à vide (1 kHz) 1000 Ω... - Seite 20 HS2_27_9_02 02.10.2002, 11:44 Uhr...
-
Seite 21: Istruzioni Per L'uso
ISTRUZIONI PER L’USO HS 2 HS2_27_9_02 02.10.2002, 11:44 Uhr... -
Seite 22: Caratteristiche
HS 2 HS 2 è un microfono a cuffia con cavo a fili in acciaio e spina speciale. Il microfono a condensatore con caratteristica onnidirezionale soddisfa le più elevate esigenze di qualità del suono e robustezza. Adatto per la trasmissione di canto e parlato in tutti i campi della tecnica di trasmissione del suono. - Seite 23 Sollevamento attraverso coperchi innestabili In dotazione con il Vostro microfono trovate due coperchi innestabili di diversa lunghezza. Con questi coperchi è possibile influire sulla trasmissione in altezza. Spingete il coperchio sopra la capsula del microfono fino al secondo dispositivo d’arresto. Prestate attenzione al diagramma di frequenza a pagina 38.
- Seite 24 Protezione dal vento In caso di registrazioni a poca distanza e all’esterno i rumori di soffio e vento creano disturbo. Attraverso i componenti di protezione dal vento MZW 2 e MZW 02 questi vengono ridotti notevolmente. Usate prima il dispositivo antivento MZW 2.
-
Seite 25: Dati Tecnici
Dati tecnici HS 2 HS 2-1 Caratteristica di direttività omnidirezionale omnidirezionale Banda di trasmissione 20-20000 Hz 20-20000 Hz ± 3 dB ± 3 dB Risposta sensibilità 5 mV / Pa 5 mV / Pa ± 3 dB ± 3 dB nel campo libero (1kHz) 1000 Ω... - Seite 26 HS2_27_9_02 02.10.2002, 11:44 Uhr...
-
Seite 27: Instrucciones Para El Uso
HS 2 INSTRUCCIONES PARA EL USO HS2_27_9_02 02.10.2002, 11:44 Uhr... -
Seite 28: Características
HS 2 El HS 2 es un micrófono de cabezal con cable de conductores de acero y clavija especial. El micrófono de condensador con característica esférica, satisface los más altos requisitos de calidad acústica y solidez. Idóneo para la transmisión de canto y de voz, así... - Seite 29 Elevación de agudos mediante caperuza enchufable Como accesorios para su micrófono están disponibles dos caperuzas enchufables de diferente longitud. Con estas caperuzas puede influenciarse la transmisión de agudos. Corra la caperuza sobre el cabezal del micrófono hasta el segundo tope. Observe el diagrama de frecuencia expuestos en la página 38.
- Seite 30 Protección contra el viento En las entrevistas a corta distancia y tomas en exteriores molestan los ruidos del aliento y del viento. Este efecto se reduce significantemente mediante los componentes de protección contra el viento MZW 2 y MZW 02. Sírvase primeramente de la protección contra el viento MZW 2.
-
Seite 31: Datos Técnicos
Datos técnicos HS 2 HS 2-1 Caraterística direcional Esfera Esfera Gama de transmisión 20-20000 Hz 20-20000 Hz ± 3 dB ± 3 dB Factor de transmisión de campo 5 mV / Pa 5 mV / Pa ± 3 dB ± 3 dB libre en vacío (1kHz) - Seite 32 HS2_27_9_02 02.10.2002, 11:44 Uhr...
-
Seite 33: Gebruiksaanwijzing
GEBRUIKSAANWIJZING HS 2 HS2_27_9_02 02.10.2002, 11:44 Uhr... - Seite 34 De HS2 een hoofdbeugelmicrofoon met staaldraadkabels en speciale stekkers. Op het gebied van klank en robuustheid voldoet deze condensatormicrofoon met kogelkarakteristiek aan de hoogste eisen. Geschikt voor de overdracht van zang/spraak en instrumenten voor alle sectoren van de overdrachtstechniek. HS 2 ( Art.nr. 05336 anthraciet HS 2-1 (beige): Art.nr.
- Seite 35 Hoogteaanpassing met behulp van opsteekbare kappen Als accessoire worden bij uw microfoon twee kappen met een verschillende lengte geleverd. Met deze kappen kan de overdracht van hoge tonen worden beïnvloed. Schuif de kap tot de tweede vergrendelring over de kop van de microfoon. Raadpleeg tevens het frequentiediagram op pagina 38.
- Seite 36 Windbescherming Indien van dichtbij in de microfoon wordt gesproken bij buitenopnamen is ademhalings- en windgeruis vaak een storende factor. Met de windkappen MZW 2 en MZW 02 worden deze geluiden aanzienlijk verminderd. Gebruik in eerste instantie de windkap MZW 2. Ademhalings- en windgeruis wordt ca.
-
Seite 37: Technische Gegevens
Technische gegevens HS 2 HS 2-1 Richtkarakteristiek Rondom Rondom Frequentieweergave 20-2000 Hz 20-20000 Hz ± 3 dB ± 3 dB Onbelaste 5 mV/Pa 5 mV/Pa ± 3 dB ± 3 dB gevoeligheid (1 kHz) Nominale impedantie 1000 ohm 1000 ohm Min. - Seite 38 Frequenzgang des Mikrofons Mikrofonentfernung zum Mundwinkel: 3 cm ohne Aufsteckkappe mit MZC2-1 mit MZC2-2 mit MZW 2 mit MZW 2 und MZW 02 Frequency response curves of the microphone Microphone placed in the corner of the mouth, distance to the mouth 3 cm capsule only with MZC2-1 with MZC2-2...
-
Seite 39: Konformitätserklärung
Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, daß dieses Gerät die anwendbaren CE-Normen und Vorschriften erfüllt. Approval Sennheiser electronic GmbH & Co. KG declare that this device is in compliance with the applicable CE standards and regulations. Certification Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité... - Seite 40 Aktuelle Informationen zu Sennheiser-Produkten erhalten Sie auch im Internet unter „http://www.sennheiser.com“. Up to date information on Sennheiser products can also be found on the Internet at “http://www.sennheiser.com”. Vous trouverez également toutes les informations actuelles relatives aux produits Sennheiser sur Internet, sous “http://www.sennheiser.com“.
