Sennheiser e914 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für e914:
- Bedienungsanleitung (11 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für Sennheiser e914
Inhaltszusammenfassung für Sennheiser e914

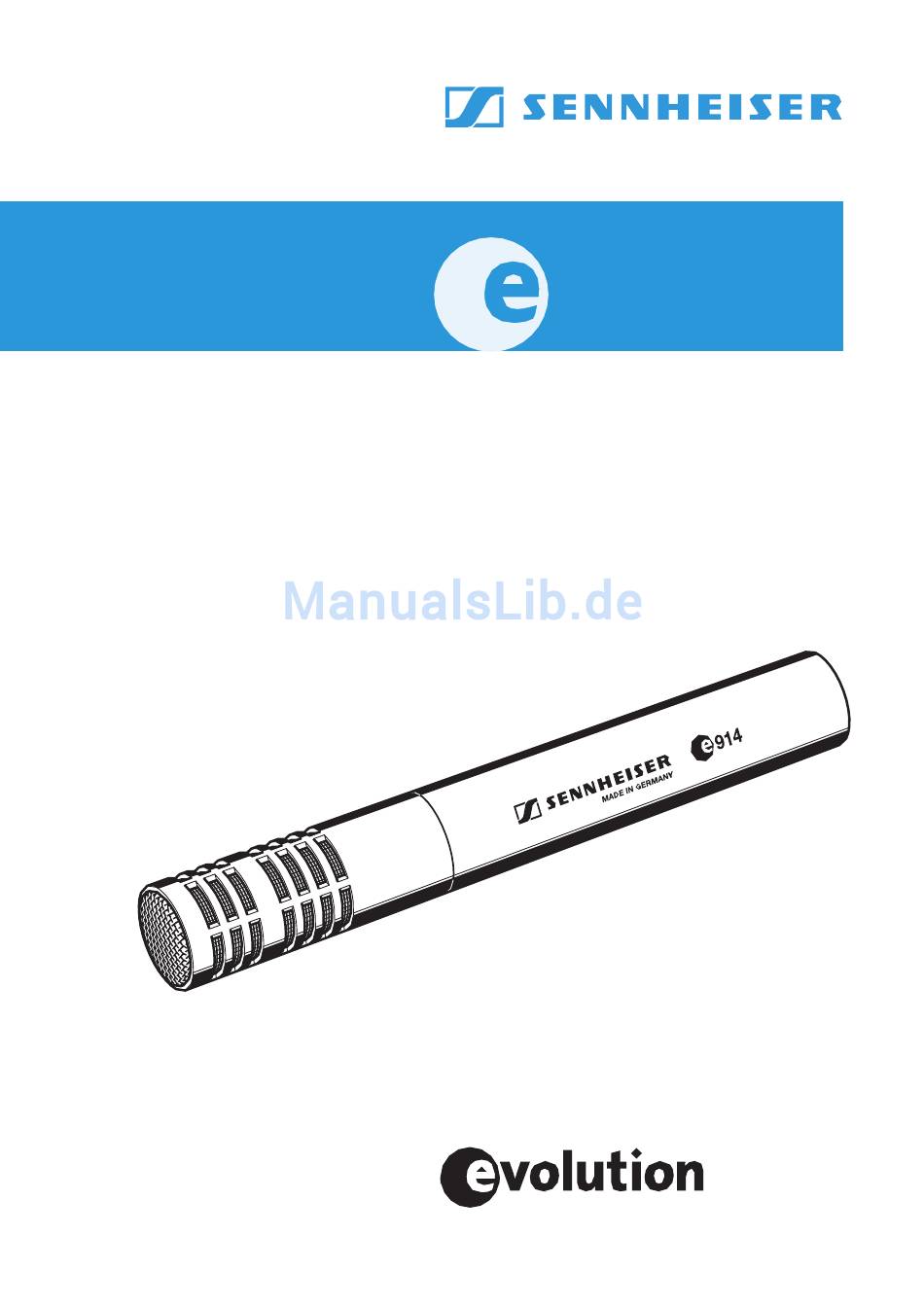

- Seite 1 Bedienungsanleitung Instructions for use Notice d‘emploi Istruzioni per l‘uso Instrucciones para el uso Gebruiksaanwijzing...

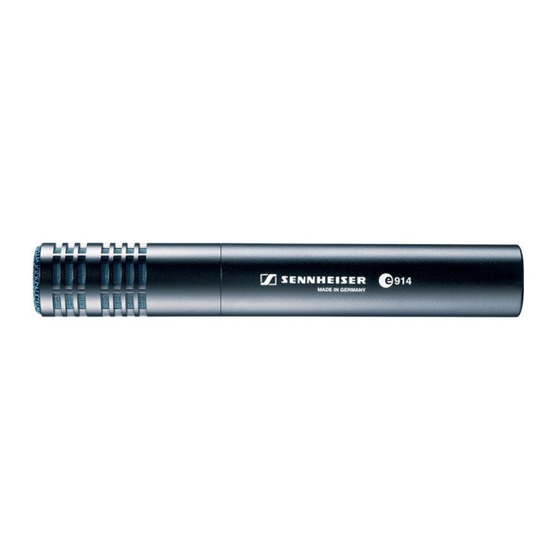

- Seite 2 914 ist ein dauerpolarisiertes Kondensator-Mikro- fon mit Nierencharakteristik. Es wurde für anspruchsvolle Einsätze entwickelt, bei denen ein erweiterter Frequenz- bereich, hohe Pegelfestigkeit, schnelles Einschwingver- halten und eine kompakte Bauform erforderlich sind. Mit seinem Übertragungsbereich von 20 Hz bis 20 kHz fängt 914 den vollen Raumklang und den gesamten Klangkörper des Instrumentes ein.
- Seite 3 Lieferumfang Mikrofon Mikrofontasche Mikrofonklemme MZQ 800 Windschirm MZW 64 Bedienungsanleitung Garantiekarte Hinweis: Dieses Mikrofon ist nicht mit dem Speise-Adapter-Modul K6 kompatibel.
- Seite 4 Vordämpfung und Empfindlichkeit 914 ist mit einer integrierten, schaltbaren Vor- dämpfung (Empfindlichkeit; A) und einem Bassfilter (B) ausgestattet. Einstellen der Empfindlichkeit (A) Die Empfindlichkeit dieses Mikrofons kann wahlweise unverändert bleiben (0) oder um 10 dB bzw. 20 dB ver- ringert werden. Diese Anpassung empfiehlt sich, wenn die Gefahr besteht, dass das Mikrofon oder der nachfol- gende Mikrofoneingang übersteuert werden z.B.
- Seite 5 Frequenzgang Dämpfung - 35 - 40 - 45 - 50 - 55 - 60 - 65 - 70 1000 2000 5000 10000 20000 Hz 0 dB -10 db -20 db Einstellen des Bassschalters (B) 914 ist für eine sehr tiefreichende Basswiedergabe ausgelegt.
- Seite 6 Mikrofon platzieren Schlagzeug Positionierung Kommentar Die Ausrichtung des Mikrofons nach unten auf die Hi-Hat, einige Zentimeter vom Rand entfernt, ergibt einen natürlichen, hellen Klang. Unerwünschte tieffrequente Schallanteile evtl. durch Hochpassfilterung entfernen. Achtung: Beim Schließen der Hi-Hat ent- steht ein starker Luftstrom am Rand. Wird das Mikrofon zu nah am Rand platziert, kön- nen aufgrund des Luftstroms Störgeräusche auftreten.
-
Seite 7: Anschlussbelegung Xlr
Polardiagramm 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Anschlussbelegung XLR-3... - Seite 8 Technische Daten Wandlerprinzip dauerpolarisiertes Kondensatormikrofon Übertragungsbereich 20 – 20.000 Hz Richtcharakteristik Niere Phantomspeisung 48 V/2,2 mA Freifeld-Leerlauf- Übertragungsfaktor (1kHz) 7 mV/Pa; 2,3 mV/Pa / 0,7 mV/Pa (mit Vordämpfung) Ersatzgeräuschpegel A-bewertet (DIN IEC 651) 19 dB CCIR-bewertet (CCIR 468-3) 30 dB Vordämpfung 0, -10, -20 dB Bass-Filter...
-
Seite 9: Übersicht Mikrofonanwendungen
Übersicht Mikrofonanwendungen Modell Anwendung Gesang Chor Studio, akust. Instrumente Orchester Trompete, Posaune Saxophon Akustische Gitarre Akustischer Bass Gitarrenverstärker Bassverstärker Leslie Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom Congas Becken Percussion Overhead Konferenztisch, Altar Rednerpult Theaterbühne... - Seite 10 Herstellererklärungen Garantie 2 Jahre Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Ge- rät die anwendbaren CE-Normen und Vorschriften erfüllt. WEEE-Erklärung Bitte entsorgen Sie dieses Gerät am Ende seiner Nutzungsdau- er bei Ihrer örtlichen kommunalen Sammelstelle oder im Re-...
- Seite 12 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 04/07 511911/A01...
