VideoJet X10
Schaltausgänge
Der VideoJet X10 verfügt über vier Relaisausgänge zum Schalten externer Geräte, zum
Beispiel Leuchten oder Alarmsirenen. Diese Schaltausgänge können Sie während einer
aktiven Verbindung mit dem VideoJet X10 manuell betätigen. Darüber hinaus können die
Ausgänge bei entsprechender Konfiguration als Reaktion auf ein Alarmsignal zum Beispiel
automatisch Alarmsirenen oder andere Geräte aktivieren. Die Schaltausgänge befinden sich
ebenfalls an der orangen Klemmenbuchse (siehe Abschnitt 8.8 Klemmenbuchse, Seite 117).
VORSICHT!
!
Die Relaiskontakte dürfen mit maximal 30 V und 2 A (SELV) belastet werden.
Fernanzeige des Verbindungsstatus
Bei bestehenden Videoverbindungen zum VideoJet X10 blinkt die LED Connect auf der
Frontseite des Gerätes. Die LED gibt auch Informationen zur Betriebsbereitschaft und
signalisiert einen Gerätedefekt (siehe Abschnitt 8.4 LEDs, Seite 115).
Sie können eine zusätzliche Zwei-Farben-LED als Fernanzeige an den VideoJet X10
anschließen. Damit erhalten Sie die gleichen Informationen wie mit der eingebauten LED
Connect. Der Anschluss einer Fernanzeige kann hilfreich sein, wenn der VideoJet X10 an
einem schwer zugänglichen oder schlecht einsehbaren Ort installiert ist, zum Beispiel in
einem Kabelkanal oder auf einer Mastspitze. Die Fernanzeige-LED sollte ebenso wie die
eingebaute LED die beiden Farben Rot und Grün zeigen, um Verwechslungen zu vermeiden.

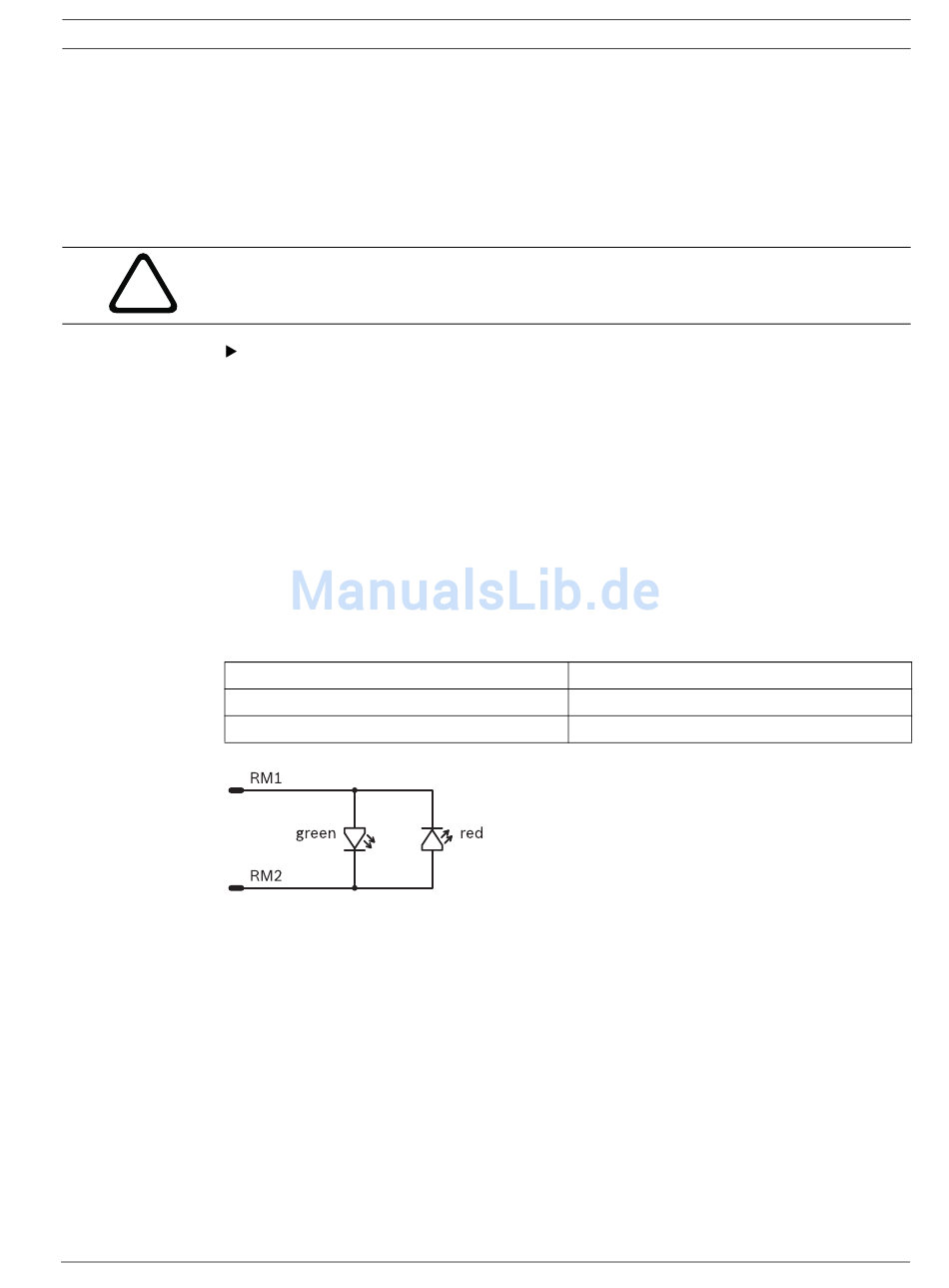

Beachten Sie die nachfolgenden Spezifikationen und das Anschlussschema:
Spannung zwischen RM1 und RM2
Strom zwischen RM1 und RM2
Quellenwiderstand
1.
2.
Bosch Security Systems
Legen Sie die Leiter auf die entsprechenden Klemmen des orangen Klemmensockels (R1
bis R4) und prüfen Sie anschließend den festen Sitz der Verbindung.
Legen Sie die Leiter der LED auf die entsprechenden Klemmen des orangen
Klemmensockels (RM1 und RM2) und prüfen Sie anschließend den festen Sitz der
Verbindung.
Prüfen Sie die Übereinstimmung der Signale an der LED Connect am VideoJet X10 und
an der Fernanzeige-LED.
Installations- und Bedienungshandbuch
3,3 V DC max.
25 mA max.
140 Ohm typ.
Installation | de
23
DOC | V4.0 | 2009.06
