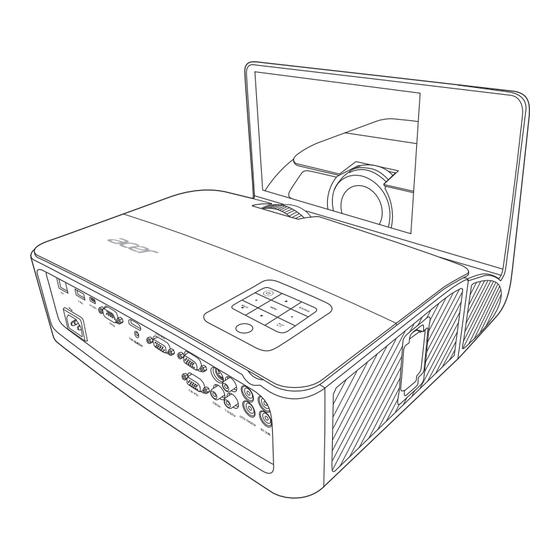

- Seite 1 Acer Projektor U5220/R215/PU-X15/U5320W/R225/ PU-W15/U5520B/R245E/PU-815K/ U5520i/R245R/PU-815F-Serie Benutzerhandbuch...
- Seite 2 Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.
-
Seite 3: Informationen Für Ihre Sicherheit Und Komfort
Informationen für Ihre Sicherheit und Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. -
Seite 4: Auf Die Stromversorgung Achten
• Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden. • Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann. -
Seite 5: Instandsetzen Des Produkts
Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •... - Seite 6 Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Wandmontageinstallation anzeigen. Verwenden Sie nur das Wandmontageset von Acer, um den Projektor zu installieren. Achten Sie darauf, dass er sicher installiert wird.
-
Seite 7: Vorsicht Mit Dem Gehör
Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte http://www.acer-group.com/public/Sustainability/index.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. -
Seite 8: Das Allererste
viii Das allererste Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird. -
Seite 9: Inhaltsverzeichnis
Informationen für Ihre Sicherheit und Komfort Das allererste viii Benutzungshinweise viii Vorsichtsmaßnahmen viii Einführung Produktmerkmale Lieferumfang Projektor - Übersicht Aussehen des Projektors Bedienfeld Fernbedienungslayout MHL Funktion Einleitung Inbetriebnahme Anschließen des Projektors Ein-/Ausschalten des Projektors Einschalten des Projektors Ausschalten des Projektors Einstellen des Projektionsbildes So optimieren Sie die Bildgröße und Entfernung So erhalten Sie eine bevorzugte Bildgröße durch... - Seite 10 Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Verwendung des/der inneren Anschlusses/Anschlüsse Auswechseln der Lampe Wandmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
-
Seite 11: Einführung
DIESER PROJEKTOR KANN NUR AN DER WAND BEFESTIGT WERDEN. ® • Technologie U5220/R215/PU-X15: Native XGA-Auflösung von 1024 x 768, Auto- / 4:3- / 16:9-Seitenverhältnis unterstützt U5320W/R225/PU-W15: Native WXGA-Auflösung von 1280 x 800, Auto- / Vollbild- / 4:3- / 16:9 / L.Box-Seitenverhältnis unterstützt U5520B/R245E/PU-815K/U5520i/R245R/PU-815F: Native 1080p-Auflösung von 1920 x 1080, Auto- / Vollbild- / 4:3- / 16:9 / L.Box-Seitenverhältnis... - Seite 12 • Erweiterte Trapezkorrektur für eine optimale Vorführungen • Mehrsprachige Bildschirmmenüs (OSD-Menüs). • Manueller Fokus / Zoomprojektionsobjektiv • 2X digitale Zoom- und Schwenkfunktion ® ® • Konform mit den Betriebssystemen Microsoft Windows 2000, XP, 7, 8, ® 8.1, Vista , Macintosh •...
-
Seite 13: Lieferumfang
Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel VGA-Kabel Sicherheitskarte Benutzerhandbuch Fernbedienung (CD-ROM) Schnellstartanleitung Batterien x 2 Staubfilter (optional) SmartPen & PB Dongle USB WLAN Adapter Acer Projektor Multimedia (optional) (optional) (CD-ROM) (optional) Acer Projektor Multimedia WirelessHD Dongle Set Wandmontage-Set Kurzanleitung (optional) (optional) (SWM04) -
Seite 14: Projektor - Übersicht
Projektor - Übersicht Aussehen des Projektors Frontseite/Oberseite Beschreibung Beschreibung Fernbedienungsempfänger Stromschalter und die Betriebsanzeige-LED Spiegeln Projektionsobjektiv Lampenabdeckung Fokusring Bedienfeld HDMI (MHL) Anschluss Fernbedienungsempfänger Micro USB-Kabel 10 PB Dongle Einschub USB Anschluss (Typ A) (für ausgewählte Modelle) -
Seite 15: Rückseite
Rückseite 10 11 8 9 10 11 14 15 (U5220/R215/PU-X15/U5320W/R225/ 14 15 PU-W15) U5520B/R245E/PU-815K/U5520i/R245R/ PU-815F Beschreibung Beschreibung LAN (RJ45-Anschluss für 10/100 M-Ethernet) 9 S-Video-Eingang Composite Video-Eingang DC 5V AUSGANG USB Anschluss (Type A) 10 Audioeingang (L/R) USB Anschluss (Type B) -
Seite 16: Fernbedienungslayout
Funktion Beschreibung BACK Kehrt zur vorherigen Seite zurück. Stoppt die Wiedergabe von Mediendateien. Stopp TEMP Temperatur-LED SOURCE Drücken Sie auf „SOURCE“, um zwischen den Quellen RGB, Component, S-Video, Composite, HDMI (MHL) und HDTV umzuschalten. Four directional select keys Damit können Sie Elemente auswählen oder (Vier Pfeiltasten) Einstellungen ändern. - Seite 17 Funktion Beschreibung COMPONENT Mit dieser Taste wahlen Sie Component Video als Quelle aus. Dieser Anschluss unterstutzt YPbPr/YCbCr. S-VIDEO Mit dieser Taste wechseln Sie die Quelle auf S-Video. HDMI™/DVI Zum Wechsel der Quelle zu HDMI™ (oder DVI). (bei dem Modell mit HDMI™- oder DVI-Anschluss) Infrared transmitter Damit werden Signale an den Projektor gesendet.
-
Seite 18: Mhl Funktion Einleitung
MHL Funktion Einleitung Wenn Ihr Smartphone an einen Projektor angeschlossen ist, können Sie einige Taste auf der Fernbedienung verwenden, um Ihr Smartphone zu steuern. Drücken Sie eine Sekunde lang auf die „MODE“, um den MHL Steuerungsmodus aufzurufen oder zu verlassen. Drücken Sie nach Aufruf des MHL Steuerungsmodus auf „SOURCE“, um zwischen dem Navigationsmodus (Standard), Medienmodus und numerischen Modus zu wechseln. -
Seite 19: Inbetriebnahme
Inbetriebnahme Anschließen des Projektors • Für Modelle ohne Multimediafunktion Video/ DVD-Player, S-Videoausgabe Anzeigegerät Digitalempfänger, HDTV- Empfänger Smartphone/ Tablet RS232 R B G R B G HDTV adapter D-Sub Mikrofon Lautsprecher... - Seite 20 Beschreibung Beschreibung Netzkabel USB-Kabel VGA-Kabel 3-Cinch-Component-Kabel VGA-zu-Component Video-/HDTV-Adapter 10 HDMI (MHL)-Kabel Composite-Videokabel 11 RJ45-Kabel Audiokabel 12 WirelessHD Dongle S-Video-Kabel 13 Wireless Dongle RS232-Kabel Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet.
- Seite 21 • Für Modelle mit Multimediafunktion Video/ DVD-Player, S-Videoausgabe Digitalempfänger, Anzeigegerät HDTV- Empfänger Smartphone/ Tablet RS232 R B G R B G HDTV adapter D-Sub Mikrofon Lautsprecher...
- Seite 22 Beschreibung Beschreibung Netzkabel 3-Cinch-Component-Kabel VGA-Kabel 10 HDMI (MHL)-Kabel VGA-zu-Component Video-/HDTV-Adapter 11 RJ45-Kabel Composite-Videokabel 12 WirelessHD Dongle Audiokabel 13 Wireless Dongle S-Video-Kabel 14* USB Speichergerät/USB WLAN Adapter (optional) RS232-Kabel USB-Kabel Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet.
-
Seite 23: Ein-/Ausschalten Des Projektors
Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED leuchtet daraufhin rot. Schalten Sie den Projektor durch Drücken des Stromschalters Bedienfeld oder auf der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau. -
Seite 24: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie den Stromschalter, um den Projektor auszuschalten. Die folgende Meldung erscheint: „Den Stromschalter erneut drücken, um den Ausschaltvorgang fortzusetzen.“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet jetzt konstant rot, um den Standby-Modus anzuzeigen. Sie können jetzt den Netzstecker unbedenklich herauszuziehen. Bei Wahl von Sofort fortsetzen: Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. -
Seite 25: Einstellen Des Projektionsbildes
Einstellen des Projektionsbildes So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. • SVGA/XGA Wenn sich der Projektor 70 cm von der Leinwand entfernt befindet, wird bei einer Bildgröße von etwa 78,2"... - Seite 26 • WXGA Wenn sich der Projektor 70 cm von der Leinwand entfernt befindet, wird bei einer Bildgröße von etwa 92,2" eine gute Bildqualität erzielt. Hinweis: Beachten Sie entsprechend der nachstehenden Abbildung, dass bei einer Entfernung von 70 cm eine Höhe von 153 cm erforderlich ist.
- Seite 27 • 1080P Wenn sich der Projektor 70 cm von der Leinwand entfernt befindet, wird bei einer Bildgröße von etwa 94,2" eine gute Bildqualität erzielt. Hinweis: Beachten Sie entsprechend der nachstehenden Abbildung, dass bei einer Entfernung von 70 cm eine Höhe von 150 cm erforderlich ist.
-
Seite 28: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. • SVGA/XGA Damit Sie eine Bildgröße von 90" erhalten, platzieren Sie den Projektor in einer Entfernung von 0,9 m zur Projektionsfläche. - Seite 29 • WXGA Damit Sie eine Bildgröße von 90" erhalten, platzieren Sie den Projektor in einer Entfernung von 0,7 m zur Projektionsfläche. 0,7 m Gewünschte Entfernung B&C Höhe: 150 cm Von der Grundlinie bis zum Unterrand des Bildes 90" Gewünschte Bildgröße Gewünschte Bildgröße Entfernung (m) Oben (cm)
- Seite 30 • 1080P Damit Sie eine Bildgröße von 90" erhalten, platzieren Sie den Projektor in einer Entfernung von 0,7 m zur Projektionsfläche. 0,7 m Gewünschte Entfernung B&C Höhe: 143 cm Von der Grundlinie bis zum Unterrand des Bildes 90" Gewünschte Bildgröße Gewünschte Bildgröße Entfernung (m) Oben (cm)
-
Seite 31: Bedienung
Funktion zu ändern. Mit der Taste Pfeil nach rechts öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Sie können zu jeder Zeit auf die Taste „MENU“ drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren. -
Seite 32: Osd-Menüs
OSD-Menüs Der Projektor hat mehrsprachige Bildschirmmenüs (OSD-Menüs), mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENU“ am Bedienfeld oder auf der Fernbedienung, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü wählen Sie mit Hilfe der Tasten ein Element aus. -
Seite 33: Farbe
Farbe Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Zum Optimieren der Helligkeit. • Präsentation: Für Meeting-Präsentationen mit erhöhter Helligkeit. Anzeigemodus • Standard: Für die normale Umgebung. • Video: Für Videowiedergaben in einer hellen Umgebung. • Bildung: Für Bildungsumgebungen. - Seite 34 Hier stellen Sie die Farbtemperatur ein. Bei einer höheren Farbtemperatur Farbtemperatur wirkt das Bild kühler; bei einer niedrigeren Farbtemperatur erscheint es wärmer. Ist diese Funktion eingeschaltet, stimmt der Projektor den Stromverbrauch der Lampe entsprechend der Helligkeit des Dynamic Black projizierten Bildes dynamisch ab. Während der Projektion dunklerer Bilder reduziert sich der Stromverbrauch und der Bildkontrast wird zudem erhöht.
-
Seite 35: Bild
Bild • : Bei dieser Funktion wird das Bild „auf den Kopf gestellt“. Dies ist für eine Wandmontage des Projektors geeignet. Projektion • : Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“. So kann das Projektionsbild eines an der Wand befestigten Projektors auf eine durchscheinende Leinwand geworfen werden. - Seite 36 Passen Sie die Form und Größe eines Bildes manuell an, das an allen Seiten ungleichmäßig rechteckig ist. Drücken Sie wiederholt auf "MODE", um die Ecke auszuwählen, die Sie anpassen möchten. Drücken Sie auf die vier Richtungsauswahltasten, um die Bildform anzupassen. 4 Ecken Korrektur Hier können Sie die Schärfe des Bildes einstellen.
- Seite 37 Passt das Overscan-Verhältnis des HDMI-Bildes auf der Leinwand an. • Auto: Passt das Overscan-Verhältnis automatisch über die Informationen vom Wiedergabegerät an. HDMI-Suchinfo • Underscan: Wendet Overscan nie auf das HDMI-Bild an. • Overscan: Wendet Overscan immer auf das HDMI-Bild Hinweis: Im Videomodus werden die Funktionen „Hor. Position“, „Ver.
-
Seite 38: Einstellung
Einstellung Sie können Acer SmartPen alternativ zu Ihrer regulären Computermaus einsetzen. Halten Sie den Stift einfach in der Hand; richten Sie ihn zum Zeigen, Klicken und Zeihen auf das projizierte Bild. Dies bietet Ihnen mehr Flexibilität bei der Bedienung Ihres Computers, ohne dass Sie direkt danebenstehen müssen. - Seite 39 Standardwert 0 gestellt und das Seitenverhältnis auf 4:3 gestellt ist. Lesen Sie hierzu den Abschnitt „Bild”. • Ändern Sie die Einstellung der Funktion „Startbild” von „Acer” in „Benutzer”. • Drücken Sie die angegebene Taste, um „Bildschirmaufnahme” zu aktivieren und damit ein Bildschirmaufnahme benutzerdefiniertes Startbild zu erstellen.
- Seite 40 Interne 5V Wählen Sie „Ein“, um diese Funktion zu aktivieren. Das (Standby) micro USB-Kabel im Projektor und/oder der DC 5V Ausgang/USB A Port an der Rückseite des Projektors können im Standbymodus 5V abgeben. DC 5V Out (Standby) Wenn Sie diese Funktion aktivieren, wird der Stromverbrauch im Standby-Modus leicht erhöht.
- Seite 41 Abschaltung (Minuten) Sobald die Funktion „Sicherheit“ auf „Ein“ eingestellt ist, können Sie die Timeout-Funktion einstellen. • Drücken Sie auf , um die Überschreitungszeit zu wählen. • Der Bereich kann 10 bis 990 Minuten sein. • Nach dem Ablauf der Zeit wird die Eingabe des Kennworts erneut verlangt.
- Seite 42 Projektor mitgelieferten Sicherheitskarte finden, ein. Der Projektor nimmt dieses einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer- Kundendienstzentrum, falls diese Sicherheitskarte verloren gegangen ist. Benutzerstartbild verrgl Diese Funktion ist standardmäßig „AUS“ geschaltet.
- Seite 43 Über LAN-Einstellungen Hinweis1: Ein Überblick über die Externnetzwerkbetrieb-Seite Siehe Hinweise 2 und 3. Klicken Sie Diese Schaltflächen Umschalten funktionieren wie der Quellen die Elemente in auf das den OSD-Menüs, gewünschte Projektor- Signal. Bedienfeld oder Fernbedienung. Hinweis 2: Ein Überblick über die Extras-Seite Sie können Projektor- Sie können Benutzer-/...
- Seite 44 Über die Acer SmartPen-Einstellungen Hinweis 1: Vorbereitungen 1. Verbinden Sie den Projektor über ein USB- und VGA-Kabel mit Ihrem Computer. 2. Schalten Sie Ihren Projektor ein; stellen Sie sicher, dass er das Computerbild anzeigt. 3. Stecken Sie den PB Dongle in die PB Buchse an der Seite des Projektors.
-
Seite 45: Verwaltung
2. Nehmen Sie das USB-Kabel; schließen Sie das kleinere Ende am Stift und das größere Ende an einem Computer an. Achten Sie darauf, dass der Computer eingeschaltet ist. 3. Die Akkuleuchte bleibt während des Ladevorgangs eingeschaltet. Nach Abschluss des Ladevorgangs schaltet sich die Leuchte aus. Sie können das USB-Kabel dann trennen oder angeschlossen lassen. -
Seite 46: Audio
Audio • Drücken Sie auf , um die Lautstärke zu verringern. Lautstärke • Drücken Sie auf , um die Lautstärke zu erhöhen. • Drücken Sie auf , um die Mikrofonlautstärke zu verringern. Mikrofonlautstärke • Drücken Sie auf , um die Mikrofonlautstärke zu erhöhen. -
Seite 47: Sprache
Hinweis: Unterstützte 3D-Signalfrequenzen: Typ der Signalquelle Unterstützte Frequenz Video/S-Video/Component-Video HQFS 3D (480i@60Hz), 576i@50Hz VGA/HDMI (PC-Modus) 640 x 480@50/60/100/120Hz 800 x 600@50/60/100/120Hz 1024 x 768@50/60/100/120Hz 1280 x 800@50/60/100/120Hz (RB) HDMI (Videomodus) HQFS 3D (480i@60Hz, 576i@50Hz) Bildkombi (1080p@23,98/24Hz, 720p@50/60Hz) Seite-an-Seite Horizontal (1080i@50/60Hz, 1080p@50/60Hz) Oben/Unten (720p@50/60Hz, 1080p@23,97/24Hz, 1080p@50/60Hz) -
Seite 48: Anhang
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •... - Seite 49 Projektors ein. • Vergewissern Sie sich, dass die Projektionsleinwand innerhalb des erforderlichen Abstands aufgestellt ist: U5220/R215/PU-X15: 0,6 bis 1,1 Meter (1,9 bis 3,7 Fuß) U5320W/R225/PU-W15: 0,5 bis 1,0 Meter (1,7 bis 3,2 Fuß) U5520B/R245E/PU-815K/U5520i/R245R/PU-815F: 0,6 bis 0,9 Meter (1,8 bis 3,1 Fuß) Weitere Informationen sind im Abschnitt „So...
-
Seite 50: Probleme Mit Dem Projektor
Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer DVD- oder 16:9-Seitenverhältnis kodiert ist, müssen Sie Wiedergabe im gegebenenfalls die folgenden Einstellungen vornehmen: „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt. -
Seite 51: Osd-Meldungen
OSD-Meldungen Zustand Lösung Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet. Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie auch, ob die Staubfilter installiert sind. -
Seite 52: Liste Mit Led- Und Alarm-Definitionen
Liste mit LED- und Alarm-Definitionen LED-Meldungen Meldung Betriebs-LED „LAMP“ „TEMP“ Blau Standby (Netzkabel angeschlossen) Netzschalter EIN Lampen-Neuversuch Schnell blinkend Ausschalten Schnell blinkend (Abkühl-Modus) Ausschalten (Abkühlung fertig) Fehler (Überhitzung) Fehler (Gebläse versagt) Schnell blinkend Fehler (Lampe versagt) Fehler (Farbrad versagt) Schnell blinkend... -
Seite 53: Verwendung Des/Der Inneren Anschlusses/Anschlüsse
Verwendung des/der inneren Anschlusses/ Anschlüsse Schalten Sie den Projektor aus, indem Sie den Stromschalter drücken . Lassen Sie den Projektor mindestens 45 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz. Lösen Sie die Abdeckungsschraube(n) mithilfe eines Schraubenziehers. (Abbildung #1) Drücken Sie die Abdeckung nach oben und nehmen Sie sie ab. -
Seite 54: Auswechseln Der Lampe
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Wenn das Ende der Lampenlebensdauer naht, wird die Meldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. -
Seite 55: Wandmontage
Warnung: Achten Sie darauf, dass Sie weder das Lampenmodul fallen lassen noch die Birne anfassen, um Verletzungen zu vermeiden. Die Birne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt. Wandmontage Weitere Informationen finden Sie im Benutzerhandbuch, das dem Wandmontage-Set (SWM04) beiliegt. Warnung: Stellen Sie sicher, dass der Projektor von Fachpersonal installiert wird. -
Seite 56: Technische Daten
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ™ Auflösung • U5220/R215/PU-X15: Nativ: XGA (1024 x 768) Maximum: UXGA (1600 x 1200), 1080p (1920 x 1080) WUXGA (1920 x 1200) (unterstützt nur Reduce Blanking) - Seite 57 Abmessungen (B x T x H) 339 x 322,8 x 236,9 mm Stromversorgung Universalnetzeingang 100 - 240 V, Eingabefrequenz 50/60 Hz Stromverbrauch (typisch) • U5220/R215/PU-X15/U5320W/R225/PU-W15: 390 W • U5520B/R245E/PU-815K/U5520i/R245R/PU-815F: 400 W Betriebstemperatur 0ºC bis 40ºC / 32ºF bis 104ºF E/A-Anschlüsse U5220/R215/PU-X15/U5320W/R225/PU-W15: •...
- Seite 58 PB Dongle x 1 • WirelessHD Dongle Set x 1 • USB WLAN Adapter x 1 • Acer Projektor Multimedia (CD-ROM) x 1 • Acer Projektor Multimedia Kurzanleitung x 1 * Das Design und die technischen Daten können ohne Ankündigung geändert werden.
-
Seite 59: Kompatible Modi
Kompatible Modi VGA analog - PC-Signal Modus Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 31,47 37,86 640 x 480 37,50 43,27 61,91 35,20 37,88 48,08 SVGA 800 x 600 46,88 53,67 77,43 48,36 56,48 1024 x 768 60,02 68,68 98,96 63,85 1152 x 864 67,50 77,10 SXGA... - Seite 60 1280 x 768 47,78 1280 x 768 60,29 1280 x 768 68,63 1280 x 720 45,00 1280 x 800 49,70 1280 x 800 - RB 101,6 WXGA 1440 x 900 55,94 1680 x 1050 65,29 1366 x 768 47,71 1920 x 1080-RB 66,60 1920 x 1080-EIA 67,50...
- Seite 61 QuadVGA_75 1280 x 960 SXGA+_60 1400 x 1050 59,978 65,317 UXGA_60 1600 x 1200 Mac G4 59,94 31,469 640 x 480@60Hz MAC13 66,667 640 x 480@67Hz Mac G4 60,317 37,879 800 x 600@60Hz Mac G4 60,004 48,363 1024 x 768@60Hz MAC19 75,02 60,241...
- Seite 62 MHL - Video-Signal H.Frequenz [kHz] Modi Auflösung V.Frequenz [Hz] 720 x 480 480i 15,73 (1440 x 480) 480p 720 x 480 31,47 720 x 576 576i 15,63 (1440 x 576) 576p 720 x 576 31,25 720p 1280 x 720 45,00 720p 1280 x 720 37,50...
- Seite 63 Video-, S-Videosignal Modi V.Frequenz [Hz] H.Frequenz [kHz] fsc (MHz) 3,58 NTSC 15,73 4,43 15,63 4,25 oder 4,41 SECAM 15,63 3,58 PAL-M 15,73 3,58 PAL-N 15,63 4,43 PAL-60 15,73 4,43 NTSC4,43 15,73...
-
Seite 64: Bestimmungen Und Sicherheitshinweise
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. -
Seite 65: Remarque À L'intention Des Utilisateurs Canadiens
Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten... -
Seite 66: Liste Mit Zutreffenden Ländern
Liste mit zutreffenden Ländern Dieses Gerät darf nur unter strengster Einhaltung der Richtlinien und Beschränkungen im Land, in dem es eingesetzt wird, benutzt werden. Weitere Informationen erhalten Sie bei einer Stadtverwaltung in dem Land, in dem Sie das Produkt einsetzen. Eine aktuelle Länderliste finden Sie unter http://ec.europa.eu/enterprise/rtte/implem.htm. -
Seite 67: Declaration Of Conformity
New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail:ru_jan@acer.com.tw And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921, Fax: +39-02 9399-2913 www.acer.it... -
Seite 68: Federal Communications Commission Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
