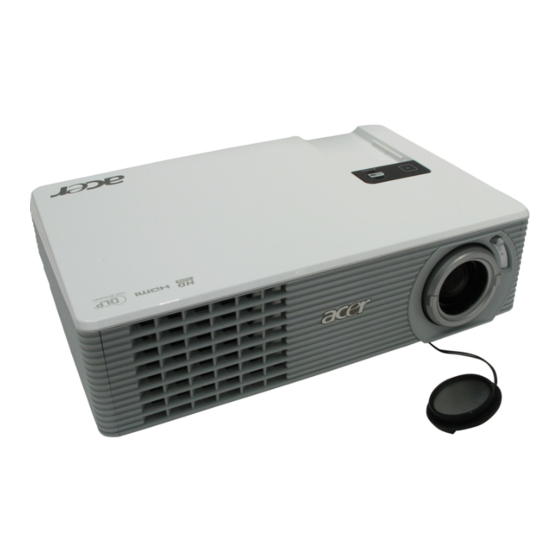

Acer Projektor H5350 Serie Benutzerhandbuch...
Seite 2
Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.
Informationen für Ihre Sicherheit und Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel.
• Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden. • Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.
Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •...
Seite 6
Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. Achten Sie darauf, dass er sicher installiert wird.
Betriebsumgebung für die Verwendung der drahtlosen Funktion (optional) Warnung! Schalten Sie aus Sicherheitsgründen alle drahtlosen oder Rundfunkgeräte aus, wenn Sie das Gerät unter folgenden Bedingungen verwenden. Zu diesen Geräten zählen ein drahtloses lokales Netzwerk (WLAN), Bluetooth-Gerät, 3G-Gerät usw. Denken Sie daran, alle speziellen Regelungen, die in bestimmten Gegenden in Kraft sind, zu befolgen und das Gerät immer auszuschalten, wenn sein Gebrauch verboten ist oder es Störungen oder Gefahren verursachen kann.
viii Hörgeräte. Manche digitale drahtlose Geräte können mit manchen Hörgeräten interferieren. Wenden Sie sich an den Kundendienst, falls eine Interferenz auftritt. Fahrzeuge Hochfrequenzsignale können unsachgemäß installierte oder mangelhaft abgeschirmte elektronische Systeme in Kraftfahrzeugen wie z.B. elektronische Einspritzanlagen, elektronische Antiblockiersysteme, elektronische Geschwindigkeitssteuersysteme und Airbagsysteme beeinträchtigen.
Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte http://global.acer.com/about/ sustainability.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw.
Das allererste: Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.
Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes So optimieren Sie die Bildgröße und Entfernung So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Bedienung Acer Empowering Technologie OSD-Menüs Farbeinstellungen Bildeinstellungen Management-Einstellungen Audioeinstellungen Zeiteinstellungen...
Seite 12
Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
NTSC- / PAL- / SECAM-kompatibel und HDTV (720p, 1080i/p) unterstützt • Geringer Stromverbrauch und ökonomischer (ECO) Modus zur Verlängerung der Lampenlebensdauer • Empowering Key zeigt sich in den Acer Empowering Technology- Dienstprogrammen (Acer eView, eTimer Management) für mühelose Einstellungen • Mit HDMI -Anschlüssen, die HDCP unterstützen...
Die folgenden Artikel gehören zum Lieferumfang des Projektors. Bitte prüfen Sie die Vollständigkeit des Produkts. Wenden Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt. Projektor mit Netzkabel VGA-Kabel Objektivabdeckung 2025 Composite-Videokabel Batterie Sicherheitskarte Acer Projector Quick Start Guide Benutzerhandbuch Fernbedienung Schnellstartanleitung...
Fernbedienung und Bedienfeld Layout # Symbol Funktion Beschreibung Infrarotsender Damit werden Signale an den Projektor gesendet. Ein/Aus , Ein-/Ausschalter und Power (Ein/Aus) Indikator-LED. Ein/Aus LED POWER Siehe Beschreibung im Abschnitt "Ein-/Ausschalten des Projektors". • MENÜ Drücken Sie "MENÜ", um das OSD-Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD- Menüfunktion zu gelangen und um das OSD-Menü...
Videowiedergabe. Drücken Sie auf "HIDE", um das Bild auszublenden. Drücken Sie erneut auf diese Taste, um das Bild wieder anzuzeigen. Empowering key Einmalige Acer-Funktionen: eView, eTimer Management. FREEZE Mit dieser Taste halten Sie das Bild auf dem Bildschirm an. Hinweis:...
Inbetriebnahme Anschließen des Projektors Beschreibung Beschreibung Netzkabel HDMI-Kabel USB-Kabel RCA Component-Kabel für YPbPr VGA-Kabel S-Videokabel Composite-Videokabel Audiokabel mit Cinch-Anschluss Audiokabelanschluss/ Anschluss Hinweis:Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet.
Ein-/Ausschalten des Projektors Einschalten des Projektors Entfernen Sie die Linsenkappe (Abbildung #1). Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken des Stromschalters am Bedienfeld ein. Die Betriebs-LED leuchtet daraufhin blau. (Abbildung #2) Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein.
Ausschalten des Projektors Drücken Sie zweimal die Taste „Ein/Aus“, um den Projektor auszuschalten. Die folgende Nachricht wird für ca. 5 Sekunden angezeigt. „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen.“ Nach dem Starten des Ausschaltvorgangs blinkt die Betriebs-LED schnell rot und das Gebläse arbeitet weiterhin für ungefähr 120 Sekunden.
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. Projektionsbild anheben/absenken: Mit Hilfe der Winkelverstellfüße (Abbildung #1) können Sie die Feineinstellung vornehmen.
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. • Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 80"...
Seite 23
Oben Oben Bildgröße Bildgröße Gewünsc (Min. Zoomfaktor) (Max. Zoomfaktor) Von der Von der Entfernu Grundlinie bis Grundlinie bis Diagonal Diagonal ng (m) B (cm) x B (cm) x zum Oberrand zum Oberrand (Zoll) (Zoll) <A> H (cm) H (cm) <B> des Bildes (cm) <B>...
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. • Wenn Sie z.B. eine Bildgröße von 50" haben möchten, dann platzieren Sie bitte den Projektor 1,7 bis zu 1,9 m von der Leinwand entfernt und justieren entsprechend den Zoomfaktors.
Seite 25
Gewünschte Bildgröße Entfernung (m) Oben (cm) Von der Grundlinie bis Max. Min. Diagonal (Zoll) zum Oberrand des B (cm) x H (cm) Zoomfaktor Zoomfaktor <A> Bildes <B> <C> <D> 69 x 39 89 x 50 111 x 62 133 x 75 155 x 87 177 x 100 199 x 112...
Bedienung Acer Empowering Technologie Acer Power-Taste bietet zwei exklusive Empowering-Taste Acer-Funktionen: „Acer eView Management“ und „Acer eTimer Management“. Drücken Sie auf die Taste „ “ für länger als eine Sekunde, um das OSD-Hauptmenü zu öffnen und damit die Funktion zu modifizieren.
OSD-Menüs Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Um das OSD-Menü zu öffnen, drücken Sie „MENÜ“ auf der Fernbedienung. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen.
Farbeinstellungen Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Standard: Für eine hellere Umgebung. • Film klar: Für hellere und allgemeine Filminhalte. • Film dunkel: Für dunkle Filminhalte. • Spiel: Für Spielinhalte und Grafiken. •...
Farbsättigung Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen. • Drücken Sie auf , um den Anteil der Farbe in dem Bild zu verringern. • Drücken Sie auf , um den Anteil der Farbe in dem Bild zu erhöhen.
Seite 30
Hinten unten • Bei dieser Funktion wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. Hinten oben • Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“. So kann das Projektionsbild eines an der Decke befestigten Projektors auf eine durchscheinende Leinwand geworfen werden.
Management-Einstellungen ECO-Modus Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, die Lampenlebensdauer zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. Auto-Aus Der Projektor wird automatisch ausgeschaltet, wenn es innerhalb der festgelegten Zeit keine Signaleingabe gibt.
Seite 32
Ein einmaliges, 6-stelliges „Universalkennwort“ ist auf der Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Ein-/Ausschalter deaktivieren •...
Audioeinstellungen Lautstärke • Drücken Sie auf , um die Lautstärke zu verringern. • Drücken Sie auf , um die Lautstärke zu erhöhen. • Stumm Wählen Sie „EIN“, um die Tonausgabe verstummen zu lassen. • Wählen Sie „Aus“, um die Lautstärke wiederherzustellen. •...
Timer-Anzeige • Drücken Sie auf oder , um den Timer- Anzeigemodus einzustellen. • Timer-Ort Hier stellen Sie die Position des Timers auf dem Bildschirm ein. Spracheinstellungen Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie auf oder , um eine bevorzugte Sprache auszuwählen.
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •...
Seite 36
Bild nur teilweise, • Drücken Sie „RESYNC“ auf der Fernbedienung. rollend oder falsch • Im Fall eines falsch angezeigten Bildes: angezeigt • (Bei Notebooks) Führen Sie zuerst die oben beschriebenen Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus. •...
Bild zu klein oder • Justieren Sie den Zoomregler an der Vorderseite des zu groß Projektors. • Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg. • Drücken Sie „MENÜ“ auf der Fernbedienung. Öffnen Sie „Bildeinstellung --> Seitenverhältnis“ und versuchen Sie verschiedene Einstellungen oder drücken Sie „Seitenverhältnis“...
OSD-Meldungen Zustand Lösung Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht. Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Lampe auswechseln - Die Lampe erreicht bald seine Standzeit. Bereiten Sie sich vor, sie bald auszuwechseln.
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Wenn das Ende der Lampenlebensdauer naht, wird die Meldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung.
Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an. Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben.
Seite 42
Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen. Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten. Verwenden Sie gegebenenfalls zwei Unterlegscheiben zur zusätzlichen Unterstützung.
Seite 43
Verstellen Sie gegebenenfalls den Winkel und die Position. Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 3 mm sind in der Schraubentüte beigelegt. Modelle Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß...
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung Native: 720P (1280 x 720), Maximum: UXGA (1600 x 1200) Computerkompatibilität...
Seite 45
Standardlieferumfang • Netzkabel x 1 • VGA-Kabel x 1 • Composite-Videokabel x 1 • Fernbedienung x 1 • Batterie x 1 (für Fernbedienung) • Benutzerhandbuch (CD-ROM) x 1 • Schnellstartanleitung x 1 • Sicherheitskarte x 1 * Das Design und die technischen Daten können ohne Ankündigung geändert werden.
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden.
Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. (Bitte besuchen Sie http://global.acer.com/support/certificate.htm für komplette Dokumente.) Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten...
Europäische Union (EU) Die Konformität mit den folgenden harmonisierten Normen gemäß der R&TTE- Richtlinie 1999/5/EG wurde bescheinigt: • Artikel 3.1(a) Gesundheit und Sicherheit EN60950-1:2001 • EN50371:2002 • Artikel 3.1(a) Gesundheit und Sicherheit • EN60950-1:2001 • EN50371:2002 (SAR, general FR device) •...
Seite 52
Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. 254-298-4000 Tel : 254-298-4147 Fax : www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
