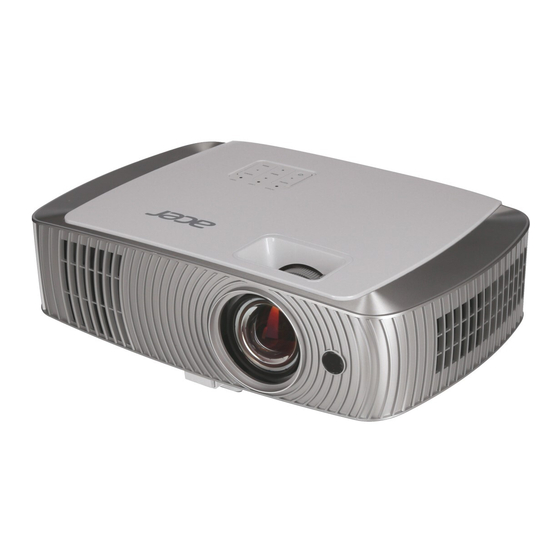

Acer Projektor
H7550ST/E155S/HE-815ST/H1P1403/
H7550STz/H7550BD/E155D/HE-815J/
H1P1406/H7550BDz/Z650/EG40S/
HG-80ST/Q1P1504-Serie
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Acer H7550ST-Serie

  • Seite 1 Acer Projektor H7550ST/E155S/HE-815ST/H1P1403/ H7550STz/H7550BD/E155D/HE-815J/ H1P1406/H7550BDz/Z650/EG40S/ HG-80ST/Q1P1504-Serie Benutzerhandbuch...
  • Seite 2 Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.
  • Seite 3: Informationen Für Ihre Sicherheit Und Komfort

    Informationen für Ihre Sicherheit und Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel.
  • Seite 4: Auf Die Stromversorgung Achten

    Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an • internen Komponenten und ein Leck der Batterien zu vermeiden. Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden • Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.
  • Seite 5: Instandsetzen Des Produkts

    Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist...
  • Seite 6 • Eine Stelle, deren Umgebungstemperatur über 40ºC/104ºF beträgt. • Eine Stelle, deren Höhe über 10.000 Fuß beträgt. Trennen Sie unverzüglich den Projektor vom Netz, wenn irgendetwas mit • ihm nicht stimmt. Betreiben Sie das Gerät nicht, wenn der Projektor Rauch, komische Geräusche oder Geruch abgibt.
  • Seite 7: Vorsicht Mit Dem Gehör

    Dieser Projektor kann umgedrehte Bilder für eine • Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. Achten Sie darauf, dass er sicher installiert wird. Das nach dem japanischen Funkgesetz zertifizierte Funkmodul ist im •...
  • Seite 8: Das Allererste

    viii Das allererste Benutzungshinweise Was Sie tun sollten: Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem • Reinigungsmittel angefeuchtetes Tuch. Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren •...
  • Seite 9: Inhaltsverzeichnis

    Informationen für Ihre Sicherheit und Komfort Das allererste viii Benutzungshinweise viii Vorsichtsmaßnahmen viii Einführung Produktmerkmale Lieferumfang Projektor - Übersicht Aussehen des Projektors Bedienfeld Fernbedienungslayout MHL Funktion Einleitung Inbetriebnahme Anschließen des Projektors Ein-/Ausschalten des Projektors Einschalten des Projektors Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes So optimieren Sie die Bildgröße und Entfernung...
  • Seite 10 Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Verwendung des/der inneren Anschlusses/Anschlüsse Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
  • Seite 11: Einführung

    • Umwandlungsfunktion „G“ oder „3D“ Taste auf der Fernbedienung für einen schnellen und • einfachen Zugriff auf die G- oder 3D-Funktionen Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, • lebensechten Bildern Hohe Helligkeit und hohes Kontrastverhältnis • Vielseitige Anzeigemodi ermöglichen eine optimale Leistung in jeder •...
  • Seite 12: Lieferumfang

    Lieferumfang Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel VGA-Kabel Sicherheitskarte Benutzerhandbuch Fernbedienung (CD-ROM) Schnellstartanleitung Batterien x 2 Tragetasche (optional) WirelessHD Dongle Set 3D-Brillenset Chromecast...
  • Seite 13: Projektor - Übersicht

    Projektor - Übersicht Aussehen des Projektors Frontseite/Oberseite (H7550ST/E155S/HE-815ST/ (H7550BD/E155D/HE-815J/ H1P1403/H7550STz/Z650/EG40S/ H1P1406/H7550BDz) HG-80ST/Q1P1504) Beschreibung Beschreibung Bedienfeld Fokus- und Zoomring Lautsprecher HDMI (MHL) Anschluss Micro USB-Kabel Höhenverstelltaste Projektionsobjektiv Stromschalter und die Fernbedienungsempfänger Betriebsanzeige-LED...
  • Seite 14: Rückseite

    Rückseite Beschreibung Beschreibung RS232-Anschluss Audioeingang Audioausgang HDMI (MHL)-Anschluss HDMI-Anschluss Winkelverstellfuß Mini USB-Anschluss 10 Netzanschluss S-Video-Eingang 11 DC 5V Ausgang Composite Video-Eingang Analog RGB Signal/HDTV/ 12 Monitor Loop-through- Component Videoeingang Ausgangsanschluss Component Video Eingänge 13 Kensington™ Schlossanschluss...
  • Seite 15: Bedienfeld

    Bedienfeld Funktion Beschreibung LAMP Lampen-LED Betriebsanzeige-LED Siehe Abschnitt „Ein-/Ausschalten des Projektors“. Keystone Damit korrigieren Sie die Bildverzerrung, die (Trapezkorrektur) durch Kippen des Projektors (±40 Grad) entsteht. RESYNC Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingabequelle synchronisiert. MENU Das OSD-Menü...
  • Seite 16: Fernbedienungslayout

    Fernbedienungslayout (H7550BD/E155D/HE-815J/H1P1406/ H7550BDz/H7550ST/E155S/HE-815ST/ H1P1403/H7550STz) (Z650/EG40S/HG-80ST/Q1P1504) Model No:E-26371 MC.JMS11.001 Funktion Beschreibung POWER Siehe Abschnitt „Ein-/Ausschalten des Projektors“. (Stromversorgung) MEDIA SETUP (Keine Funktion) ZOOM (Zoomen) Mit dieser Taste zoomen Sie das projizierte Bild ein oder aus. MODE Wählt einen Anzeigemodus aus. Keystone Damit korrigieren Sie die Bildverzerrung, die durch (Trapezkorrektur) Kippen des Projektors (±40 Grad) entsteht.
  • Seite 17 Funktion Beschreibung 10 HDMI™/MHL Zum Wechsel der Quelle zu HDMI™ (oder MHL). (bei dem Modell mit HDMI™- oder MHL-Anschluss) 11 Infrared transmitter Damit werden Signale an den Projektor gesendet. (Infrarotsender) 12 FREEZE Mit dieser Taste halten Sie das Bild auf dem Bildschirm an.
  • Seite 18: Mhl Funktion Einleitung

    MHL Funktion Einleitung Wenn Ihr Smartphone an einen Projektor angeschlossen ist, können Sie einige Taste auf der Fernbedienung verwenden, um Ihr Smartphone zu steuern. Drücken Sie eine Sekunde lang auf die „MODE“, um den MHL Steuerungsmodus aufzurufen oder zu verlassen. Drücken Sie nach Aufruf des MHL Steuerungsmodus auf „SOURCE“, um zwischen dem Navigationsmodus (Standard), Medienmodus und numerischen Modus zu wechseln.
  • Seite 19: Inbetriebnahme

    Inbetriebnahme Anschließen des Projektors Video/ DVD-Player, S-Videoausgabe RS232 Digitalempfänger, HDTV-Empfänger Anzeigegerät Smartphone/ Tablet Lautsprecher...
  • Seite 20 Beschreibung Beschreibung Netzkabel USB-Kabel VGA-Kabel 3 RCA Component-Kabel Composite-Videokabel HDMI (MHL)-Kabel Audiokabel 10 WirelessHD Dongle S-Videokabel 11 Wireless Dongle RS232-Kabel Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet. Hinweis: Einige intelligente Geräte benötigen einen Konverter (vom Hersteller des intelligenten Gerätes bereitgestellt), um die MHL-Funktion zu aktivieren.
  • Seite 21: Ein-/Ausschalten Des Projektors

    Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken des Stromschalters Bedienfeld oder auf der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau.
  • Seite 22: Ausschalten Des Projektors

    Ausschalten des Projektors Drücken Sie den Stromschalter, um den Projektor auszuschalten. Die folgende Meldung erscheint: „Den Stromschalter erneut drücken, um den Ausschaltvorgang fortzusetzen.“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet jetzt konstant rot, um den Standby-Modus anzuzeigen. Sie können jetzt den Netzstecker unbedenklich herauszuziehen. Bei Wahl von Sofort fortsetzen: Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde.
  • Seite 23: Einstellen Des Projektionsbildes

    Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat zwei höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an: Drücken Sie auf die Höhenverstelltaste. Heben Sie das Bild zum gewünschten Höhenwinkel an und lassen Sie die Höhenverstelltaste anschließend los, um den Höhenverstellfuß...
  • Seite 24: So Optimieren Sie Die Bildgröße Und Entfernung

    So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. H7550ST/E155S/HE-815ST/H1P1403/H7550STz/Z650/EG40S/HG-80ST/ • Q1P1504 Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 178 bis zu 196 Zoll möglich.
  • Seite 25 H7550BD/E155D/HE-815J/H1P1406/H7550BDz • Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 90 bis zu 118 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 154 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.
  • Seite 26: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors

    So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. H7550ST/E155S/HE-815ST/H1P1403/H7550STz/Z650/EG40S/HG-80ST/ • Q1P1504 Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,1 bis 1,2 m von der Leinwand auf und justieren Sie entsprechend den Zoomfaktor.
  • Seite 27 H7550BD/E155D/HE-815J/H1P1406/H7550BDz • Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,8 bis 2,3 m von der Leinwand auf und justieren Sie entsprechend den Zoomfaktor. 70" Gewünschte Bildgröße Höhe: 92 cm Von der Grundlinie bis zum Oberrand...
  • Seite 28: Bedienung

    Funktion zu ändern. Mit der Taste Pfeil nach rechts öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Sie können zu jeder Zeit auf die Taste „MENU“ drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren.
  • Seite 29: Osd-Menüs

    OSD-Menüs Der Projektor hat mehrsprachige Bildschirmmenüs (OSD-Menüs), mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs Drücken Sie auf „MENU“ am Bedienfeld oder auf der Fernbedienung, um • das OSD-Menü zu öffnen. Im OSD-Hauptmenü wählen Sie mit Hilfe der Tasten ein Element •...
  • Seite 30: Farbe

    Farbe Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. Hell: Zum Optimieren der Helligkeit. • Standard: Für die normale Umgebung. • sRGB: Für True Color Optimierung. • Film: Für hellere und allgemeine Film/Video/ • Fotowiedergabe. Film dunkel: Für Filme mit dunklem Inhalt. •...
  • Seite 31 Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen. Drücken Sie auf , um den Anteil der Farbe in dem • Farbsättigung Bild zu verringern. Drücken Sie auf , um den Anteil der Farbe in dem • Bild zu erhöhen. Hier können Sie die Balance der Farben Rot und Grün einstellen.
  • Seite 32 Unabh. Farbverw.: Einstellung der Farben Rot, Grün, • Blau, Cyan, Gelb und Megenta. - Unabh. Farbtonverw.: Wechselt den Farbton der • ausgewählten Farbe. - Unabh. Sätt.verw.: Passt ein Videobild von Schwarz • und Weiß bis zu voll gesättigten Farben an. - Unab.
  • Seite 33: Bild

    Bild Vorne: Dies ist die werkseitige • Standardeinstellung. Projektionsmodus Hinten: Bei dieser Option wird das Bild gespiegelt, • so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. Autom.: Die Projektionsposition des Bildes wird • automatisch angepasst. Projektionsort Tisch • Decke: Für den Fall, dass der Projektor an der •...
  • Seite 34 V. Trapezkorrektur: Diese Funktion erlaubt Ihnen • manuell die Bildverzerrung zu korrigieren, die durch Kippen des Projektors (±30 Grad) entsteht. Trapezkorrektur H. Trapezkorrektur: Diese Funktion erlaubt Ihnen • manuell die Bildverzerrung zu korrigieren, die durch Kippen des Projektors (±30 Grad) entsteht. Passen Sie die Form und Größe eines Bildes manuell an, das an allen Seiten ungleichmäßig rechteckig ist.
  • Seite 35 Drücken Sie auf , um das Bild nach unten zu • Ver. Position verschieben. (Vertikale Position) Drücken Sie auf , um das Bild nach oben zu • verschieben. Hier können Sie die Bildwiederholrate des Projektors an die Frequenz Ihrer Computergrafikkarte anpassen. Wenn ein Frequenz senkrechter flimmernder Streifen auf dem projizierten Bild erscheint, können Sie mit dieser Funktion das Problem...
  • Seite 36: Einstellung

    Einstellung Hier wählen Sie ein bevorzugtes Startbild aus. Wenn Sie die Einstellung ändern, wird die neue Einstellung erst nach dem Schließen des OSD-Menüs wirksam. Acer/Predator: Das Standard-Startbild des Acer- • Startbild Projektors. Benutzer: Das Bild, das durch die Funktion •...
  • Seite 37 Sie können einen bevorzugten „Verd. Untertitel“-Modus wie CC1, CC2, CC3 oder CC4 auswählen (CC1 zeigt Captions in der Standardsprache Ihrer Region an). Verd. Untertitel Wählen Sie „Aus“, um die Funktion „Verd. Untertitel“ auszuschalten. Diese Funktion ist nur dann verfugbar, wenn ein Composite-Video- oder S-Video-Eingabesignal gewahlt ist und sein Systemformat NTSC ist.
  • Seite 38 Sicherheit Dieser Projektor bietet dem Verwalter eine nützliche Sicherheitsfunktion, um die Benutzung des Projektors zu verwalten. Drücken Sie auf , um die Einstellung der Funktion „Sicherheit“ zu ändern. Wenn die Sicherheitsfunktion aktiviert ist, müssen Sie zuerst das „Administratorkennwort“ eingeben, bevor Sie die Sicherheitseinstellung vornehmen können.
  • Seite 39 „Universalkennwort“, das Sie auf der mit dem Projektor mitgelieferten Sicherheitskarte finden, ein. Der Projektor nimmt dieses einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. Wenden Sie sich bitte an ein Acer- • Kundendienstzentrum, falls diese Sicherheitskarte verloren gegangen ist.
  • Seite 40: Verwaltung

    Benutzerstartbild verrgl Diese Funktion ist standardmäßig „AUS“ geschaltet. Sicherheit Wenn sie „EIN“ geschaltet ist, wird der Startbildschirm gesperrt und kann nicht von den Funktionen „Startbild“ und „Bildschirmaufnahme“ geändert werden. Verwaltung Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, Rauschen zu ECO-Modus reduzieren und die Lampenlebensdauer zu verlängern.
  • Seite 41: Audio

    Audio Drücken Sie auf , um die Lautstärke zu • verringern. Lautstärke Drücken Sie auf , um die Lautstärke zu • erhöhen. Wählen Sie „Ein“, um diese Funktion zu Laut.verstä. aktivieren. Die Lautstärke wird erhöht. Wählen Sie „Ein“, um diese Funktion zu aktivieren.
  • Seite 42 Wähle Sie „Ein”, um die von der TI DLP 3D-Technologie unterstützte 3D-Funktion zu aktivieren. Ein: Wählen Sie dieses Element, wenn Sie eine 3D-Brille • von DLP, eine Quad Buffer-Grafikkarte (NVIDIA, ATI usw.) und eine Datei im HQFS-Format oder eine DVD mit entsprechendem SW-Player nutzen.
  • Seite 43: Sprache

    Hinweis: Unterstützte 3D-Signalfrequenzen: Typ der Signalquelle Unterstützte Frequenz Video/S-Video/Component- HQFS 3D (480i@60Hz), 576i@50Hz Video VGA/HDMI (PC-Modus) 640 x 480@50/60/100/120Hz 800 x 600@50/60/100/120Hz 1024 x 768@50/60/100/120Hz 1280 x 800@50/60/100/120Hz (RB) HDMI (Videomodus) HQFS 3D (480i@60Hz), 576i@50Hz, Bildkombi (1080p@23,98/24Hz, 720p@50/60Hz) Seite-an-Seite Horizontal (1080i@50/60Hz, 1080p@50/60Hz) Oben/Unten (720p@50/60Hz, 1080p@23,97/ 24Hz, 1080p@50/60Hz)
  • Seite 44: Anhang

    Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •...
  • Seite 45 Bild nur teilweise, • Drücken Sie auf „RESYNC“ am Bedienfeld oder auf rollend oder der Fernbedienung. falsch angezeigt • Im Fall eines falsch angezeigten Bildes: (Bei Notebooks) • Führen Sie zuerst die oben beschriebenen Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus.
  • Seite 46 Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer DVD- oder 16:9-Seitenverhältnis kodiert ist, müssen Sie Wiedergabe im gegebenenfalls die folgenden Einstellungen vornehmen: „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt.
  • Seite 47: Probleme Mit Dem Projektor

    Probleme mit dem Projektor Zustand Lösung Der Projektor reagiert auf Schalten Sie, wenn möglich, den Projektor keine Steuerung aus, ziehen das Netzkabel heraus und warten für mindestens 30 Sekunden, bevor Sie das Netzkabel wieder anschließen. Die Lampe erlischt oder macht Wenn das Ende der Lampenlebensdauer einen Knall.
  • Seite 48: Liste Mit Led- Und Alarm-Definitionen

    Liste mit LED- und Alarm-Definitionen LED-Meldungen Meldung Betriebs-LED LED „TEMP“ „LAMP“ Blau Standby (Netzkabel angeschlossen) Netzschalter EIN Lampen-Neuversuch Schnell blinkend Ausschalten (Abkühl- Schnell blinkend Modus) Ausschalten (Abkühlung fertig) Fehler (Überhitzung) Fehler (Gebläse versagt) Schnell blinkend Fehler (Lampe versagt) Fehler (Farbrad versagt) Schnell blinkend...
  • Seite 49: Verwendung Des/Der Inneren Anschlusses/Anschlüsse

    Verwendung des/der inneren Anschlusses/ Anschlüsse Schalten Sie den Projektor aus, indem Sie den Stromschalter drücken . Lassen Sie den Projektor mindestens 45 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz. Lösen Sie die Abdeckungsschraube(n) mithilfe eines Schraubenziehers. (Abbildung #1) Drücken Sie die Abdeckung nach oben und nehmen Sie sie ab.
  • Seite 50: Auswechseln Der Lampe

    Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Wenn das Ende der Lampenlebensdauer naht, wird die Meldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung.
  • Seite 51: Deckenmontage

    Warnung: Achten Sie darauf, dass Sie weder das Lampenmodul fallen lassen noch die Birne anfassen, um Verletzungen zu vermeiden. Die Birne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt. Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an.
  • Seite 52 Bringen Sie mit passenden Schrauben die Stange an. Deckenmontageplatte - An der Decke befestigen Kurze Stange Lange Stange Verlängerungsstange Mutter Inbusschlüssel Schraubentyp A - Zum Festziehen/Lösen Länge: 50 mm/ Durchmesser: 8 mm - Festspannschraube Mittlere Stange Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen.
  • Seite 53 Bringen Sie das Halteblech an der Stange an. Festspannschraube Mutter Inbusschlüssel - Zum Festziehen/Lösen Schraubentyp A Länge: 50 mm / Durchmesser: Verstellen Sie gegebenenfalls den Winkel und die Position. Festspannschraube Inbusschlüssel Inbusschlüssel Festspannschraube Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell.
  • Seite 54 Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein 137 mm 16,3 mm 153,31 mm...
  • Seite 55: Technische Daten

    Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ™ Auflösung Nativ: 1080p (1920 x 1080) Maximum: WUXGA (1920 x 1200) (unterstützt nur Reduce Blanking) Computerkompatibilität...
  • Seite 56 Betriebstemperatur 0ºC bis 40ºC / 32ºF bis 104ºF E/A-Anschlüsse • Netzanschluss x 1 • USB (Typ mini B) x 1 • VGA-Eingang x 1 • VGA-Ausgang x 1 • Composite Video x 1 • S-Video x 1 • Component Video (Y/Cb/Cr, Y/Pb/Pr) x 1 •...
  • Seite 57: Kompatible Modi

    Kompatible Modi VGA analog - PC-Signal Modus Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 31,47 37,86 640 x 480 37,50 43,27 61,91 35,20 37,88 48,08 SVGA 800 x 600 46,88 53,67 77,43 48,36 56,48 1024 x 768 60,02 68,68 98,96 63,85 1152 x 864 67,50 77,10 SXGA...
  • Seite 58 640 x 480 31,50 640 x 480 66,6 (67) 35,00 800 x 600 37,88 PowerBook G4 1024 x 768 48,36 1024 x 768 60,241 1152 x 870 68,681 1280 x 768 47,78 1280 x 768 60,29 1280 x 768 68,63 1280 x 720 45,00 1280 x 800...
  • Seite 59 XGA_60 60,004 48,363 XGA_70 70,069 56,476 1024 x 768 XGA_75 75,029 60,023 XGA_120 119,804 98,958 SXGA_75 67,5 1152 x 864 SXGA_85 84,99 77,094 SXGA_60 60,02 63,981 SXGA_72 76,97 1280 x 1024 SXGA_75 75,025 79,976 SXGA_85 85,024 91,146 QuadVGA_75 1280 x 960 SXGA+_60 1400 x 1050 59,978...
  • Seite 60 HDMI - Video-Signal H.Frequenz [kHz] Modi Auflösung V.Frequenz [Hz] 720 x 480 480i 15,73 (1440 x 480) 480p 720 x 480 31,47 720 x 576 576i 15,63 (1440 x 576) 576p 720 x 576 31,25 720p 1280 x 720 45,00 720p 1280 x 720 37,50...
  • Seite 61 YPbPr-Signal H.Frequenz [kHz] Modi Auflösung V.Frequenz [Hz] 720 x 480 480i 59,94 15,73 720 x 480 480p 59,94 31,47 720 x 576 576i 50,00 15,63 720 x 576 576p 50,00 31,25 1280 x 720 720p 60,00 45,00 1280 x 720 720p 50,00 37,50...
  • Seite 62: Bestimmungen Und Sicherheitshinweise

    Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden.
  • Seite 63: Remarque À L'intention Des Utilisateurs Canadiens

    Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten...
  • Seite 64: Liste Mit Zutreffenden Ländern

    Liste mit zutreffenden Ländern Dieses Gerät darf nur unter strengster Einhaltung der Richtlinien und Beschränkungen im Land, in dem es eingesetzt wird, benutzt werden. Weitere Informationen erhalten Sie bei einer Stadtverwaltung in dem Land, in dem Sie das Produkt einsetzen. Eine aktuelle Länderliste finden Sie unter http://ec.europa.eu/enterprise/rtte/implem.htm.
  • Seite 65: Declaration Of Conformity

    New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail:ru_jan@acer.com.tw And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921, Fax: +39-02 9399-2913 www.acer.it...
  • Seite 66: Federal Communications Commission Declaration Of Conformity

    Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
