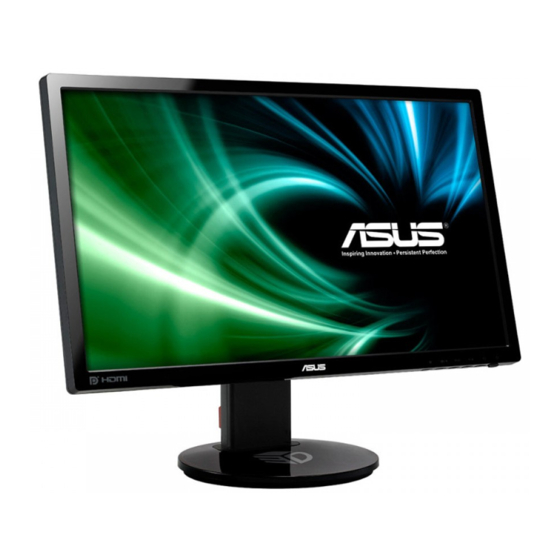

LCD-Monitor
der Serie VG248
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus VG248 Serie

Inhaltszusammenfassung für Asus VG248 Serie

  • Seite 1 LCD-Monitor der Serie VG248 Bedienungsanleitung...
  • Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Takeback Services .................vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht ............1-2 1.3.2 Ansicht von hinten ..........1-3 1.3.3 GamePlus Funktion ..........1-4 Kapitel 2: Einrichtung Anbringen des Monitorarms/-fußes .........2-1...

  • Seite 4: Hinweise

    Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß...

  • Seite 5: Hinweise Zu Ihrer Sicherheit

    Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen.

  • Seite 6: Pflegen & Reinigen

    Pflegen & Reinigen • Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen.

  • Seite 7: Weitere Informationen

    Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials.
  • Seite 8 viii...

  • Seite 9: Willkommen

    ® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von Asus bietet ein schärferes, breiteres und helleres Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen!

  • Seite 10: Einführung Zum Monitor

    Einführung zum Monitor 1.3.1 Frontansicht -Taste: • Hiermit wählen Sie einen gewünschten voreingestellten Modus. • Mit dieser Taste schließen Sie das OSD-Menü oder kehren zum vorherigen Menü zurück. -Taste : • Mit dieser Taste erhöhen Sie die Werte oder bewegen sich bei der Auswahl nach links/unten.

  • Seite 11: Ansicht Von Hinten

    Nur DisplayPort und DVI Ports unterstützen die 3D Funktion, wenn das NVIDIA 3D Vision Kit verfügbar ist. Audioeingang. Hier schließen Sie das beigelegte Audiokabel für die Verbindung mit der PC-Audioquelle an. Kopfhöreranschluss. Dieser Anschluss steht nur zur Verfügung, wenn ein HDMI/DisplayPort-Kabel angeschlossen ist. Asus-LCD-Monitor der Serie VG248QE...

  • Seite 12: Gameplus Funktion

    1.3.3 GamePlus Funktion The GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere Spielumgebung, wenn unterschiedliche Arten von Spielen gespielt werden. Zusätzlich ist die Zielpunkt-Funktion speziell für neue Spieler oder Anfänger gedacht, die sich für First Person Shooter (FPS) Spiele interessieren.
  • Seite 13 Asus-LCD-Monitor der Serie VG248QE...
  • Seite 14 Kapitel 1: Übersicht über das Produkt...

  • Seite 15: Anbringen Des Monitorarms/-Fußes

    Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Einstellungswinkel ist +15˚ bis -5˚ (für Kippen)/+45˚ bis -45˚ (für Drehen/ ±110 mm (für Höhenanpassung)/90˚ (für Hochformat). Es ist normal, dass der Monitor während des Anpassens des Blickwinkels leicht wackelt. Asus-LCD-Monitor der Serie VG248QE...

  • Seite 16: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)

    Abnehmen des Halters/Fußes (für VESA-Wandmontage) Arm und Basis dieses Monitors sind zur Unterstützung der VESA- Wandmontage abnehmbar. So nehmen Sie Arm/Basis ab: Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf einem Tisch. Lösen Sie die vier Schrauben an der Rückseite des Monitors und entfernen Sie den Arm/den Fuß.

  • Seite 17: Anschließen Der Kabel

    Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion „Eingangswahl“ im OSD-Menü auswählen. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht blau, wenn der Monitor eingeschaltet ist. Asus-LCD-Monitor der Serie VG248QE...
  • Seite 18 Kapitel 2: Einrichtung...

  • Seite 19: Bildschirmmenü (Osd-Menü)

    Beste Option für Spiele oder Filme mit dunklen Szenen mit der SPLENDID™ Video Enhancement. • sRGB: Ideal zum Betrachten von Fotos und Grafiken vom PCs. Im Standardmodus können Sie die Funktionen „ASCR“, „Sättigung“ und „Schärfe“ nicht anpassen. Asus-LCD-Monitor der Serie VG248QE...

  • Seite 20: Kapitel 3: Allgemeine Hinweise

    Bildschirms an. • Kontrollen: Passt das Seitenverhältnis auf „Vollbild“, „4:3“ oder „OverScan“ an (nur bei HDMI-Quelle). • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. (Nur verfügbar im Landschaftsmodus, Theatermodus, Spielmodus und Nachtmodus.) Kapitel 3: Allgemeine Hinweise...
  • Seite 21 Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch. • Information: Hier werden Informationen zu dem Monitor angezeigt. • Fabrikseinst: Die Option „JA“ stellt die Standardeinstellungen wieder her. Asus-LCD-Monitor der Serie VG248QE...

  • Seite 22: Technische Daten

    Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße 24 Zoll-Breitbild (16:9, 60,97 cm) Max. Auflösung 1920 x 1080 Pixelabstand 0,270 mm Helligkeit (i.d.R.) 350 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Kontrastverhältnis (max.) 80.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) 170˚/160˚ CR > 10 Anzeigefarben 16,7 M Ansprechzeit 1 ms SPLENDID™...

  • Seite 23: Fehlerbehebung (Häufig Gestellte Fragen)

    Lautstärke ist zu niedrig korrekt mit Monitor und Computer verbunden ist. • Ändern Sie die Lautstärkeeinstellung des Monitors und des HDMI-Gerätes. • Stellen Sie sicher, dass die Soundkarte und nötige Treiber richtig im Computer installiert und aktiviert sind. Asus-LCD-Monitor der Serie VG248QE...

  • Seite 24: Unterstützte Anzeigemodi

    Unterstützte Anzeigemodi Auflösung Frequenz Aktualisierungsrate Horizontal 640x350 70Hz 31,469KHz 640x350 85Hz 37,861KHz 640x480 60Hz 31,469KHz 640x480 67Hz 35KHz 640x480 75Hz 37,5KHz 640x480 85Hz 43,269KHz 720x400 70Hz 31,469KHz 720x400 85Hz 37,927KHz 800x600 56Hz 35,156KHz 800x600 60Hz 37,897KHz 800x600 72Hz 48,077KHz 800x600 75Hz 46,875KHz 800x600...
  • Seite 25 33,716KHz/33,75KHz 1920x1080P (HDMI) 50Hz 56,25KHz 1920x1080P (HDMI) 59,94/60Hz 67,433KHz/67,5KHz * Hinweis: Sie müssen eines der „*“ Timings für die Aktivierung der 3D oder 144Hz Funktionen mit einer kompatiblen NVIDIA-GPU Grafikkarte über eine Dual-Link DVI Kabelverbindung auswählen. Asus-LCD-Monitor der Serie VG248QE...
  • Seite 26 Kapitel 3: Allgemeine Hinweise...
