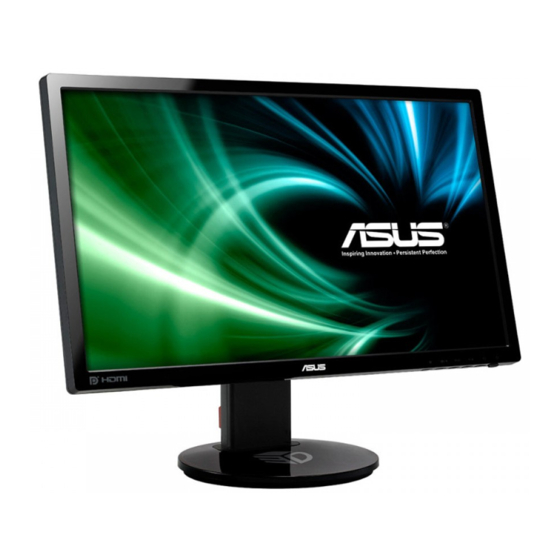

- Seite 1 LCD-Monitor der Serie VG248 Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Takeback Services .................vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht• ............1-2 1.3.2 Ansicht von hinten•..........1-3 1.3.3 GamePlus Funktion• ..........1-4 Kapitel 2: Einrichtung Anbringen des Monitorarms/-fußes .........2-1 Anpassen des Bildschirms ..........2-1 Abnehmen des Halters/Fußes (für VESA-Wandmontage) ..........2-2... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. Pflegen & Reinigen •... -
Seite 7: Darstellungssystematik In Dieser Anleitung
Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von Asus bietet ein schärferes, breiteres und helleres Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht -Taste: • Hiermit wählen Sie einen gewünschten voreingestellten Modus. • Mit dieser Taste schließen Sie das OSD-Menü oder kehren zum vorherigen Menü zurück. -Taste : • Mit dieser Taste erhöhen Sie die Werte oder bewegen sich bei der Auswahl nach links/unten. -
Seite 11: Ansicht Von Hinten
HDMI-Anschluss. Dieser Anschluss dient der Verbindung mit einem HDMI-kompatiblen Gerät. Audioeingang. Hier schließen Sie das beigelegte Audiokabel für die Verbindung mit der PC-Audioquelle an. Kopfhöreranschluss. Dieser Anschluss steht nur zur Verfügung, wenn ein HDMI/DisplayPort-Kabel angeschlossen ist. Asus-LCD-Monitor der Serie VG248QZ... -
Seite 12: Gameplus Funktion
1.3.3 GamePlus Funktion The GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere Spielumgebung, wenn unterschiedliche Arten von Spielen gespielt werden. Zusätzlich ist die Zielpunkt-Funktion speziell für neue Spieler oder Anfänger gedacht, die sich für First Person Shooter (FPS) Spiele interessieren. -
Seite 13: Anbringen Des Monitorarms/-Fußes
Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Einstellungswinkel ist +15˚ bis -5˚ (für Kippen)/+45˚ bis -45˚ (für Drehen/ ±110 mm (für Höhenanpassung)/90˚ (für Hochformat). Es ist normal, dass der Monitor während des Anpassens des Blickwinkels leicht wackelt. Asus-LCD-Monitor der Serie VG248QZ... -
Seite 14: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für VESA-Wandmontage) Arm und Basis dieses Monitors sind zur Unterstützung der VESA- Wandmontage abnehmbar. So nehmen Sie Arm/Basis ab: Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf einem Tisch. Lösen Sie die vier Schrauben an der Rückseite des Monitors und entfernen Sie den Arm/den Fuß. -
Seite 15: Anschließen Der Kabel
Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion „Eingangswahl“ im OSD-Menü auswählen. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht blau, wenn der Monitor eingeschaltet ist. Asus-LCD-Monitor der Serie VG248QZ... - Seite 16 Kapitel 2: Einrichtung...
-
Seite 17: Bildschirmmenü (Osd-Menü)
Nachtmodus: Beste Option für Spiele oder Filme mit dunklen Szenen mit der SPLENDID™ Video Enhancement. • sRGB: Ideal zum Betrachten von Fotos und Grafiken vom PCs. Im Standardmodus können Sie die Funktionen „ASCR“, „Sättigung“ und „Schärfe“ nicht anpassen. Asus-LCD-Monitor der Serie VG248QZ... -
Seite 18: Kapitel 3: Allgemeine Hinweise
Blaulichtfilter Mit dieser Funktion V G248 können Sie die Stufe des S p le n did St uf e 0 Blaulichtfilters anpassen. B la u lic h tfilte r St uf e 1 • Stufe 0: Keine Änderung. F a rb e St uf e 2 B ild e in r ic h tu n g St uf e 3... - Seite 19 Overscan an. 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. Overscan ist nur bei HDMI-Eingangsquellen verfügbar. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. (Nur verfügbar im Landschaftsmodus, Theatermodus, Spielmodus und Nachtmodus.)
-
Seite 20: Systemeinstellungen
System-Einstellungen V G2 4 8 S p le n d i d Sp l e nd i d D e m o M od e AU S Ermöglicht Ihnen die B l au l i ch tf i l t e r L aut s tä... -
Seite 21: Technische Daten
DVI (Dual-Link) Kabel, Audiokabel, Netzkabel, Schnellstartanleitung, Garantiekarte Zulassungen CB, CE, Gost-R, CCC, UL/cUL, FCC, C-Tick, BSMI, VCCI, RoHS, WEEE, Hygenic, J-MOSS, ErP, PSE, UKrSEPRO, Windows 7 WHQL, Windows 8 WHQL *Die technischen Daten können ohne Ankündigung geändert werden. Asus-LCD-Monitor der Serie VG248QZ... -
Seite 22: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob der Monitor sowie der Die Betriebs-LED leuchtet orange, und kein Bild erscheint Computer im normalen Betriebszustand ist. -
Seite 23: Unterstützte Anzeigemodi
1280x800 60Hz 49,306KHz 1280x800 60Hz 49,702KHz 1280x800 75Hz 62,795KHz 1280x960 60Hz 60KHz 1280x1024 60Hz 63,981KHz 1280x1024 75Hz 79,976KHz 1366x768 60Hz 47,712KHz 1440x900 60Hz 55,469KHz 1440x900 60Hz 55,935KHz 1440x900 75Hz 70,635KHz 1680x1050 60Hz 64,674KHz 1680x1050 60Hz 65,29KHz Asus-LCD-Monitor der Serie VG248QZ... - Seite 24 Auflösung Frequenz Aktualisierungsrate Horizontal 1920x1080 60Hz 66,587KHz 1920x1080 60Hz 67,5KHz 1920x1080 (DVI/DP) 85Hz 95,43KHz (2D) 1920x1080 (DVI/DP) 144Hz 158,11KHz (2D) 1920x1080 (DVI/DP) 100Hz 113,3KHz (2D) 1920x1080 (DVI/DP) 120Hz 137,2KHz (2D) 640x480P (HDMI) 59,94/60Hz 31,469KHz/31,5KHz 720x480P (HDMI) 59,94/60Hz 31,469KHz/31,5KHz 720x576P (HDMI) 50Hz 31,25KHz 1280x720P (HDMI)
