Inhaltszusammenfassung für Asus TUF VG249QM1A Serie

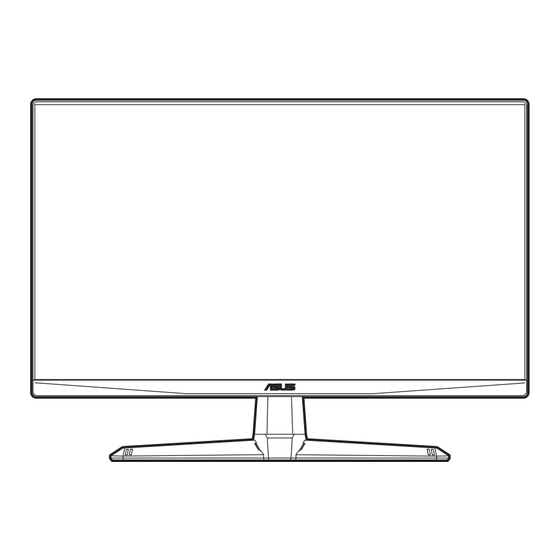

- Seite 1 TUF Gaming Monitor VG249QM1A Serie Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Rücknahmeservices ..............vii Produktinformationen für das EU Energielabel ......vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht ............1-2 1.3.2 Ansicht von hinten ..........1-3 1.3.3 GamePlus Funktion ..........1-4 1.3.4... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. Pflegen & Reinigen •... -
Seite 7: Darstellungssystematik In Dieser Anleitung
Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht 5-Wege) Taste: • Schaltet das OSD-Menü ein. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/unten/links/rechts. • Zeigt die Eingangsauswahlleiste an, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. -
Seite 11: Ansicht Von Hinten
DisplayPort. Dieser Anschluss eignet sich für ein DisplayPort- kompatibles Gerät. Kopfhörerbuchse. Dieser Anshluss ist verfügbar, wenn ein HDMI/ DisplayPort Kabel angeschlossen ist. USB 2.0 Typ A. Dieser Port dient nur zu Wartungszwecken. Schlitz für Kensington-Schloss. Kontrolltasten. ASUS TUF Gaming Monitor VG249QM1A Serie... -
Seite 12: Gameplus Funktion
1.3.3 GamePlus Funktion GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere Spielumgebung, wenn unterschiedliche Arten von Spielen gespielt werden. Bei der Fadenkreuz-Überlagerung mit 6 verschiedenen Fadenkreuzoptionen können Sie dasjenige auswählen, das am besten zu Ihrem Spiel passt. Es gibt auch einen Bildschirm-Timer und eine Stoppuhr, die Sie links auf dem Bildschirm platzieren können, so dass Sie die Spielzeit im Auge behalten können. -
Seite 13: Gamevisual-Funktion
Benutzer konfiguriert werden: Sättigung, ASCR. • Im sRGBmodus, können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Helligkeit, Kontrast, Sättigung, Farbtemp., ASCR. • Im MOBA Modus können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Sättigung, ASCR. ASUS TUF Gaming Monitor VG249QM1A Serie... - Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen Des Monitorarms/-Fußes
Sichern Sie den Standfuß mit Hilfe der mitgelieferten Schraube am Arm. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. Basis-Schraubengröße: M6 x 16,2 mm. ASUS TUF Gaming Monitor VG249QM1A Serie... -
Seite 16: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •... -
Seite 17: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Scharnier (Abbildung 3) und entfernen Sie anschließend das Scharnier. (Abbildung 1) (Abbildung 2) (Abbildung 3) Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ASUS TUF Gaming Monitor VG249QM1A Serie... -
Seite 18: Anschließen Der Kabel
Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion Eingangswahl im OSD-Menü auswählen. Wenn Sie das Netzkabel oder das/die Verbindungskabel ersetzen müssen, wenden Sie sich bitte an den ASUS Kundendienst. Einschalten des Monitors Drücken Sie die Ein-/Austaste . -
Seite 19: Bildschirmmenü (Osd-Menü)
Drücken Sie zum Verlassen des OSD-Menüs und Speichern der Einstellungen wiederholt die -Taste oder gehen Sie mit die Taste nach links, bis das OSD-Menü ausgeblendet wird. Wiederholen Sie die Schritte 1-3, um andere Funktionen anzupassen. ASUS TUF Gaming Monitor VG249QM1A Serie... -
Seite 20: Einführung In Die Osd-Funktionen
3.1.2 Einführung in die OSD-Funktionen Gaming ASUS TUF Gaming VG249QM1A Gaming Rennmodus DisplayPort 1920x1080@ 240Hz Üb er t a kt ung V a r ia bl e r OD A d a p ti ve - S ync ( DP ) - Seite 21 Kontrast: Der Einstellbereich reicht hier von 0 bis 100. • VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Kontrollen: Passt das Seitenverhältnis auf Vollbild oder Äquivalent an. •...
- Seite 22 Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. Farbe Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS TUF Gaming VG249QM1A Farbe Rennmodus DisplayPort 1920x1080@ 240Hz Fa r bt e mp. S ä t t i gung Ga mm a •...
-
Seite 23: Myfavorite
Ihre Verknüpfungstaste möglicherweise nicht unterstützt. Verfügbare Funktionsauswahlen für die Verknüpfung: GamePlus, GameVisual, Variabler OD, Shadow Boost, Helligkeit, Kontrast, Blaulichtfilter, Farbtemp., Lautstärke, Stummschalten, Eingangswahl, Eig. Einst.-1 (Laden), Eig. Einst.-2 (Laden). • Benutzerdefinierte Einstellung: Lädt/Speichert sämtliche Einstellungen auf dem Monitor. ASUS TUF Gaming Monitor VG249QM1A Serie... -
Seite 24: Systemeinstellungen
System-Einstellungen ASUS TUF Gaming VG249QM1A System-Einstellungen Rennmodus DisplayPort 1920x1080@ 240Hz S p r ac he K l a ng B e tr i ebs anz ei ge E i n - /A us tas te-Sper re E n er gi eei ns tel l ung... - Seite 25 DisplayPort 1.1 ist nur verfügbar, wenn Übertaktung und Adaptive-Sync (DP)/Variable Refresh Rate ausgeschaltet ist. • Information: Hier werden Informationen zu dem Monitor angezeigt. • Fabrikseinst: Die Option “Ja” stellt die Standardeinstellungen wieder her. ASUS TUF Gaming Monitor VG249QM1A Serie...
-
Seite 26: Technische Daten
Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße 23,8 Zoll-Breitbild (16:9, 60,45 cm) Max. Auflösung 1920 x 1080 Pixelabstand 0,2745 mm (H) x 0,2745 mm (V) Helligkeit (i.d.R.) 350 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Kontrastverhältnis (max.) 100.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) CR>10 178˚/178˚... - Seite 27 10 & 11 WHQL, CEL, MEPS, PSE, UkrSEPRO, KCC, E-Standby, TUV-Flicker Free, TUV-Low Blue Light, ICES-3, PC Recycle *Die technischen Daten können ohne Ankündigung geändert werden. **Messung einer Bildschirmhelligkeit von 200 Nits ohne Audio/USB/Kartenleser- Verbindung. ASUS TUF Gaming Monitor VG249QM1A Serie...
-
Seite 28: Äußere Abmessungen
Äußere Abmessungen 3-10 Kapitel 3: Allgemeine Hinweise... -
Seite 29: Fehlerbehebung (Häufig Gestellte Fragen)
• Prüfen Sie das Signalkabel auf verbogene richtig (z.B. erscheint die Farbe Weiß Kontaktstifte. nicht weiß) • Führen Sie die Fabrikeinst-Funktion im OSD- Menü aus. • Passen Sie die R/G/B-Farbeinstellungen an oder wählen eine passende Farbtemperatur im OSD-Menü. ASUS TUF Gaming Monitor VG249QM1A Serie 3-11... -
Seite 30: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Frequenz Aktualisierungsrate Horizontale Frequenz 640x350 70Hz 31,469KHz 640x350 85Hz 37,861KHz 640x480 60Hz 31,469KHz 640x480 67Hz 35KHz 640x480 75Hz 37,5KHz 640x480 85Hz 43,269KHz 720x400 70Hz 31,469KHz 720x400 85Hz 37,927KHz 800x600 56Hz 35,156KHz 800x600 60Hz 37,88KHz 800x600 72Hz 48,077KHz 800x600 75Hz 46,875KHz... - Seite 31 1440x576P 50Hz 31,25KHz 1920x1080P 50Hz 56,25KHz 1920x1080P 59,94/60Hz 67,433KHz/67,5KHz 3846x2160P 60Hz 135KHz Hinweis: Sie müssen eines der “*” Timings auswählen, um die ELMB oder 144Hz Funktion mit einer kompatiblen GPU Grafikkarte zu aktivieren. ASUS TUF Gaming Monitor VG249QM1A Serie 3-13...
- Seite 32 3-14 Kapitel 3: Allgemeine Hinweise...
