- Seite 1 LCD-Monitor der Serie VG245 Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Takeback Services .................vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht ............1-2 1.3.2 Ansicht von hinten ..........1-4 1.3.3 GamePlus Funktion ..........1-5 1.3.4 GameVisual-Funktion ..........1-6 Kapitel 2:... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Ce-Konformität Für Europäische Länder
CE-Konformität für europäische Länder Das Gerät entspricht der Niederspannungsrichtlinie 2014/35/ EU, der Verordnung (EG) Nr. 1275/2008 der Kommission nach den Bestimmungen der ErP-Richtlinie 2009/125/EG und der EMV-Richtlinie 2014/30/EG, der RoHS-Richtlinie 2011/65/EU und trägt die CE-Kennzeichnung. Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. -
Seite 6: Pflegen & Reinigen
• Die Anpassung der Lautstärkesteuerung und des Equalizer auf andere Einstellungen als die mittlere Position könnte die Ausgangsspanung des Ohr-/Kopfhörers und somit den Schalldruckpegel erhöhen. • Das Netzteil ist nur für diesen Monitor geeignet, nicht für andere Zwecke verwenden. Ihr Gerät nutzt eine der folgenden Stromversorgungen: - Hersteller: Delta Electronics Inc., Modell: ADP-40KD BB Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches... -
Seite 7: Darstellungssystematik In Dieser Anleitung
Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. - Seite 8 Congratulations! This product is TCO Certified for Sustainable IT TCO Certified is an international third party sustainability certification for IT products. TCO Certified ensures that the manufacture, use and recycling of IT products reflect environmental, social and economic responsibility. Every TCO Certified product model is verified by an accredited independent test laboratory.
-
Seite 9: Willkommen

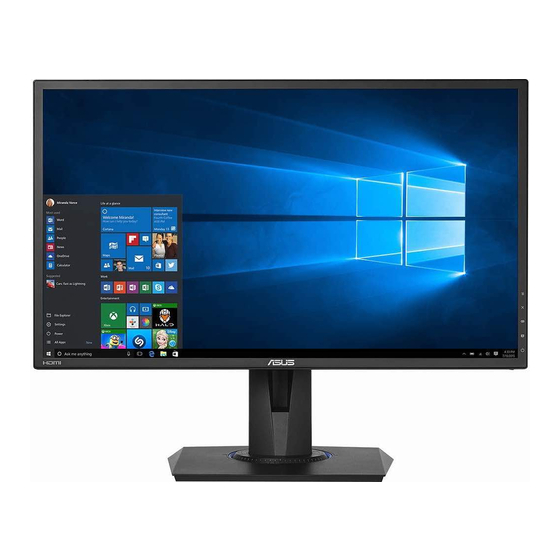

® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht VG245HE/VG245HE-DP VG245H/VG245Q/VG245HY 5-Wege) Taste: • Schaltet das OSD-Menü ein. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/unten/links/rechts. • Zeigt die Eingangsauswahlleiste an, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. - Seite 11 Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Bernstein Standby-Modus/Kein Signal ASUS-LCD-Monitor der Serie VG245...
-
Seite 12: Ansicht Von Hinten
1.3.2 Ansicht von hinten VG245HE/VG245HE-DP VG245H/VG245HY VG245Q DC-IN-Port. Hier schließen Sie das Netzkabel an. HDMI-Anschluss. Dieser Anschluss dient zur Verbindung mit einem HDMI-kompatiblen Gerät. DisplayPort. Dieser Port dient dem Anschließen eines DisplayPort- kompatiblen Gerätes. VGA-Anschluss. Dieser 15-polige Anschluss ist für eine PC VGA- Verbindung bestimmt. -
Seite 13: Gameplus Funktion
) Taste, um sie zu aktivieren. Drücken Sie auf die Taste, um sie zu deaktivieren. GamePlus Hauptmenü GamePlus — Fadenkreuz GamePlus — Timer GamePlus GamePlus GamePlus Fadenkreuz Timer FPS-Zähler Anzeigeausrichtung NEXT BACK/EXIT NEXT BACK/EXIT NEXT BACK/EXIT ASUS-LCD-Monitor der Serie VG245... -
Seite 14: Gamevisual-Funktion
1.3.4 GameVisual-Funktion Die GameVisual-Funktion ermöglicht Ihnen die komfortable Auswahl unterschiedlicher Bildmodi. Aktivierung von GameVisual: Drücken Sie zur Auswahl mehrmals den GameVisual-Hotkey. • Landschaftsmodus: Dies ist die beste Auswahl für die Anzeige von Landschaftsfotos mit GameVisual intelligenter Videotechnologie. • Rennmodus: Dies ist die beste Auswahl für Rennspiele mit GameVisual intelligenter Videotechnologie. - Seite 15 ASUS-LCD-Monitor der Serie VG245...
-
Seite 16: Anbringen Des Monitorarms/-Fußes
Arm in der Aussparung an der Basis einrastet. Sichern Sie den Standfuß mit Hilfe der mitgelieferten Schraube am Arm. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. VG245HE/VG245HE-DP VG245H/VG245Q/VG245HY ASUS-LCD-Monitor der Serie VG245... -
Seite 17: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •... - Seite 18 Heben Sie den Monitor auf die höchste Position an. Kippen Sie den Monitor zum maximalen Winkel. Schwenken Sie den Monitor zum gewünschten Winkel. 0° 0° 130mm 90° 90° Beim Einstellen des Betrachtungswinkels ist es normal, dass Monitor und Bild etwas wackeln können. ASUS-LCD-Monitor der Serie VG245...
-
Seite 19: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für VESA-Wandmontage) Der Halter/Fuß des Monitors kann zur VESA-Wandmontage abgenommen werden. So entfernen Sie den Halter/Monitorfuß: Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. Entfernen Sie die Gummiabdeckungen in den vier Schraubenöffnungen. (Abbildung 1) Entfernen Sie den Sockel (Abbildung 2). -
Seite 20: Anschließen Der Kabel
So schließen Sie das Audiokabel an: Stecken Sie ein Ende des Audiokabels in den Audioeingang des Monitors und das andere Ende in den Audioausgang des Computers. • Verwendung des Kopfhörers: verbinden Sie den Stecker mit der Kopfhörerbuchse, wenn ein HDMI oder DisplayPort Signal anliegt. ASUS-LCD-Monitor der Serie VG245... -
Seite 21: Einschalten Des Monitors
Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht weiß, wenn der Monitor eingeschaltet ist. Kapitel 2: Einrichtung... -
Seite 22: Bildschirmmenü (Osd-Menü)
GameVisual Rennmodus HDMI-1 1920x1080 @ 60Hz L a n dschaftsmodus R e n nmodus K i n o modus R TS / RPG modus F PS modus s R G Bmodus Bitte beachten Sie “1.3.4 GameVisual-Funktion”. ASUS-LCD-Monitor der Serie VG245... -
Seite 23: Kapitel 3: Allgemeine Hinweise
Blaulichtfilter Mit dieser Funktion können Sie die Stufe des Blaulichtfilters anpassen. ASUS VG245 Blaulichtfilter Rennmodus HDMI-1 1920x1080 @ 60Hz Stuf e 0 Stuf e 1 Stuf e 2 Stuf e 3 Stuf e 4 • Stufe 0: Keine Änderung. •... - Seite 24 Trace Free: Passt die Reaktionszeit des Monitors an. • Kontrollen: Passen Sie das Seitenverhältnis auf Vollbild, 4:3 oder Overscan an. 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. Overscan ist nur bei HDMI-Eingangsquellen verfügbar. ASUS-LCD-Monitor der Serie VG245...
- Seite 25 Bild unproportional erscheinen lassen. • Auto-Einstellung: Passt Position, Takt und Phase des Bildes automatisch optimal an (nur beim VGA-Modus). • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • FreeSync (nur HDMI/DisplayPort Eingang) Ermöglicht einer FreeSync unterstützten* Grafikkarte die dynamische Anpassung...
-
Seite 26: Eingangswahl
Mit dieser Funktion können Sie Ihre bevorzugte Eingangsquelle auswählen. ASUS VG245 Eingangswahl Rennmodus HDMI-1 1920x1080 @ 60Hz HDMI-1 HDMI-2 (VG245H/VG245HY/VG245HE/VG245HE-DP) ASUS VG245 Eingangswahl Rennmodus HDMI-1 1920x1080 @ 60Hz VG A HDMI-1 HDMI-2 Di splayPor t (VG245Q) ASUS-LCD-Monitor der Serie VG245... -
Seite 27: Systemeinstellungen
System-Einstellungen Ermöglicht Ihnen die Anpassung des Systems. ASUS VG245 System-Einstellungen Rennmodus HDMI-1 1920x1080 @ 60Hz G a m e V i s u a l D e mo Mo d e E C O Mo d e O S D -E i n s t e l l u n g e n... -
Seite 28: Myfavorite
MyFavorite Lädt/Speichert sämtliche Einstellungen auf dem Monitor. ASUS VG245 MyFavorite Rennmodus HDMI-1 1920x1080 @ 60Hz Einstellu ng 1 Einstellu ng 2 Einstellu ng 3 Einstellu ng 4 ASUS-LCD-Monitor der Serie VG245... -
Seite 29: Technische Daten
3.2 Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße 24 Zoll-Breitbild (16:9, 61 cm) Max. Auflösung 1920 x 1080 Pixelabstand 0,276 mm x 0,276 mm Helligkeit (i.d.R.) 250 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Kontrastverhältnis (max.) 100.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) 170˚/160˚ CR > 10 Anzeigefarben 16,7 M Ansprechzeit... - Seite 30 Low Blue Light, TCO, TUV-GS, TUV-Ergo. VG245Q/VG245HY: UL/cUL, FCC, ICES-3, CB, CE, ErP, WEEE, TUV-GS, TUV-Ergo, ISO 9241-307, UkrSPEPRO, CU, TCO, RoHS, Windows7 & 8.1 & 10 WHQL, TUV-Flicker Free, TUV-Low Blue Light. *Die technischen Daten können ohne Ankündigung geändert werden. ASUS-LCD-Monitor der Serie VG245...
-
Seite 31: Fehlerbehebung (Häufig Gestellte Fragen)
3.3 Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob der Monitor sowie der Die Betriebs-LED leuchtet orange, und kein Bild erscheint Computer im normalen Betriebszustand ist. -
Seite 32: Unterstützte Anzeigemodi
60,02(P) 63,98(P) 1280x1024 75,02(P) 79,98(P) 1360x768 59,79(P) 47,712(P) 1366x768 59,79(P) 47,712(P) 1440x900 59,89(P) 55,94(N) 1600x1200 60,00(P) 75,00(P) 1680x1050 60,00(P) 65,29(N) 1920x1080 60,00(P) 67,5(P) 1920x1080* 75,00(N) 83,9(P) *Wird nur unterstützt, wenn der HDMI/DisplayPort Port genutzt wird. ASUS-LCD-Monitor der Serie VG245 3-11... - Seite 33 Wenn der Monitor im Videomodus betrieben wird (d.h. keine Daten anzeigt), werden die folgenden hochauflösenden Modi zusätzlich zum normalauflösenden Video unterstützt. Vorein- Timing Pixelformat Horizontale Vertikale Pixelfre- stellung Name Frequenz Frequenz quenz Anzeige (KHz) (Hz) (MHz) 480p 720 x 480 31,469 480p-60Hz 720p60...
