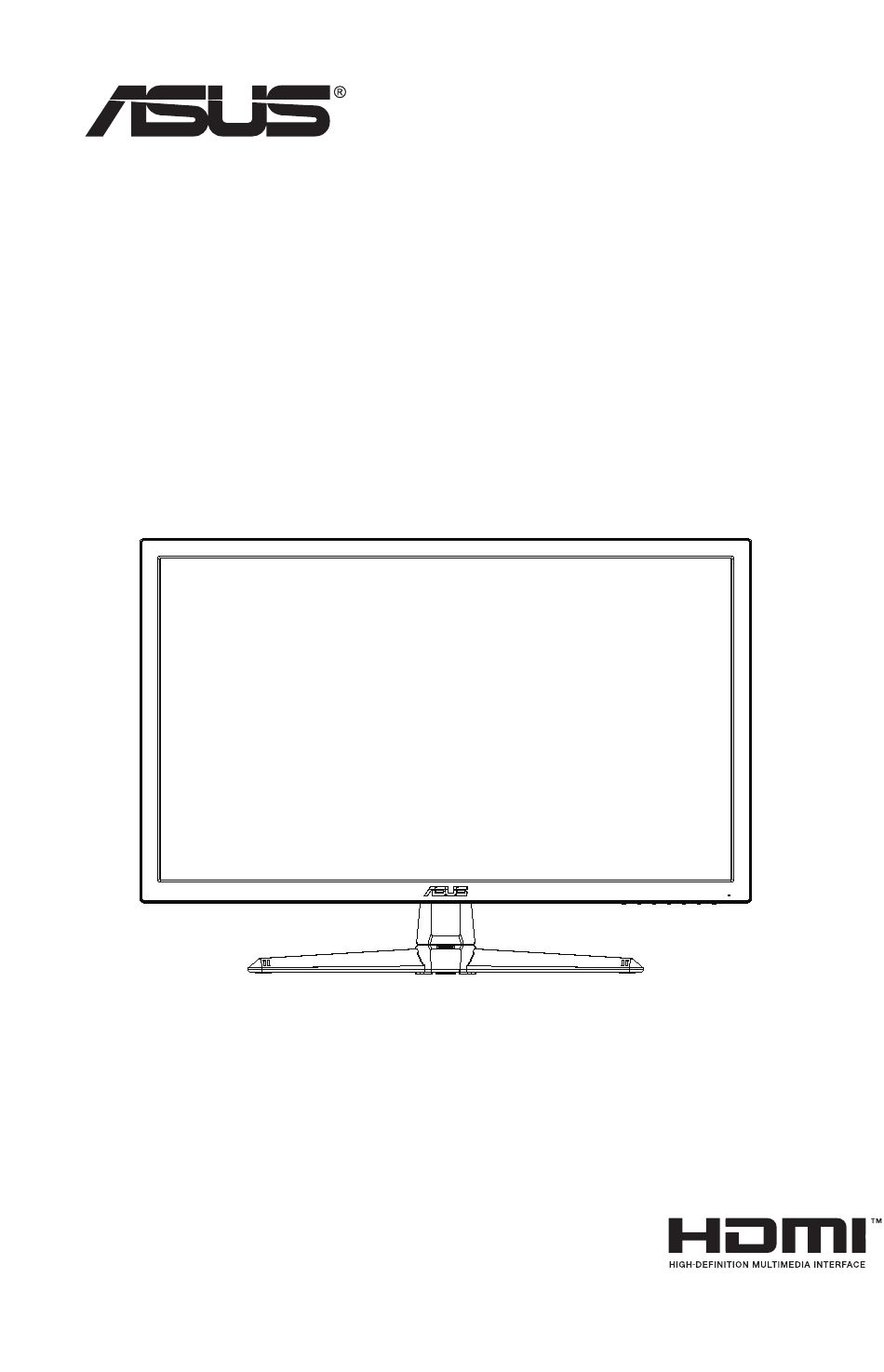

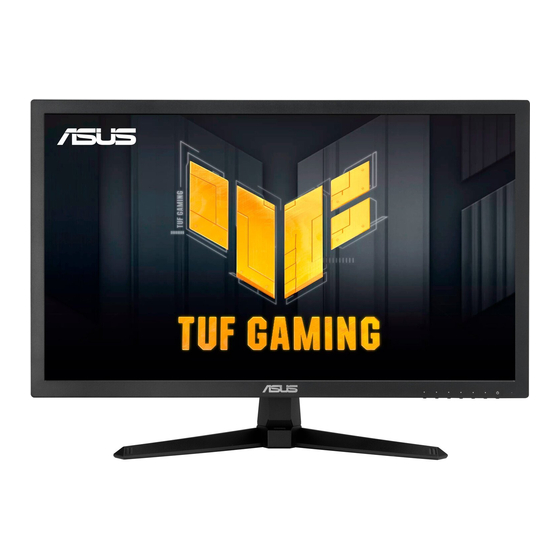

- Seite 1 VG248Q1B-Serie LCD-Monitor Bedienungsanleitung...
- Seite 2 ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,...
- Seite 3 Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Anweisungen des Herstellers installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. Canadian Department of Communications – Hinweise Dieses Digitalgerät hält die Klasse-B-Grenzwerte hinsichtlich Funkemissionen von Digitalgeräten gemäß Radio Interference Regulations des Canadian Department of Communications ein.
- Seite 4 Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Falls ein Teil der Stromversorgung beschädigt werden sollte, versuchen Sie nicht, die Komponenten selbst zu reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker oder an Ihren Händler. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; Sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. •...
- Seite 5 WARNUNG • Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen. • Bitte bestätigen Sie, dass das Verteilersystem in der Gebäudeinstallation über einen Trennschalter mit 120/240 V, 20 A (Maximum) verfügt. • Bei Lieferung mit einem Netzkabel mit 3-poligem Stecker schließen Sie das Kabel an eine 3-polige geerdete Steckdose an. Setzen Sie den Erdungskontakt des Netzkabels nicht außer Kraft, bspw. Zur Anbringung eines 2-poligen Adapters. Der Erdungskontakt ist ein wichtiges Sicherheitsmerkmal. • Erklärung zur Beschränkung von gefährlichen Substanzen (Indien) Dieses Produkt stimmt mit den „India E-Waste (Management) Rules, 2016“ überein und untersagt den Einsatz von Blei, Quecksilber, sechswertigem Chrom, polybromierten Biphenylen und polybromierten Diphenylethern in Konzentrationen von mehr als 0,1 % des Gewichts in homogenen Materialien und 0,01 % des Gewichts in homogenen Materialien bei Kadmium. Ausgenommen sind die in Schedule 2 der Vorschrift gelisteten Ausnahmen. Erklärung zum WEEE-Symbol Dieses Symbol am Produkt oder an seiner Verpackung zeigt an, dass dieses Produkt nicht mit Ihrem Hausmüll entsorgt werden darf. Stattdessen liegt es in Ihrer Verantwortung, Ihr Altgerät durch Übergabe an eine spezielle Sammelstelle für das Recycling von elektrischen und elektronischen Altgeräten zu entsorgen. Die separate Sammlung und das Recycling Ihres Altgerätes zum Zeitpunkt der Entsorgung tragen zur Schonung natürlicher Ressourcen und zur Gewährleistung eines die menschliche Gesundheit und Umwelt nicht gefährdenden Recyclings bei. Weitere Informationen über Sammelstellen für das Recycling Ihres Altgerätes erhalten Sie bei den lokalen Behörden, dem für Sie zuständigen Entsorgungsunternehmen oder dem Laden, in dem das Gerät gekauft wurde.
- Seite 6 Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. • Reinigung. Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem leicht mit einem milden Reiniger angefeuchteten Tuch entfernt werden. • Verwenden Sie keinen Reiniger, der Alkohol oder Aceton enthält. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie den Reiniger niemals direkt auf den Bildschirm, da er in den Monitor tropfen und einen Stromschlag verursachen kann. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. • Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren!
- Seite 7 So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. Rücknahmeservices ASUS' Recycling- und Rücknahmeprogramme entspringen unserem Streben nach höchsten Standards zum Schutz unserer Umwelt. Wir glauben, dass wir unsere Produkte, Batterien/Akkumulatoren und andere Komponenten sowie Verpackungsmaterialien durch die Bereitstellung von Lösungen für unsere Kunden verantwortungsbewusst recyceln können. Detaillierte Recyclinginformationen zu unterschiedlichen Regionen finden Sie unter http://csr.asus.com/english/Takeback.htm. Produktinformationen für EU-Energiekennzeichnung...
- Seite 8 Herzlich willkommen! ® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen und Merkmale sorgen für die augenfreundliche und brillante Bildwiedergabe des Monitors! Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten: LCD-Monitor Basis Schnellstartanleitung Garantiekarte 1 x Netzkabel 1 x HDMI-Kabel (optional) 1 x DP-Kabel (optional) 2 x Schraube 1 x L-Griff (optional) • Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. ASUS LCD-Monitor VG248Q1B-Serie...
- Seite 9 Monitor montieren So montieren Sie den Monitor Richten Sie das Schraubenloch am Arm an der mitgelieferten Schraube an der Basis aus. Stecken Sie dann die Basis in den Arm. Befestigen Sie die Basis am Arm, indem Sie die mitgelieferte Schraube festziehen. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 12 kg (Schrauben: M4 x 10 mm). Kapitel 1: Einführung...
- Seite 10 Anschließen der Kabel 1.4.1 Rückseite des LCD-Monitors HDMI-1 HDMI-2 Kopfhörerausgang DP-Eingang HDMI2-Anschluss HDMI1-Anschluss Wechselstromeingang ASUS LCD-Monitor VG248Q1B-Serie...
- Seite 11 Einführung 1.5.1 Steuertaste verwenden Verwenden Sie die Steuertaste des Monitors zum Anpassen der Bildeinstellungen. Betriebsanzeige: • Die Farbgebungen in der Betriebsanzeige finden Sie in der folgenden Tabelle aufgeführt. Status Beschreibung Weiß Gelb Standby-Modus Leistung-taste: • Taste zum Ein- und Ausschalten des Geräts. Menütaste: • Taste zum Aufrufen des OSD-Menüs. Schließen-Taste: • Hiermit verlassen Sie das OSD-Menü. Taste für Eingangswahl: • Mit dieser Taste wird zwischen HDMI-1-, HDMI -2- und DisplayPort- Eingangssignal umgeschaltet. GamePlus-Taste: • GamePlus: Die GamePlus-Funktion bietet einen Werkzeugsatz und erzeugt eine bessere Spielumgebung beim Spielen unterschiedlicher Spieltypen. Insbesondere die Fadenkreuz-Funktion wurde speziell für Neulinge oder Anfänger erstellt, die sich für Egoshooter interessieren. Kapitel 1: Einführung...
- Seite 12 So aktivieren Sie GamePlus: • Drücken Sie zum Aufrufen des GamePlus-Hauptmenüs die GamePlus-Taste. • Aktivieren Sie die Fadenkreuz, Timer oder FPS-Zähler oder Anzeigeausrichtung • Treffen Sie mit und eine Auswahl und drücken Sie zum Bestätigen der benötigten Funktion . Mit brechen Sie den Vorgang ab und verlassen das Menü. GamePlus- GamePlus - GamePlus - Timer Hauptmenü Fadenkreuz Verknüpfung-Taste 1: • Dies ist eine Verknüpfung-Taste. Die Standardeinstellunge ist Helligkeit. Verknüpfung-Taste 2: • Dies ist eine Verknüpfung-Taste. Die Standardeinstellung ist Blaulichtfilter. ASUS LCD-Monitor VG248Q1B-Serie...
- Seite 13 Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Der Monitor verfügt über einen Neigungswinkel zwischen +15˚ und -5˚. -5 ~ 15 ASUS LCD-Monitor VG248Q1B-Serie...
- Seite 14 Abnehmen des Schwenkarms/Fußes (zur VESA-Wandmontage) Der abnehmbare Ständer dieses Monitors wurde speziell zur VESA- Wandmontage entwickelt. Der Schwenkarm/Fuß wird wie folgt abgenommen Ziehen Sie das Stromkabel und die Signalkabel heraus. Platzieren Sie den Monitor vorsichtig mit der Bildschirmseite nach unten in seiner EPS-Verpackung. Entfernen Sie die zwei (2) Schrauben, die den Arm an der Rückseite des Monitors sichern. Lösen Sie den Fuß (Arm und Basis) vom Monitor. Kapitel 2: Aufbau und Konfiguration...
- Seite 15 Umrisse Einheit: mm ASUS LCD-Monitor VG248Q1B-Serie...
- Seite 16 OSD-Menü (Bildschirmmenü) 3.1.1 Konfiguration ASUS TUF Gaming VG248Q1B Gaming Rennmodus HDMI-1 1080p 60Hz Übertaktung Variabler OD AMD FreeSync Premium ELMB GamePlus GameVisual Shadow Boost Blenden Sie das OSD-Menü mit der Menütaste ein. Drücken Sie zum Umschalten zwischen den Menüoptionen und . Währen Sie sich im Menü bewegen, wird der Name der aktuell ausgewählten Option hervorgehoben. Drücken Sie zur Auswahl der hervorgehobenen Option im Menü die -Taste. Wählen Sie mit und den gewünschten Parameter.
- Seite 17 3.1.2 Die OSD-Funktionen Gaming Diese Funktion enthält sieben Optionen, die Sie nach Bedarf einstellen können. ASUS TUF Gaming VG248Q1B Gaming Rennmodus HDMI-1 1080p 60Hz Übertaktung Variabler OD AMD FreeSync Premium ELMB GamePlus GameVisual Shadow Boost • Übertaktung: Diese Funktion ermöglicht die Anpassung der Bildfrequenz. • Variabler OD: Möglich sind Werte zwischen Stufe 0 und 5. Die Standardeinstellung ist Stufe 3. • AMD FreeSync Premium: Kann einer Grafikquelle, die AMD FreeSync Premium unterstützt, die dynamische Anpassung der Bildwiederholrate basierend auf typischen Content-Bildraten für energieeffiziente, nahezu...
- Seite 18 Bildeinrichtung Sie können Helligkeit, Kontrast, VividPixel, ASCR, Kontrollen und Blaulichtfilter über diese Hauptfunktion anpassen. ASUS TUF Gaming VG248Q1B Bildeinrichtung Rennmodus HDMI-1 1080p 60Hz Helligkeit Kontrast VividPixel ASCR Kontrollen Blaulichtfilter • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. • ASCR: Wählen Sie EIN bzw. AUS zum Aktivieren bzw. Deaktivieren des dynamischen Kontrastverhältnisses. ASCR wird deaktiviert, wenn ECO mode oder ELMB eingeschaltet ist. • Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“ oder „4:3“ ein. • Blaulichtfilter: Passen Sie die Intensität des von der LED- Hintergrundbeleuchtung ausgegebenen blauen Lichts an.
- Seite 19 • Zur Minimierung von Augenbelastung und Trockenheit sollten Sie Ihre Augen regelmäßig ausruhen, indem Sie weit entfernte Gegenstände fokussieren. • Augenübungen können dabei helfen, Augenbelastung zu verringern. Wiederholen Sie diese Übungen häufig. Wenden Sie sich an einen Arzt, falls die Augenbelastung anhält. Augenübungen: (1) Wiederholt nach oben und unten schauen (2) Langsam mit den Augen rollen (3) Augen diagonal bewegen. • Intensives blaues Licht kann zu Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter zur Reduzierung von 70 % (max.) des schädlichen blauen Lichts zur Vermeidung von CVS (Computer Vision Syndrome). Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. ASUS TUF Gaming VG248Q1B Farbe Rennmodus HDMI-1 1080p 60Hz Farbtemp. Sättigung Hautton • Farbtemp.: Diese Funktion verfügt über drei voreingestellte Farbmodi (Kühl, Normal, Warm) und einen Anwendermodus. • Sättigung: Möglich sind Werte zwischen 0 und 100. • Hautton: Enthält 3 Farbmodi: Rötlich, Natürlich, Gelblich. • Im Anwendermodus sind die Farben R (Rot), G (Grün) und B (Blau) vom Anwender einstellbar; mögliche Werte liegen zwischen 0 und 100. Kapitel 3: Allgemeines...
- Seite 20 Eingangswahl Wählen Sie die Eingangsquelle: HDMI-1-, HDMI-2- oder DisplayPort- Eingangssignal. ASUS TUF Gaming VG248Q1B Eingangswahl Rennmodus HDMI-1 1080p 60Hz HDMI-1 HDMI-2 DisplayPort MyFavorite Sie können Verknüpfung und Angep. Einstellung in diesem Menü anpassen. ASUS TUF Gaming VG248Q1B MyFavorite Rennmodus HDMI-1 1080p 60Hz Verknüpfung Angep. Einstellung • Verknüpfung: Sie können „GamePlus“, „GameVisual“, „Helligkeit“, „Kontrast“, „Blaulichtfilter“, „Farbtemp.“ oder „Lautstärke“ als Schnelltaste festlegen. • Angep. Einstellung: Sie können die Einstellungen nach Ihren eigenen Vorlieben vornehmen.
- Seite 21 System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. ASUS TUF Gaming VG248Q1B System-Einstellungen Rennmodus HDMI-1 1080p 60Hz Sprache Klang ECO Mode Energieeinstellung Betriebsanzeige Ein-/Austaste-Sperre Tastensperre OSD-Einstellungen ASUS TUF Gaming VG248Q1B System-Einstellungen Rennmodus HDMI-1 1080p 60Hz Information Fabrikseinst • Sprache: Zur Auswahl der Sprache für das OSD-Menü. Die Auswahlmöglichkeiten sind: Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Polnisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch, Portugiesisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanische, Koreanisch, Persisch, Thai, Indonesisch und Ukrainisch.
- Seite 22 Reaktionszeit Minimum) Nein Satellitenlautsprecher Kopfhörer Ton von HDMI HDMI-Eingang DisplayPort-Eingang < 16W Nennspannung WS 100-240 V Stromverbrauch im Betrieb (max.) (Diffusionsspannung) Gehäusefarben Schwarz Energiesparmodus < 0,5 W Abgeschalteter Modus < 0,3W Neigung -5° ~ +15° Phys. Gerät (B x H x T) 571,16 x 407,07 x 173,98 mm Verpackungsabmessungen (B 637 x 412 x 164 mm x H x T) Nettogewicht (ca.) 3,80 kg Nettogewicht ohne Ständer 3,32 Bruttogewicht (ca.) 5,4 kg Nennspannung 100 – 240 V Wechselspannung, 50/60 Hz, 1,5 A Betriebstemperatur 0 – 40° ASUS LCD-Monitor VG248Q1B-Serie...
- Seite 23 Prolembeseitigung (FAQ) Problem Lösungsvorschläge Betriebsanzeige leuchtet nicht. • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Vergewissern sich, dass das Netzkabel richtig an Display und Steckdose angeschlossen ist. • Prüfen Sie die Betriebsanzeige-Funktion im Hauptmenü. Wählen Sie zum Einschalten der Betriebs-LED „EIN“. Die Strom-LED leuchtet • Überprüfen Sie, ob PC und Monitor eingeschaltet bernsteinfarben, doch auf dem sind. Display ist nichts zu sehen. • Überprüfen Sie, ob das Signalkabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Sehen Sie nach, ob Pins im Signalkabel verbogen sind. • Schließen Sie den PC an einen anderen Monitor an, um herauszufinden, ob der PC ordnungsgemäß funktioniert. Das angezeigte Bild ist zu hell • Ändern Sie im OSD-Menü die Werte für Kontrast oder zu dunkel. und Helligkeit. Das Bild zittert oder Wellen sind •...
- Seite 24 Liste der PC-Timings vom HDMI-/DP-Eingang Auflösung HDMI 640 x 480 - 60 Hz 640 x 480 - 67 Hz 640 x 480 - 72 Hz 640 x 480 - 75 Hz 720 x 400 - 70 Hz 720 x 480 - 60 Hz 720 x 576 - 50 Hz 800 x 600 - 56 Hz 800 x 600 - 60 Hz 800 x 600 - 72 Hz 800 x 600 - 75 Hz 1024 x 768 - 60 Hz 1024 x 768 - 70 Hz 1024 x 768 - 75 Hz 1152 x 864 - 60 Hz 1152 x 864 - 75 Hz 1280 x 720 - 50 Hz 1280 x 720 - 60 Hz 1280 x 960 - 60 Hz 1280 x 1024 - 60 Hz 1280 x 1024 - 75 Hz 1440 x 480 - 60 Hz 1440 x 576 - 50 Hz 1440 x 900 - 60 Hz 1680 x 1050 - 60 Hz 1920 x 1080 - 50 Hz 1920 x 1080 - 60 Hz 1920 x 1080 - 100 Hz 1920 x 1080 - 120 Hz 1920 x 1080 - 144 Hz 1920 x 1080 - 150 Hz 1920 x 1080 - 155 Hz 1920 x 1080 - 160 Hz 1920 x 1080 - 165 Hz ASUS LCD-Monitor VG248Q1B-Serie...
