Inhaltszusammenfassung für Alesis MultiMix-6FX

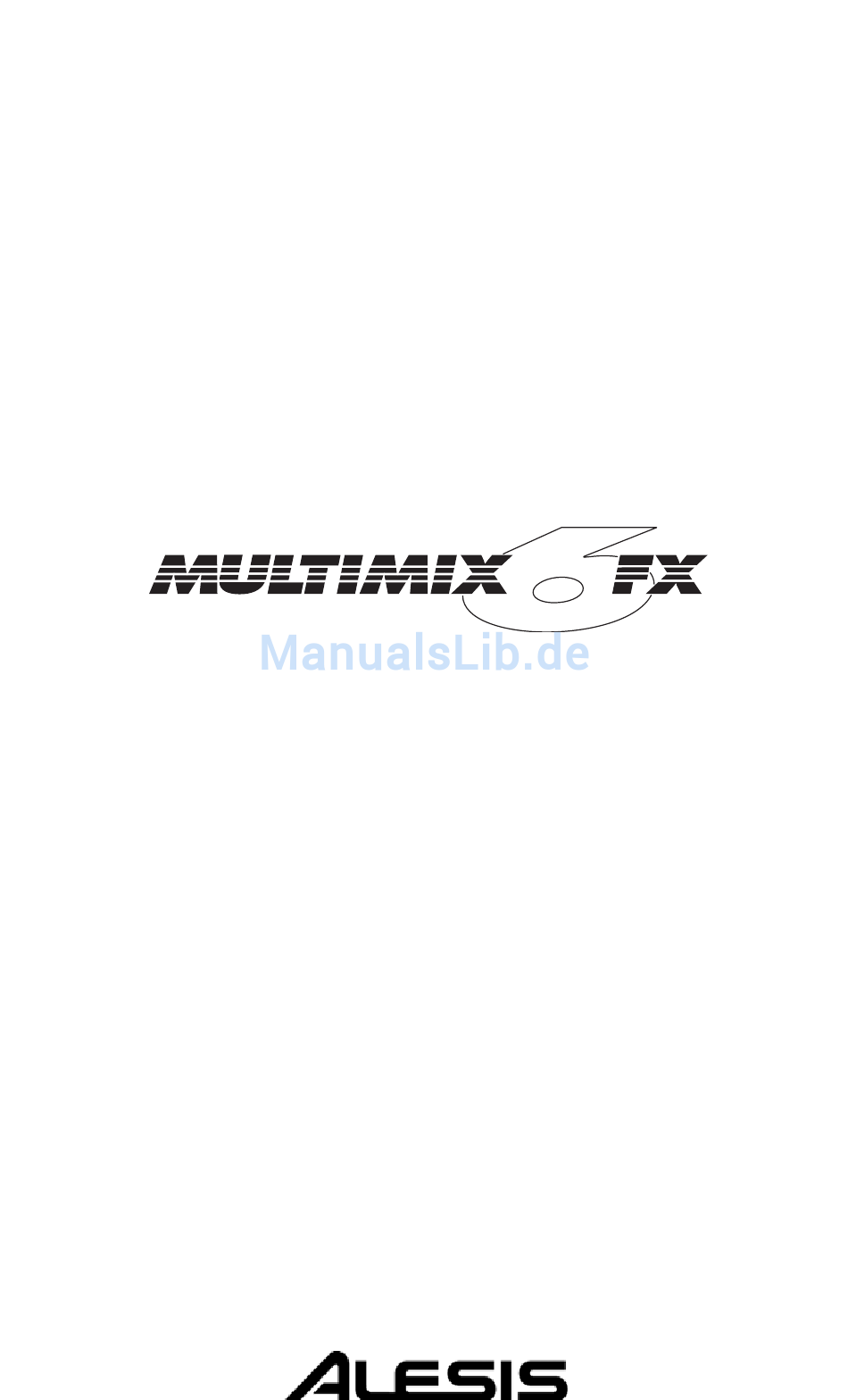

- Seite 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ............3 Willkommen! ....................3 Über den MultiMix-6FX ............4 Eigenschaften des MultiMix-6FX..............4 Über die Verwendung dieser Anleitung ......5 Ein paar Worte für Anfänger ..........6 Wichtige Sicherheitshinweise......7 Important Safety Instructions (English) ......7 Instructions de Sécurité Importantes (French)..................9 Lesen Sie bitte die folgende Sicherheitshinweise (German) ...........11... - Seite 4 Kapitel Vier: Anwendungen ......25 Einfaches Recording Setup ..........25 Einfaches Live Setup.............25 Verwendung von zusätzlichen externen Audiosignalen................26 Musik in Ihren Computer überspielen......26 Kapitel Fünf: Fehlerhilfe ........27 Kapitel Sechs: Technische Daten .....31 Kapitel Sieben: Schaltbild .........33 Glossar ..............35 Impressum/ Kontakt ...........39 Alesis Kontakt Information................39...
-
Seite 5: Einführung
Wir sind von unseren Produkten überzeugt, da wir die hervorragenden Resultate, die kreative Menschen wie Sie mit unseren Produkten erzielen, kennen. Das primäre Ziel von Alesis ist es seit jeher hochqualitatives Studioequipment für jeden verfügbar und bedienbar zu machen. Dieses Handbuch ist ein wichtiger Schritt dorthin. -
Seite 6: Über Den Multimix-6Fx
Einführung Über den MultiMix-6FX Der MultiMix 6FX ist eine der neuesten Entwicklung in der großen Familie der Audiomischpulte von Alesis. Seit der Vorstellung unseres 1622 Mixers im Jahre 1989 konnten wir sehr viele Erfahrungen sammeln. Seit damals hat sich die Audiotechnologie sprunghaft weiterentwickelt, wodurch die Qualität der Mixer stieg und gleichzeitig die Produkte preiswerter... -
Seite 7: Über Die Verwendung Dieser Anleitung
Einführung Über die Verwendung dieser Anleitung Diese Bedienungsanleitung ist in verschiedene Abschnitte gegliedert, welche die zahlreichen Funktionen und Anwendungsbeispiele Ihres MultiMix 6FX beschreiben. Generell ist es eine gute Idee, die gesamte Anleitung am Anfang einmal sorgfältig zu lesen. Diejenigen, die bereits über Erfahrungen mit Mixern dieser Art verfügen, sollten das Inhaltsverzeichnis verwenden, um die Beschreibung einer speziellen Funktion zu finden. -
Seite 8: Ein Paar Worte Für Anfänger
Einführung Ein paar Worte für Anfänger Wir wissen, dass einige Anwender, die den MultiMix 6FX gekauft haben, zum ersten Mal vor einem Mixer sitzen. Deshalb haben wir die Beschreibungen deshalb so verständlich wie möglich gehalten. Bei der Entwicklung des MultiMix 6FX haben wir Wert darauf gelegt, dass die vielen Funktionen gerade für Anfänger einfach Vor dem Beginn einer Mixing erlernbar sind. -
Seite 9: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Important Safety Instructions (English) Safety symbols used in this product This symbol alerts the user that there are important operating and maintenance instructions in the literature accompanying this unit. This symbol warns the user of uninsulated voltage within the unit that can cause dangerous electric shocks. - Seite 10 Wichtige Sicherheitshinweise 12. Use only with a cart, stand, bracket, or table designed for use with professional audio or music equipment. In any installation, make sure that injury or damage will not result from cables pulling on the apparatus and its mounting. If a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.
-
Seite 11: Instructions De Sécurité Importantes (French)
Wichtige Sicherheitshinweise Instructions de Sécurité Importantes (French) Symboles utilisés dans ce produit Ce symbole alèrte l’utilisateur qu’il existe des instructions de fonctionnement et de maintenance dans la documentation jointe avec ce produit. Ce symbole avertit l’utilisateur de la présence d’une tension non isolée à... - Seite 12 Wichtige Sicherheitshinweise 12. N’utilisez qu’avec un stand, ou table conçus pour l’utilisation d’audio professionnel ou instruments de musique. Dans toute installation, veillez de ne rien endommager à cause de câbles qui tirent sur des appareils et leur support. 13. Débranchez l’appareil lors d’un orage ou lorsqu’il n’est pas utilisé...
-
Seite 13: Lesen Sie Bitte Die Folgende Sicherheitshinweise (German)
Wichtige Sicherheitshinweise Lesen Sie bitte die folgende Sicherheitshinweise (German) Bei diesem Produkt verwendete Sicherheitssymbole Dieses Symbol warnt den Benutzer, dass es wichtige Funktions- und Wartungshinweise in der produktbegleitenden Anleitung gibt. Dieses Symbol warnt den Benutzer vor unisolierten Spannung innerhalb des Gerätes, die gefährliche elektrische Schläge verursachen kann. - Seite 14 Wichtige Sicherheitshinweise 12. Verwenden Sie ausschließlich Wagen, Ständer, oder Tische, die speziell für professionelle Audio- und Musikinstrumente geeignet sind. Achten Sie immer darauf, dass die jeweiligen Geräte sicher installiert sind, um Schäden und Verletzungen zu vermeiden. Wenn Sie einen Rollwagen benutzen, achten Sie darauf, dass dieser nicht umkippt, um Verletzungen auszuschließen.
-
Seite 15: Ce Declaration Of Conformity
Wichtige Sicherheitshinweise CE Declaration Of Conformity See our Web site at: http://www .alesis.com FCC Compliance Statement This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference and (2) this device must accept any interference received, including interference that may cause undesired operation. - Seite 16 Wichtige Sicherheitshinweise...
-
Seite 17: Kapitel Eins: Zu Anfang
Zu Anfang… Anschluss des MultiMix-6FX Befolgen Sie die Richtlinien, Diese Abbildung hilft Ihnen, Ihren MultiMix 6FX zu verkabeln die wir zu den zu und für die Arbeit vorzubereiten. Das verwendete Equipment ist verwendenden Kabeln (weite r natürlich von Ihnen abhängig von Ihnen und dem Einsatz des unten) und dem Einpegeln Mixers (Live oder Recordingeinsatz). -
Seite 18: Signale Richtig Einpegeln
Zu Anfang… Signale richtig einpegeln Bevor Sie damit starten, verschiedene Audiosignale mit Ihrem MultiMix zu mischen, müssen Sie die Pegel jedes benutzten Kanals richtig einstellen. Dadurch wird vermieden, dass es zu Übersteuerungen und Verzerrungen kommt. So geht’s richtig: 1. Drehen Sie den Level Regler des Kanals auf die 12:00 Uhr Position. -
Seite 19: Überblick
Der MultiMix im Überblick In diesem Kapitel erfahren Sie alles die Komponenten des MultiMix-6FX (ausgenommen hiervon ist der digitale Effektprozessor, der im nächsten Kapitel beschrieben wird). Bitte beachten Sie die Abbildungen beim Lesen, damit Sie verfolgen können, über welchen Abschnitt wir gerade reden. -
Seite 20: Phone Buchse
Der MultiMix im Überblick Im Gegensatz zu den Kanälen 1 – 2 sind die Line Eingänge der Kanäle 3 – 6 als Stereoeingänge ausgelegt und stellen einen linken und rechten Eingang zur Verfügung. Wenn Sie einen dieser Kanäle als Monoeingang verwenden wollen, schließen Sie Ihr Instrument an den linken Eingang an. -
Seite 21: Kanalzüge
Der MultiMix im Überblick Setzen Sie diese 6,3mm Klinkenbuchsen dazu ein, um dem Verstärker, der Ihre Monitore mit Power versorgt, ein Signal zukommen zu lassen oder um Kopfhörer anzuschließen. Dieser Ausgang kann verschiedene Signale, die über die Master Sektion des Mixers ausgewählt werden, bereitstellen. Kanalzüge Die sechs Kanalzüge sind bis auf eine Abweichung identisch. -
Seite 22: Master Sektion
Der MultiMix im Überblick Der MultiMix besitzt pro Kanal drei Bänder zur Klangregelung (EQ). MIT diesen Reglern können Sie das Signal des Kanals durch Betonen oder Absenken von Frequenzen klanglich bearbeiten. Die LO und HI Regler sind „Shelving“ Filter (so genannte „Kuhschwanzfilter“) mit festen Frequenzen von 80 Hz beziehungsweise 12 kHz. -
Seite 23: Aux Return Level
Dieser Regler stellt den Pegel für die Signalrückführung des AUX RETURN zum Mixer ein. EFFECTS LEVEL Wenn Sie einen der internen Effekte des MultiMix-6FX verwenden, regeln Sie mit diesem Knopf den Effect Pegel. LED Meters In der Master Sektion des Mixers finden Sie zwei Reihen von gelben, grünen und roten Lichtern. -
Seite 24: Externes Netzteil
Der MultiMix im Überblick Externes Netzteil Das Netzteil gibt eine Stromstärke von 18.5 VAC bei 700 mA Spannung aus. Es sollte für den Betrieb Ihres MultiMix mehr als ausreichend sein. Wie auch bei fast jedem anderen Netzteil, wird dieses warm, wenn es eine Zeit lang verwendet wird. Sie sollten sich deswegen keine Sorgen machen. -
Seite 25: Effektprozessor
Der Digitale Effektprozessor Bereits eingebaut befinden sich in Ihrem MultiMix-6FX ein leistungsfähiges Effektgerät mit 100 Preset Programmen (Programs). Sie finden in diesem Kapitel ein paar Tipps, wie diese Effekte in den Mix eingebunden werden können. Sie müssen sich jedoch nicht ausschließlich daran halten. -
Seite 26: Chamber
Der Digitale Effektprozessor CHAMBER Diese Simulationen stellen das Klangverhalten von künstlichen Echokammern nach, die vor allen bei Aufnahmen in den 50er und 60er Jahren Verwendung fanden. CHORUS Hiermit erstellen Sie den Effekt mehrerer Stimmen (oder Instrumente), die aus einem einzelnen Eingang kommen. FLANGE Flange hat einen schwebenden, brausenden Effekt zur Folge, den Sie bestimmt schon einmal gehört haben. -
Seite 27: Kapitel Vier: Anwendungen
Um Ihnen ein Ideen zu geben, welche Szenarien möglich sind, richtigen Kabel. Die haben wir paar der gebräuchlichsten Einsatzmöglichkeiten des Richtlinien auf Seite 15 sind MultiMix-6FX beschrieben. dabei hilfreich. Einfaches Recording Setup Bei diesem Setup schließen Sie zuerst alle Mikrofone und Instrumente an die Mono- und Stereo Kanäle an und pegeln die... -
Seite 28: Verwendung Von Zusätzlichen Externen Audiosignalen
Anwendungen Verwendung von zusätzlichen externen Audiosignalen Der MultiMix-6FX besitzt insgesamt 6 Audioeingänge. Um externe Signalquellen in einem Recording oder Live Mix zu integrieren, gibt es verschiedene Möglichkeiten. Über die 2- TRACK IN lässt sich ein Tape Deck, ein ADAT, ein CD Player oder ein anderes Stereosignal im Mix unterbringen. -
Seite 29: Kapitel Fünf: Fehlerhilfe
Fehlerhilfe Wenn bei der Arbeit mit dem MultiMix-6FX Probleme auftauchen, hilft Ihnen diese Fehlersuchtabelle bei der Lösung dieser. Symtome Ursache Lösung Kein Signal vom Mixer. Mixer ist nicht angeschlossen Schließen Sie den Mixer an oder eingeschaltet. und schalten Sie ihn ein. - Seite 30 Fehlerhilfe im Audiosignal. werden verwendet. symmetrische Kabel. Mikrofonpegel zu niedrig. Phantomspannung ist Schalten Sie mit dem ausgeschaltet. rückseitigen Schalter die Phantomspannung an. Mikrofon ist defekt. Testen Sie das Mikrofon mit einem anderen Audiogerät. Bei Defekten wenden Sie sich an Ihren Händler oder an den Hersteller.
- Seite 31 Es wurde kein Signal zum Drücken Sie je nachdem den funktionieren nicht. HDPH/CTRL RM Ausgang MIX oder 2 TK Button. geroutet. Kein Strom. Falsches oder defektes Verwenden Sie das richtige Netzteil. Netzteil (nur Alesis- empfohlene AC Netzteile sind zu verwenden).
- Seite 32 Fehlerhilfe...
-
Seite 33: Kapitel Sechs: Technische Daten
Technische Daten Für die Technik interessierten Anwender haben wir hier genaue Angaben der Arbeitspegel des MultiMix aufgeführt. Eingangskanäle Mic In Empfindlichkeit: durchschnittlich -60dBu bis –10dBu, maximal +5dBu Alle Messungen wurden über Line In Empfindlichkeit: durchschnittlich -40dBu bis - einen Frequenzbereich von +10dBu, maximal +25dBu 22Hz –... - Seite 34 Technische Daten This page intentionally left blank...
-
Seite 35: Kapitel Sieben: Schaltbild
Schaltbild... - Seite 36 Schaltbild This page intentionally left blank...
-
Seite 37: Glossar
Glossar Hier finden Sie die Erklärung der Fachbegriffe, auf die Sie bei der Lektüre dieser Anleitung und bei der Arbeit mit Ihrem MultiMix stoßen werden. Die Auflistung orientiert sich an den englischen Begriffen. Begriff Definition Aux (Auxiliary) Zusätzliche Ein- und Ausgänge an vielen Mixern. Diese ermöglichen das Einschleifen von Effekten und das Hinzufügen anderer Signalquellen. - Seite 38 Glossar durch das Absenken einiger Frequenzen und das Anheben anderer bearbeitet. EQs werden für die Feinabstimmung der Höhern und Bässe in einem Signal verwendet. Fader Mit einem Fader beeinflussen Sie die Lautstärke eines Audiosignals, indem der Fader auf und zugezogen wird. Jeder Eingangskanal des MultiMix besitzt seinen eigenen Fader, genau wie der MAIN MIX und ALT 3/4.
- Seite 39 Fehlerhilfe Unity Gain Bezieht sich auf die Einstellungen eines Audiokanals, wobei das Ausgangssignal denselben Pegel hat, mit dem es am Eingang anliegt. Unity Gain wird an den Fadern des MultiMix durch eine 0 gekennzeichnet. Ein Audiosignal, welches Effekte oder andere Signalmanipulationen mit sich führt.
- Seite 40 Glossar...
-
Seite 41: Impressum/ Kontakt
.alesis.com MultiMix-6FX Reference Manual Revision 1.0 by Edwin Erdmann Copyright 2002, Alesis Distribution, LLC. All rights reserved Reproduction in whole or in part is prohibited. “Multimix-6FX” is a trademark of Alesis Distribution, LLC. Specifications subject to change without notice. 7-51-0129-A 1/07/2003 Für Deutschland:...
