Inhaltszusammenfassung für Ferguson FX-6600 CR

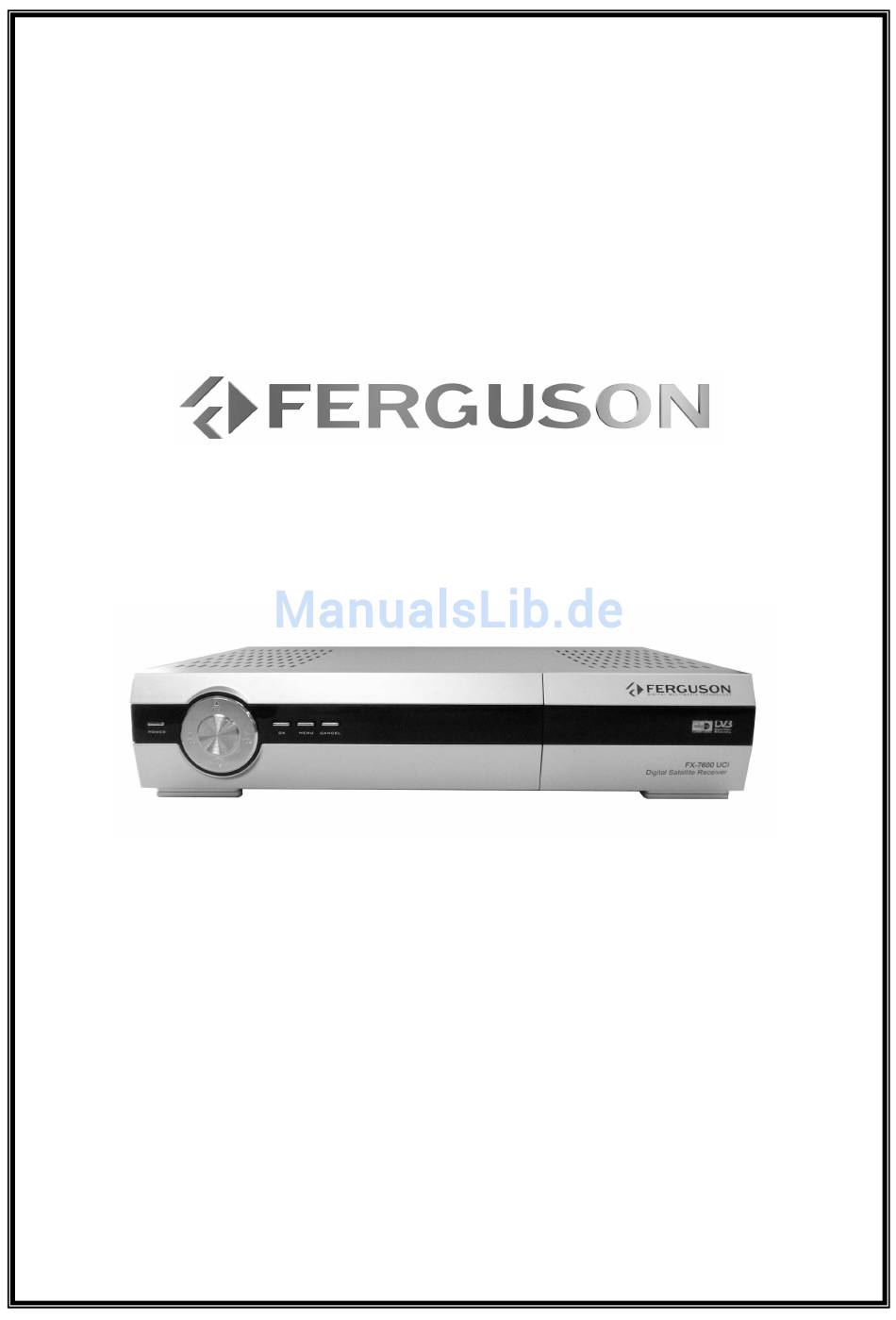

- Seite 1 Benutzerhandbuch FX-6600CR, FX-7600UCI Deutsch...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSHINWEISE..............................3 SOFTWARE ZUM DOWNLOAD............................3 HUNDBUCH..................................3 Benutzte Symbole und Abkürzungen........................4 ALLGEMEINE INFORMATIONEN..........................5 1. Haupteigenschaften ............................5 2. Verpackungsinhalt ............................5 3. Die Bedienung der STB- allgemeine Hinweise..................5 Fernbedienung...............................6 Frontansicht..............................7 Rückansicht ..............................7 Anschlussdiagram ............................8 Anschluss mit Antenne und Fernseher...................8 Anschluss mit Rekorder........................9 Anschluss mit mehreren Antennen (im DiSEqC- Modus)..........10 Anschluss mit mehreren Antennen (im USALS- Modus) ..........10 BETRIEB ...................................11 Hauptmenü... -
Seite 3: Sicherheitshinweise
Satellitenreceiver möglich neuste Software zu liefern um zu sichern, das der Receiver möglich auf neustem technischen Stunde ist. Die Firma Ferguson Hält sich das Recht vor, Änderungen in der Receiversoftware ohne Grundlage und ohne frühere Ankündigung zu machen. Aktuelle Softwareversion gibt es zum Download unter der Internetadresse: http://www.ferguson-digital.eu... -
Seite 4: Benutzte Symbole Und Abkürzungen
Benutzte Symbole und Abkürzungen „Digital Video Broadcasting“ Logo. Dieses Logo sagt Ihnen, das Ihr Receiver DVB-normgerecht ist. „Risiko vom elektrischen Schock- NICHT ÖFFNEN!“ – Symbol. Dieses Symbol sagt Ihnen, das Sie den Receiver nicht selbständig öffnen dürfen. Die Box darf nur vom Fachdienst geöffnet werden! Das „CE“... -
Seite 5: Allgemeine Informationen
Receivers abändern kann. Sollten Sie Probleme mit der Bedienung Ihres Gerätes haben, greifen Sie bitte zur entsprechenden Sektion dieses Hundbuches, inklusive der „Problemsuche“, oder rufen Sie bei Ihrem Verkäufer / Servicetechniker an. Sie können immer das neuste Benutzerhundbuch von der Ferguson-Homepage herunterladen: http://www.ferguson-digital.eu Hinweis: Bitte beachten Sie, das neue Software die Funktionalität der STB ändern kann. -
Seite 6: Fernbedienung
4. Fernbedienung Einschalten / Standby Receiver ein- und ausschalten Ton aus Ton ein- und ausschalten TV/DBS Schalten zwischen Fernsehen- und Satellitenmodus TV/RADIO Schalten zwischen Fernsehen- und Radiomodus Favoritenliste (Lieblingsprogramme) Find Programm- Schnellsuche RECALL Zurück zum vorher eingeschaltetem Kanal Programm schalten Lautstärke regeln VCR/DBS Wählen... -
Seite 7: Frontansicht
5. Frontansicht POWER : Receiver ein- und ausschalten : Programm schalten / Cursor nach bewegen (im Menü). : Lautstärke regeln / Menüwerte ändern. : Programmliste anzeigen / Menüpunkt ausführen. MENU : Menü anzeigen. CANCEL : Abbrechen / Ausgang. 6. Rückansicht LNB IN : Anschluss an: LNB ANT IN... -
Seite 8: Anschlussdiagram
Die Analogantenne (oder auch analoges Kabelfernsehnsignal) direkt an den „ANT IN“ - Anschluss verbinden. Dem Typ entsprechend, verbinden Sie Ihren Fernseher wie folgend: • Component RCA- Verbindungskabel (Empfohlen wegen bester Bildqualität). Verbinden Sie bitte Ihre FERGUSON- Settop-Box (COMPONENT YPbPr-Ausgang) mit den... -
Seite 9: Anschluss Mit Rekorder
• SCART - Verbindungskabel (Empfohlen wegen einfacher Installation). Verbinden Sie bitte Ihre FERGUSON- Settop-Box (TV SCART-Ausgang) mit dem SCART- Eingang Ihres Fernsehers. Wenn erwünscht, Verbinden Sie den optischen Digitalton-Ausgang (S/PDIF) mit Ihrer Heimkino-Anlage oder den RCA-Stereoausgang mit entsprechenden Eingängen Ihres Fernsehers. -
Seite 10: Anschluss Mit Mehreren Antennen (Im Diseqc- Modus)
7.3 Anschluss mit mehreren Antennen (im DiSEqC- Modus) Möchten Sie einen DiSEqC-Schalter benutzen um mehrere Satelliten anzuschließen, verbinden Sie bitte Ihre FERGUSON- Settop-Box (LNB IN-Eingang) mit dem LNB OUT- Ausgang Ihres Schalters. Sie können entweder Toneburst oder DiSEqC 1.0 / 1.1 / 1.2 wählen. -
Seite 11: Betrieb
II BETRIEB 1. Hauptmenü Drücken Sie bitte die MENU -Taste, das Hauptmenü und die folgenden 4 Untermenüs erscheinen: - Installation Antennen-Einrichtung, Automatische Suche, Manuelle Suche, Motor Steuerung, Blind Scan, Werkseinstellung. - Systemeinstellungen Sprachen, TV-Einstellungen, Zeit Einstellungen, Sperren, Produkt Info, Erweitert, Front Display (nur FX 7600 UCI) - Common Interface (FX 7600 UCI) / Smartcard (FX 6600 CR) -
Seite 12: Automatische Suche
2.2 Automatische Suche Diese Funktion wird benutzt um die ausgewählten Satelliten zu durchsuchen. Wählen Sie bitte zuerst die gewünschten Satelliten ( -Tasten), und Drücken Sie bitte die OK-Taste. Wenn fertig, Drücken Sie bitte die Grüne um alle Kanäle zu scannen oder Drücken Sie die Gelbe Taste um nur nach freien (FTA) Kanälen zu scannen. -
Seite 13: Motor Steuerung
2.4 Motor Steuerung Satellit: wählen Sie bitte den zu durchsuchenden Satelliten. Transponder: wählen bitte durchsuchenden TP (Transponder). Positionierer: Wählen Sie bitte “DiSEqC 1.2”, “USALS” oder „Aus“. Bewegen/Speichern: Drücken Sie bitte die Tasten um die Antennenposition nach Ost oder West zu ändern. Limit setzen: Drücken Sie bitte die Tasten um West... -
Seite 14: Systemeinstellungen
3. Systemeinstellungen Drücken Sie bitte die MENU Taste und wählen Sie “Systemeinstellungen”, folgende Untermenüs erscheinen: 3.1 Sprachen Hier können Menü-, Audio- Untertitel-Sprache wählen. 3.2 TV-Einstellungen Hier können Einstellungen für Ihren Fernsehertyp machen. Bildformat: Sie können zwischen 16:9, 4:3, 4:3 Center oder 4:3 Letter Box wählen. Video Ausgang: Sie können zwischen RGB oder CVBS wählen. -
Seite 15: Sperren
3.4 Sperren Hier können Kennwort (PIN) für STB-Zugang und das Menü / Programm einstellen und ändern. Programmsperre: Laufenden Programm Kennwort sperren. Sie können zwischen An, Aus oder Einmal wählen. Wen Sie Einmal wählen, wird das Kennwort nur beim ersten Einschalten des Programms verlangt. -
Seite 16: Common Interface (Fx 7600 Uci) / Smartcard (Fx 6600 Cr)
4. Common Interface (FX 7600 UCI) / Smartcard (FX 6600 CR) Hier können Sie Infos über eingesteckte Smartcards / CAM-Module abrufen. 5. Tools 5.1 Satelliten bearbeiten Hier können Sie die Daten der Satelliten bearbeiten und löschen / hinzufügen. Satellit: Bitte wählen Sie den zu bearbeitenden Satelliten. -
Seite 17: Kalender
5.3 Kalender Ein Kalender ist eingebaut. ROTE Taste: ein Jahr zurück GRÜNE Taste: ein Jahr vorwärts GELBE Taste: ein Monat zurück BLAUE Taste: ein Monat vorwärts 5.4 Spiele Spiele- für Ihre Unterhaltung (Tetris, Push Push, Snake). 5.5 Biorhythmus Geben Sie ihr Geburtsdatum und ermitteln Sie Ihren Biorhythmus: Geben Sie bitte Ihr Geburtsdatum an. -
Seite 18: Programmliste
6. Programmliste Während fernsehen, drücken Sie bitte die OK -Taste um in die Programmliste zu gehen. Infos über laufenden Programm und ein Vorschaufenster werden auch angezeigt. 6.1 Find- Schnellsuche (WEIßE Taste) Drücken Sie bitte die Weiße Taste, um in das Menü der Schnellsuche zu gelangen. -
Seite 19: Sortieren (Gelbe Taste)
6.4 Sortieren (GELBE Taste) Drücken Sie bitte die Gelbe Taste, um die Programm wie folgend zu sortieren: A bis Z: alphabetisch Keine Satellit: nach Satellitenzugehörigkeit Netzwerk: nach Programmnetzwerk FTA only: nur nach freien (FTA) Programmen CAS: nach verschlüsselten (CAS) und freien (FTA) Programmen Sperren: nach frei zugängigen und gesperrten... -
Seite 20: Favoriten (Lieblingsprogramme)
7. Favoriten (Lieblingsprogramme) Wie schafft man Favoritenlisten während fernsehen? Drücken Sie bitte die OK -Taste um in die Programmliste zu gehen. Drücken Sie bitte die Blaue Taste Wählen Sie bitte FAV hinzufügen und dann wählen Sie die Favoritenliste (Movie, Music, Sports, Drama, Kids, News, TV1, TV2) Fügen gewünschten... -
Seite 21: Funktionstasten
OK –Taste um die erweiterten EPG-Daten zu sehen. 10. Funktionstasten RECALL Schalten zurück auf den zuvor eingeschalteten Programm. ZOOM ZOOM- Funktion. Die kleine grüne Box auf dem Bild zeigt Ihnen welches Teil des Bildschirms vergrößert wurde. T/TEXT (Teletext) Teletext (nur wenn Teletext-Daten verfügbar!). AUDIO Auswahl der Tonspursprache (nur wenn mehrere Tonspuren verfügbar). - Seite 22 SUB. T Hier können Sie die Untertitelsprache wählen (nur wenn Untertitel-Daten verfügbar). INFO Zeigt Infos über laufenden Programm, technische Parameter, Datum, Ortszeit, etc. Benutzte Symbole: Verschlüsselt: Programm ist Pay-Tv Sperre: Programm wurde mit PIN gesperrt Teletext: Teletext verfügbar Untertitel: Untertitel verfügbar. Audio: Mehrere Tonspuren verfügbar Dolby: 5.1Kanal- Digitalsound verfügbar Multi-Video: Programm ist NVOD oder Multifeed...
-
Seite 23: Spezifikation
SPEZIFIKATION Tuner Eingangskonnektor 1x F -Typ Ausgangskonnektor 1x F -Typ 75 Ohm Frequenzbreite 950 - 2150MHz Eingangsimpedanz 750Ohm Signalpegel -25dBm ~-65dBm LNB Versorgung & Polarität Vertikal +13.0V ~+14.0V Horizontal +18V ~+ 18,9V 22kHz Tone Frequenz 22kHz ±20% Amplitude 0.6Vp-p ±0.2Vp-p Demodulation QPSK Symbolrate... -
Seite 24: Glossar
GLOSSAR Pay-TV - Pay television oder Premium CA - Conditional Access – ein Verfahren für Television - verschlüsseltes Fernsehen, bei die Zugriffsberechtigung zu verschlüsselten dem nur die in Anspruch genommene Leistung Fernseh-, und Hörfunk-Übertragungen. Durch bezahlt wird. Pay-TV-Programme können nur die und Verschlüsselung der Datenströme wird einer Settop-Box...
