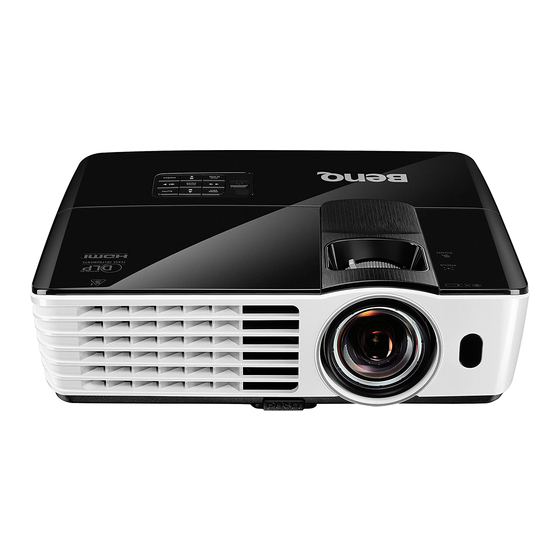

TH682ST
Digitalprojektor
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BenQ TH682ST

  • Seite 1 TH682ST Digitalprojektor Benutzerhandbuch...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichniss Wichtige Verwendung des Testmusters..... 36 Verwendung der Lernvorlagen.... 37 Sicherheitshinweise ..... 3 Ausschalten des Projektors....38 Einleitung ....... 7 Direktes Ausschalten......38 Menübedienung ........39 Leistungsmerkmale ........7 Lieferumfang..........8 Wartung ......50 Außenansicht des Projektors ....9 Pflege des Projektors......50 Bedienelemente und Funktionen..10 Lampeninformationen......
  • Seite 3: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. Sicherheitshinweise Lesen Sie vor Inbetriebnahme des In manchen Ländern ist die...
  • Seite 4 Sicherheitshinweise (Fortsetzung) Die Lampe wird während des Sorgen Sie für einen sicheren und Betriebs extrem heiß. Lassen Sie bei stabilen Stand des Geräts. Andernfalls einem Lampenwechsel zunächst den kann es herunterfallen und beschädigt Projektor ca. 45 Minuten lang werden. abkühlen, bevor Sie das Lampenelement entfernen.
  • Seite 5 Sicherheitshinweise (Fortsetzung) Stellen Sie den Projektor nicht an Blockieren Sie nicht die folgenden Standorten auf: Belüftungsöffnungen. - Orte mit unzureichender Belüftung oder - Stellen Sie den Projektor nicht auf eine unzureichendem Platz. Der Abstand zur Decke, auf Bettzeug oder auf eine andere Wand muss mindestens 50 cm betragen, weiche Oberfläche.
  • Seite 6: Deckenmontage Des Projektors

    Projektor eingedrungen ist, einer unsachgemäßen Befestigung mit trennen Sie das Netzkabel von der falschen/zu kurzen Schrauben von der Steckdose, und setzen Sie sich mit BenQ Decke fällt. in Verbindung, um den Projektor reparieren zu lassen. Der BenQ-Deckenmontagesatz für den Projektor ist im selben Fachgeschäft...
  • Seite 7: Einleitung

    • 3D Funktion unterstützt Verschiedene 3D-Formate machen die 3D-Funktion flexibler. Bei Anzeige der Bilder mit einer deutlichen Tiefenwirkung können Sie eine 3D-Brille von BenQ tragen, um 3D-Filme, Videos und Sportereignisse in einer realistischeren Weise zu erleben. • Die Helligkeit des projizierten Bildes variiert je nach der Umgebungshelligkeit sowie den ausgewählten Einstellungen für den Kontrast und die Helligkeit des Eingangssignals und steht in direkter Relation zum...
  • Seite 8: Lieferumfang

    Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. *Die Garantiekarte wird nur in bestimmten Regionen mitgeliefert.
  • Seite 9: Außenansicht Des Projektors

    Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Bedienelemente und Funktionen" auf Seite 10 für Einzelheiten.) Lampenabdeckung Lüftungsöffnung (Auslass für heiße Luft) Lautsprechergitter Schnellverriegelungstaste Schutzkappe Fokus- und Zoomring Einlass (für kalte Luft) Vorderer IR-Fernbedienungssensor Projektionslinse Audioeingangsbuchse Audioausgangsbuchse USB-Anschluss HDMI-Eingabeanschluss Signaleingangsbuchse für RGB (PC)/ Component-Video (YPbPr/YCbCr) Rück-/Unterseite RGB Signal Ausgangsbuchse...
  • Seite 10: Bedienelemente Und Funktionen

    Bedienelemente und Funktionen Projektor Fokusring POWER-Kontrollleuchte Stellen Sie hiermit den Fokus des Leuchtet oder blinkt auf, wenn der projizierten Bildes ein. Projektor in Betrieb ist. Zoomring 10. TEMPerature-Signalleuchte Stellen Sie hiermit die Größe des Bildes Leuchtet rot auf, wenn die Temperatur ein.
  • Seite 11: Fernbedienung

    Fernbedienung SmartEco Zeigt die Lampenmodus-Auswahlleiste an. Aspect Dient der Auswahl des projizierten Bildformates. 10. Page Up/Page Down Dient dem Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf Bild-nach- oben- und Bild-nach-unten-Befehle reagiert (z. B. Microsoft PowerPoint). 11. Digital Zoom (+, -) Vergrößert oder verkleinert das projizierte Bild.
  • Seite 12: Quick Install

    21. Quick Install Schnelle Auswahl verschiedener Funktion, um das projizierte Bild anzupassen und das Testmuster anzuzeigen. 22. CC Zeigt die Videobegriffsbeschreibung für schwerhörige Benutzer auf dem Bildschirm an. 23. Teaching template Ruft die Teaching template Einstellung direkt auf. Einleitung...
  • Seite 13: Reichweite Der Fernbedienung

    Reichweite der Fernbedienung Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf die IR-Fernbedienungssensoren des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 Meter (~ 26 Fuß) betragen. Stellen Sie sicher, dass sich zwischen der Fernbedienung und den IR-Sensoren keine Hindernisse befinden, die den Infrarot-Lichtstrahl blockieren könnten.
  • Seite 14: Aufstellen Des Projektors

    Auf- Beachten Sie, dass für diese Variante eine und Abbau am besten geeignet. spezielle Leinwand für rückwärtige Projektion sowie der BenQ- Deckenmontagesatz erforderlich ist. Stellen Sie Decke hinten im Menü EINSTELLUNGEN: Standard > Projektor Installation ein, nachdem Sie den Projektor eingeschaltet haben.
  • Seite 15: Bildgröße Einstellen

    Alle Werte sind lediglich Schätzungen und können von den tatsächlichen Abmessungen abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen.
  • Seite 16: Verbindungen

    Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. •...
  • Seite 17: Anschließen Von Videoquellgeräten

    • Der D-Sub-Ausgang ist nur dann funktionsfähig, an der COMPUTER 1-Buchse ein entsprechendes D-Sub-Eingangssignal eingeht. • Wenn Sie diese Art der Verbindung verwenden möchten, während sich der Projektor im Standbymodus befindet, stellen Sie sicher, dass die Funktion Monitor Aus im Menü EINSTELLUNGEN: Erweitert aktiviert ist.
  • Seite 18: Bedienung

    Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Netzsteckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER-Kontrollleuchte am Projektor nach Anschließen des Netzkabels orange aufleuchtet.
  • Seite 19: Einstellen Des Projizierten Bildes

    Einstellen des projizierten Bildes Projektionswinkel einstellen Der Projektor besitzt einen Schnellspann-Einstellfuß und einen hinteren Einstellfuß. Mit diesen Füßen können die Bildhöhe und der Projektionswinkel eingestellt werden. So passen Sie den Projektionswinkel an: Drücken Sie die Schnellverriegelungstaste, und heben Sie die Vorderseite des Projektors an. Wenn das Bild Ihren Wünschen entsprechend positioniert ist, lassen Sie die Schnellverriegelungstaste los, um den Fuß...
  • Seite 20: Korrektur Der Schrägprojektion

    Korrektur der Schrägprojektion Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Um dies zu korrigieren, gehen Sie manuell vor, indem Sie EINEN der folgenden Schritte ausführen.
  • Seite 21: Verwendung Der Menüs

    ENTER Schrägposition Projektor Installation Tisch vorne Position Menüeinstellungen Phase Betriebseinstellungen H-Größe Fernempfänger Vorne+Oben Digitaler Zoom Bedientastenfeldsperre Hintergrundfarbe BenQ Lernvorlage Startbild BenQ Analog RGB MENÜ Beenden Analog RGB MENÜ Beenden Verwenden Sie , um das Menü Drücken Sie auf , um...
  • Seite 22: Projektor Sichern

    Projektor sichern Kabel mit Sicherheitsschloss verwenden Der Projektor sollte an einem sicheren Ort installiert werden, damit er nicht gestohlen werden kann. Sie können auch ein Schloss, z. B. das Kensington-Schloss kaufen, um den Projektor zu sichern. Auf der Rückseite des Projektors finden Sie eine Auslassung, an der Sie ein Kensington-Schloss befestigen können.
  • Seite 23: Wenn Sie Das Passwort Vergessen Haben

    Notieren Sie die Nummer und schalten Sie Rückrufcode: den Projektor aus. 255 255 255 255 Wenden Sie sich an einen BenQ- Kundendienst in Ihrer Nähe, um die MENÜ Beenden Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind.
  • Seite 24: Passwort-Funktion Deaktivieren

    Sie haben dem Projektor damit erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, das neue Passwort einzugeben, wenn Sie den Projektor das nächste Mal starten. Um das OSD zu verlassen, drücken Sie auf MENU/EXIT. Passwort-Funktion deaktivieren Um den Passwortschutz zu deaktivieren, gehen Sie zum Menü EINSTELLUNGEN: Erweitert >...
  • Seite 25: Wechseln Des Eingangssignals

    Wechseln des Eingangssignals Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Beim Start des Projektors sucht dieser automatisch nach verfügbaren Signalen. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gestellt ist, wenn der Projektor automatisch nach den Signalen suchen soll.
  • Seite 26: Vergrößern Des Bildes Und Suche Nach Details

    Vergrößern des Bildes und Suche nach Details Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Fernbedienung benutzen Drücken Sie auf Digital Zoom+/-, um die Zoomleiste anzuzeigen. Drücken Sie auf Digital Zoom+, um die Mitte des Bildes zu vergrößern.
  • Seite 27: Bildformat Auswählen

    Bildformat auswählen Das „Bildformat“ beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und einige Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht.
  • Seite 28: Über Das Bildformat

    Über das Bildformat • In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. • In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Auto Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler oder vertikaler Breite anzupassen.
  • Seite 29: Optimierung Der Bildqualität

    Optimierung der Bildqualität Verwendung der Wandfarbe Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Um diese Funktion zu verwenden, wechseln Sie zum Menü...
  • Seite 30: Feinabstimmung Der Bildqualität In Den Benutzermodi

    Diese Funktion steht nur zur Verfügung, wenn der Modus Benutzer 1 oder Benutzer 2 unter dem Menüelement Bildmodus ausgewählt ist. Drücken Sie auf , um einen Bildmodus auszuwählen, der Ihren Bedürfnissen am ehesten entspricht. Drücken Sie auf , um das Menüelement auszuwählen, das geändert werden soll, und stellen Sie den Wert mit ein.
  • Seite 31: Auswählen Von Farbtemperatur

    Auswählen von Farbtemperatur Die Optionen, die für die Farbtemperatur* zur Verfügung stehen, können sich je nach ausgewähltem Signaltyp unterscheiden. Kühl: Lässt Bilder bläulich-weiß erscheinen. Normal: Behält das normale Weiß bei. Warm: Lässt Bilder rötlich-weiß erscheinen. *Informationen zu Farbtemperaturen: Der als "Weiß" gewertete Farbton kann je nach Anwendungsfall verschieden sein. Eine gängige Methode zur Bewertung der Farbe Weiß...
  • Seite 32: Aktuellen Oder Alle Bildmodi Zurücksetzen

    Sie können jedes Bild auf der Disc auf die Leinwand projizieren und dann zum Menü 3D-Farbverwaltung gehen, um Änderungen vorzunehmen. So ändern Sie die Einstellungen: Wechseln Sie zum Menü BILD und markieren Sie 3D-Farbverwaltung. Drücken Sie auf dem Projektor auf MODE/ENTER oder auf der Fernbedienung auf. Es wird dann die Seite 3D-Farbverwaltung angezeigt.
  • Seite 33: Einstellen Des Präsentations-Timers

    Einstellen des Präsentations-Timers Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Präsentations- Timer und drücken Sie auf MODE/ENTER, um die Seite Präsentations-Timer anzuzeigen.
  • Seite 34: Remote-Seitenwechsel

    Um den Timer zu beenden, gehen Sie folgendermaßen vor. Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Präsentations- Timer und markieren Sie Aus. Drücken Sie auf MODE/ENTER. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja, und drücken Sie zur Bestätigung auf MODE/ENTER. Es erscheint die Meldung "Timer ausgeschaltet!"...
  • Seite 35: Bedientasten Sperren

    Bedientasten sperren Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. B. von Kindern) geändert werden. Wenn Bedientastenfeldsperre aktiviert ist, kann auf dem Projektor nur die Taste ENERGIE bedient werden. Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Bedientastenfeldsperre und wählen Sie Ein, in dem Sie am Projektor oder auf der Fernbedienung drücken.
  • Seite 36: Einstellung Des Tons

    Einstellung des Tons Die im Folgenden vorgenommenen Einstellungen beziehen sich auf den/die Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioeingang des Projektors hergestellt haben. Unter "Verbindungen" auf Seite 16 erfahren Sie, wie Geräte an den Audioeingang angeschlossen werden können. Ausschalten des Tons So schalten Sie den Ton vorübergehend aus: Drücken Sie auf MENU/EXIT und dann auf...
  • Seite 37: Verwendung Der Lernvorlagen

    Verwendung der Lernvorlagen Der Projektor bietet mehrere voreingestellte Muster für unterschiedliche Lehrzwecke. So aktivieren Sie das Muster: Öffnen Sie das OSD-Menü und rufen Sie DISPLAY > Lernvorlage auf und drücken Sie zur Auswahl von Schultafel oder Weiß. Drücken Sie auf zur Auswahl des gewünschten Musters.
  • Seite 38: Ausschalten Des Projektors

    Ausschalten des Projektors Drücken Sie auf die ENERGIE-Taste. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf ENERGIE. Die POWER-Kontrollleuchte blinkt orangen auf, und die Projektionslampe wird ausgeschaltet, während das Gebläse noch etwa 90 Sekunden weiterläuft, um den Projektor abzukühlen.
  • Seite 39: Menübedienung

    Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp und dem Projektormodell, das Sie verwenden, variieren können. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/Blau/ Wandfarbe Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Schrägposition Position Phase H-Größe Digitaler Zoom Auto/Oben-Unten/Frame 3D-Modus Sequential/Frame-Packing/Side By Side/Aus DISPLAY Synchronisierung Deaktiviert/Umkehren umkehren 3D-Einstellungen 1/...
  • Seite 40 Hauptmenü Untermenü Optionen Dynamisch/Präsentation/sRGB/Kino/(3D)/Benutzer 1/ Bildmodus Benutzer 2 Referenzmodus Dynamisch/Präsentation/sRGB/Kino/(3D) Helligkeit Kontrast Farbe Farbton Bildschärfe Brilliant Color Ein/Aus BILD Farbtemperatur Kühl/Normal/Warm R Verstärkung/G Verstärkung/ Farbtemperatur Feineinstellung B Verstärkung/R Versatz/G Versatz/ B Versatz Primärfarben R/G/B/C/M/Y Farbton Farbverwaltung Sättigung Zunahme Bildeinstellungen Zurücksetzen Aktuell/Alle/Abbrechen Schnelle Auto-Suche Ein/Aus...
  • Seite 41 20 min/25 min/30 min Schnellkühlung Ein/Aus Betriebseinstel- Sofortiger lungen Ein/Aus Neustart Deaktiviert/5 min/10 min/15 min/ Timer 20 min/25 min/30 min Deaktiviert/30 min/1 Std/2 Std/ Sleeptimer 3 Std/4 Std/8 Std/12 Std Fernempfänger Vorne+Oben/Vorderseite/Oben Bedientasten- Ein/Aus feldsperre Hintergrundfarbe Schwarz/Blau/Violett/BenQ Startbild Schwarz/Blau/BenQ Bedienung...
  • Seite 42 Hauptmenü Untermenü Optionen Höhenmodus Ein/Aus Ton aus Ein/Aus Audioeinstellun- Lautstärke Ton Ein/Aus Ein/Aus Lampenmodus Normal/Sparmodus/SmartEco Lampeneinstel- Lampenzähler zurücksetzen lungen Entsprechende Lampenstunden Passwort ändern Sicherheitsein- Sicherheitsein- stell. Einschaltsperre EINSTEL- stellungen ändern LUNGEN: 2400/4800/9600/14400/19200/ Baudrate Erweitert 38400/57600/115200 Testmuster Ein/Aus Verd. Untert. Ein/Aus aktiviert Verd.
  • Seite 43: Beschreibung Für Jedes Menü

    Beschreibung für jedes Menü Funktion Beschreibung Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe "Verwendung der Wandfarbe" auf Seite 29 für weitere Einzelheiten. Je nach Eingangssignalquelle gibt es mehrere Optionen für die Bildformat Einstellung des Bildformats. Siehe "Bildformat auswählen"...
  • Seite 44: Funktion

    Funktion Beschreibung Dieser Projektor verfügt über eine 3D-Funktion, mit der Sie 3D-Filme, Videos und Sportereignisse in einer realistischeren Weise durch die Darstellung der Bildschärfe genießen können. Sie müssen eine 3D- Brille tragen, um 3D-Bilder sehen zu können. 3D-Modus Die Standardeinstellung ist Auto und der Projektor wählt automatisch ein entsprechendes 3D-Format, wenn 3D-Inhalte erkannt werden.
  • Seite 45: Farbverwaltung

    Funktion Beschreibung Dient der Einstellung der Farbsättigung, d. h. der Farbmenge in einem Videobild. Siehe "Einstellung von Farbe" auf Seite 30 für weitere Einzelheiten. Farbe Diese Funktion steht nur zur Verfügung, wenn ein Video-, S-Video-, oder Component Video-Signal ausgewählt ist. Dient der Einstellung der roten und grünen Farbtöne im Bild.
  • Seite 46: Betriebseinstellungen

    Funktion Beschreibung Dieser Timer hilft Ihnen dabei, Ihren Vortrag auf einen bestimmten Präsentations- Zeitraum zu begrenzen. Siehe "Einstellen des Präsentations-Timers" Timer auf Seite 33 für weitere Einzelheiten. Legt die Sprache des OSD-Menüs fest. Siehe "Verwendung der Menüs" Sprache auf Seite 21 für weitere Einzelheiten.
  • Seite 47 Funktion Beschreibung Hiermit können Sie alle oder einen bestimmten Fernempfänger Fernbedienungsempfänger am Projektor aktivieren. Deaktiviert oder aktiviert alle Tastenfunktionen mit Ausnahme von Bedientasten- ENERGIE auf dem Projektor und den Tasten auf der feldsperre Fernbedienung. Siehe "Bedientasten sperren" auf Seite 35 für weitere Einzelheiten.
  • Seite 48 Funktion Beschreibung Wählt eine Baudrate aus, die mit der des Computers übereinstimmt, so dass Sie eine Verbindung zum Computer über ein RS-232-Kabel Baudrate herstellen und die Firmware des Projektors aktualisieren bzw. herunterladen können. Diese Funktion sollte nur von qualifiziertem Fachpersonal genutzt werden. Siehe "Verwendung des Testmusters"...
  • Seite 49 Funktion Beschreibung Quelle Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Lampenmodus Zeigt den aktuellen Lampenmodus an. Auflösung Zeigt die native Auflösung des Eingangssignals an. Aktueller Systemstatus 3D Format Zeigt den aktuellen 3D-Modus an. Farbsystem Zeigt das Eingangssystemformat an.
  • Seite 50: Wartung

    Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse und das Gehäuse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Reinigung der Projektionslinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen.
  • Seite 51: Lampeninformationen

    Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Gesamt (äquivalente) Lampenstunden = 2 x (Stunden im Normalmodus) + 1,33 x (Stunden im Sparmodus) + 1 x (Stunden im SmartEco Modus) Informationen über Lampenbetriebsstunden einholen: Drücken Sie auf MENU/EXIT und anschließend auf , um das Menü...
  • Seite 52: Zeit Des Lampenaustausches

    Ihren Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. Besuchen Sie http://www.BenQ.com, um eine Ersatzlampe zu erhalten Die LAMP-Kontrollleuchte und die TEMPerature-Signalleuchte leuchten auf, wenn die Lampe heiß wird. Schalten Sie den Projektor aus, und lassen Sie ihn ca. 45 Minuten abkühlen. Falls die Lampen- oder Temperatur-Signalleuchte beim Wiedereinschalten des Projektors immer noch leuchtet, wenden Sie sich an Ihren Händler.
  • Seite 53: Lampe Auswechseln

    Lampe auswechseln • Vermeiden Sie elektrische Stromschläge, indem Sie den Projektor immer ausschalten und das Netzkabel abziehen, bevor Sie die Lampe austauschen. • Lassen Sie, um schwere Verbrennungen zu vermeiden, den Projektor mindestens 45 Minuten abkühlen, bevor Sie die Lampe austauschen. •...
  • Seite 54 Ziehen Sie die Lampe mit dem Griff aus dem Projektor. • Wenn sie zu schnell herausgezogen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen. • Legen Sie die Lampe des Projektors nicht in der Nähe von brennbaren Materialien oder an Orten ab, an denen sie mit Wasser in Kontakt kommen kann oder die für Kinder zugänglich sind.
  • Seite 55 Lampentimer zurücksetzen Öffnen Sie das OSD-Menü, nachdem das Startbild angezeigt wurde. Wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Lampeneinstellungen. Drücken Sie auf MODE/ENTER. Die Seite Lampeneinstellungen wird angezeigt. Markieren Sie Lampenzähler zurücksetzen. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Lampentimer zurücksetzen möchten. Markieren Sie Zurücksetzen und drücken Sie auf MODE/ENTER.
  • Seite 56 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Standby-Modus Orange Grün Einschalten Blinkend Normaler Betrieb Grün Orange Normale Abkühlung beim Ausschalten Blinkend Download CW Start fehlgeschlagen Grün Scaler Herunterfahren fehlgeschlagen (Datenabbruch) Blinkend Lampenanzeigen Lampe1 Fehler im normalen Betrieb Orange Lampe leuchtet nicht Blinkend Temperaturanzeigen Lüfter 1 Fehler (die Lüftergeschwindigkeit liegt...
  • Seite 57: Fehlerbehebung

    Fehlerbehebung Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in die Netzbuchse am Über das Netzkabel wird kein Strom Projektor und in die Netzsteckdose. Wenn die zugeführt. Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. Sie versuchen, den Projektor während Warten Sie, bis die Kühlphase abgeschlossen ist.
  • Seite 58: Technische Daten

    Technische Daten Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Optische Daten Steuerung Auflösung Serielle RS-232-Steuerung 1920 (H) x 1080 (V) 9-polig x 1 Anzeigesystem IR-Empfänger x 2 1-CHIP DMD Eingänge F-Wert des Objektivs F = 2,6 ~ 2,7, f = 10,2 ~ 11,22 mm Computereingang Klare Fokusbereich RGB-Eingang...
  • Seite 59: Abmessungen

    Abmessungen 311,8 mm (B) x 104,7 mm (H) x 247,5 mm (T) 311,8 247,5 104,7 Einheit: mm Deckenmontage Schraube für Deckenmontage: M4 (Max. L = 25 mm; Min. L = 20 mm) 95.21 168.59 111.28 239.77 311.58 Einheit: mm Technische Daten...
  • Seite 60: Timingtabelle

    1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120** 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ 1024 x 576 60,0 35,820 46,966 Notebook_timing BenQ 1024 x 600 64,995 41,467 51,419 Notebook_timing 1280 x 720 1280 x 720_60*...
  • Seite 61: Unterstütztes Timing Für Hdmi (Hdcp)-Eingang

    97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 1280 x 768 1280 x 768_60* 59,87 47,776 79,5 BenQ Notebook 1024 x 576@ 60Hz 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600@ 65Hz 64,995 41,467 51,419 Timing...
  • Seite 62: Unterstütztes Timing Für Component-Yp

    Vertikale Horizontalfre- Pixelfrequenz Timing Auflösung Frequenz (Hz) quenz (kHz) (MHz) 480i* 720 x 480 59,94 15,73 480p* 720 x 480 59,94 31,47 576i 720 x 576 15,63 576p 720 x 576 31,25 720/50p** 1280 x 720 37,5 74,25 720/60p*** 1280 x 720 45,00 74,25 1080/50i****...
  • Seite 63: Unterstütztes Timing Für Video- Und S-Video-Eingänge

    Unterstütztes Timing für Video- und S-Video-Eingänge Horizontalfrequenz Vertikale Frequenz Color Subcarrier- Videomodus (kHz) (Hz) Frequenz (MHz) NTSC* 15,73 3,58 15,63 4,43 SECAM 15,63 4,25 oder 4,41 PAL-M 15,73 3,58 PAL-N 15,63 3,58 PAL-60 15,73 4,43 NTSC4,43 15,73 4,43 *Unterstütztes Timing für 3D-Signal mit Frame Sequential Format. Technische Daten...
  • Seite 64: Informationen Zu Garantie Und Copyright

    Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das...
