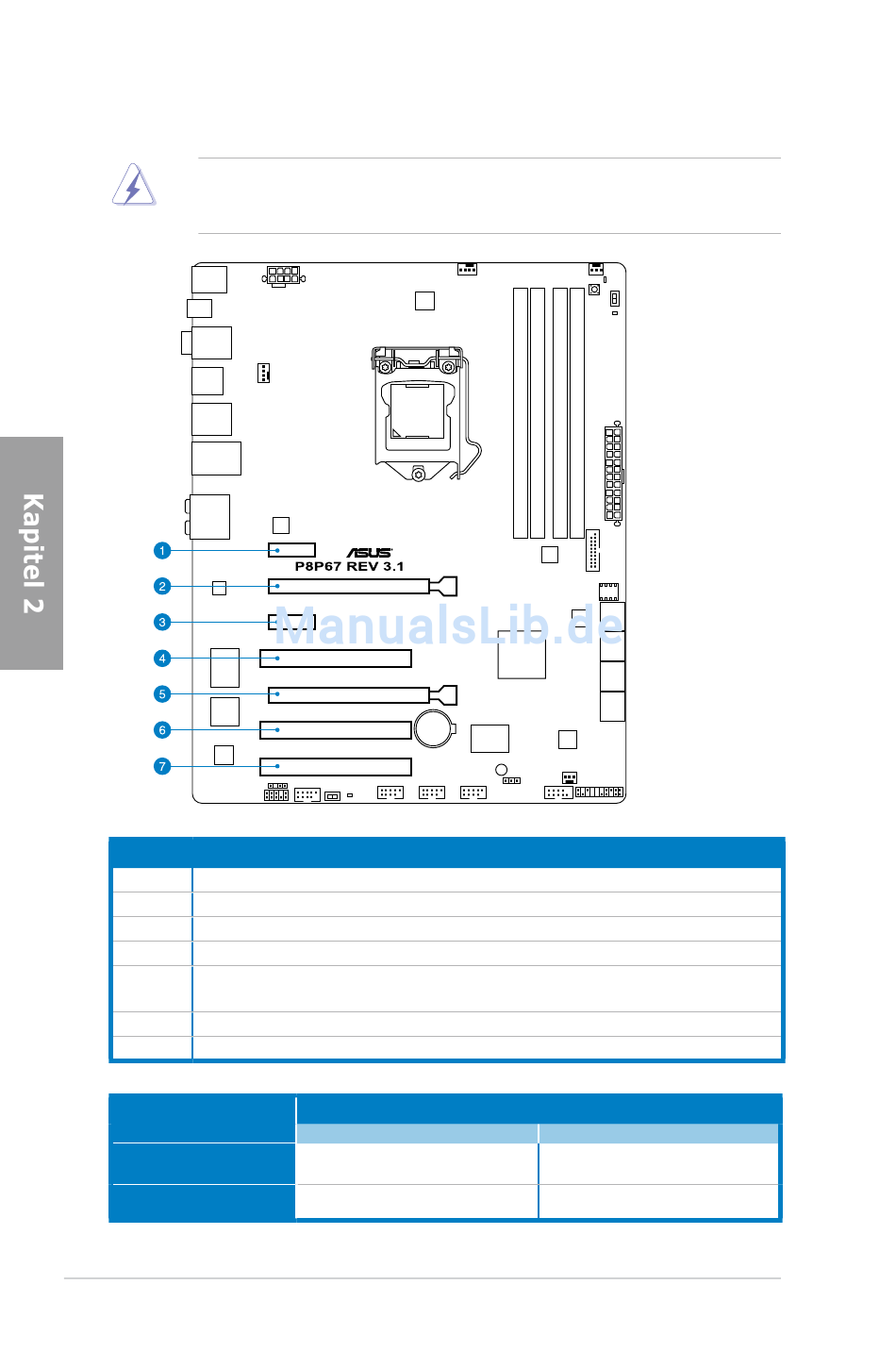

2.2.4
Erweiterungssteckplätze
Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der
Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die
Motherboardkomponenten beschädigen.
SP Nr.
Steckplatzbeschreibung
1
PCIe 2.0 x1_1-Steckplatz
2
PCIe 2.0 x16_1-Steckplatz [blau] (single im x16-Modus)
3
PCIe 2.0 x1_2-Steckplatz
4
PCI-Steckplatz 1
PCIe 2.0 x16_3-Steckplatz [schwarz] (max. im x4-Modus, mit PCIe x1-, 2x und
5
x4-Geräten kompatibel.)
6
PCI-Steckplatz 2
7
PCI-Steckplatz 3
VGA-Konfiguration
Single VGA/PCIe-Karte
Duale VGA/PCIe-Karte
2-14
PCI Express Betriebsmodus
PCIe 2.0 x16_1
x16
(Für Single VGA empfohlen)
x16
PCIe 2.0 x16_2
N/A
x4
Kapitel 2: Hardwarebeschreibungen
