Endmontage
Anbringen der Handgriffe und der Handlaufe
(Classic Deluxe)
Die 4 mm Inbusschrauben mit dem Innensechskantschlüssel
von den Türen entfernen (Abb.7-10). Die Türgri e mit den
Schrauben befestigen.
Die Gri e sollten über den Befestigungselementen
n
n
sein.
Inbusschrauben (4 mm) von den oberen Ecken der Blende
entfernen (Abb.7-11). Vorderen Handlauf anbringen und mit
den 4 mm Schrauben befestigen.
Anbringen den Einteiligen Sockel Montieren
(Professional+)
Die drei Schrauben an der vorderen Unterkante des
Herdes lösen. Das mittlere Schlüsselloch über die mittlere
Schraube haken. Jedes Endschlüsselloch verdrehen und
auf seine jeweiligen Schrauben setzen. Drehen Sie jede
Blendenaussparung über die entsprechende Schraube und
passen Sie sie
ein.
Die Befestigungsschrauben anziehen
(Abb.7-12).
Anbringen den Zweiteiligen Sockel Montieren
(Classic Deluxe & Professional Deluxe)
Den inneren Sockel mit den drei mitgelieferten Schrauben
vorne an der Unterseite des Herds anbringen (Abb.7-13).
Den äußeren Sockel (zwei Schrauben, eine auf jeder Seite)
am inneren Sockel anbringen. Die Höhe des äußeren Sockels
kann angepasst werden, indem er über das geschlitzte Loch
hoch - oder heruntergeschoben wird (Abb.7-14).
Anbringen des Spritzschutzes
Bringen Sie den Spritzschutz an der Rückseite der Kochstelle
an und befestigen Sie ihn mit den mitgelieferten Schrauben.
Kundendienst
Installateur: Bitte tragen Sie Ihre Kontaktdaten vorne in
diesem Abschnitt ein. Bitte informieren Sie den Benutzer
über die Bedienung des Herdes und übergeben Sie ihm den
Anleitungs.
Vielen Dank.
INSTALLATION
Nach Abschluss prüfen, ob das Gerät elektrisch sicher ist.
(Classic Deluxe)
ArtNo.215-0026 - Handle gaskets fixed
Art No 215-0028 - Handrail fascia fixings
ArtNo.350-0012 - Securing the plinth
ArtNo.350-0010 - Fitting the plinth 1 (Kitchener)
ArtNo.350-0011 - Fitting the plinth 2 (Kitchener)
Befestigungsschraube für äußeren sockel
Innerer sockel
Inner plinth
29
Äußerer sockel
Outer plinth
Outer plinth xing screw

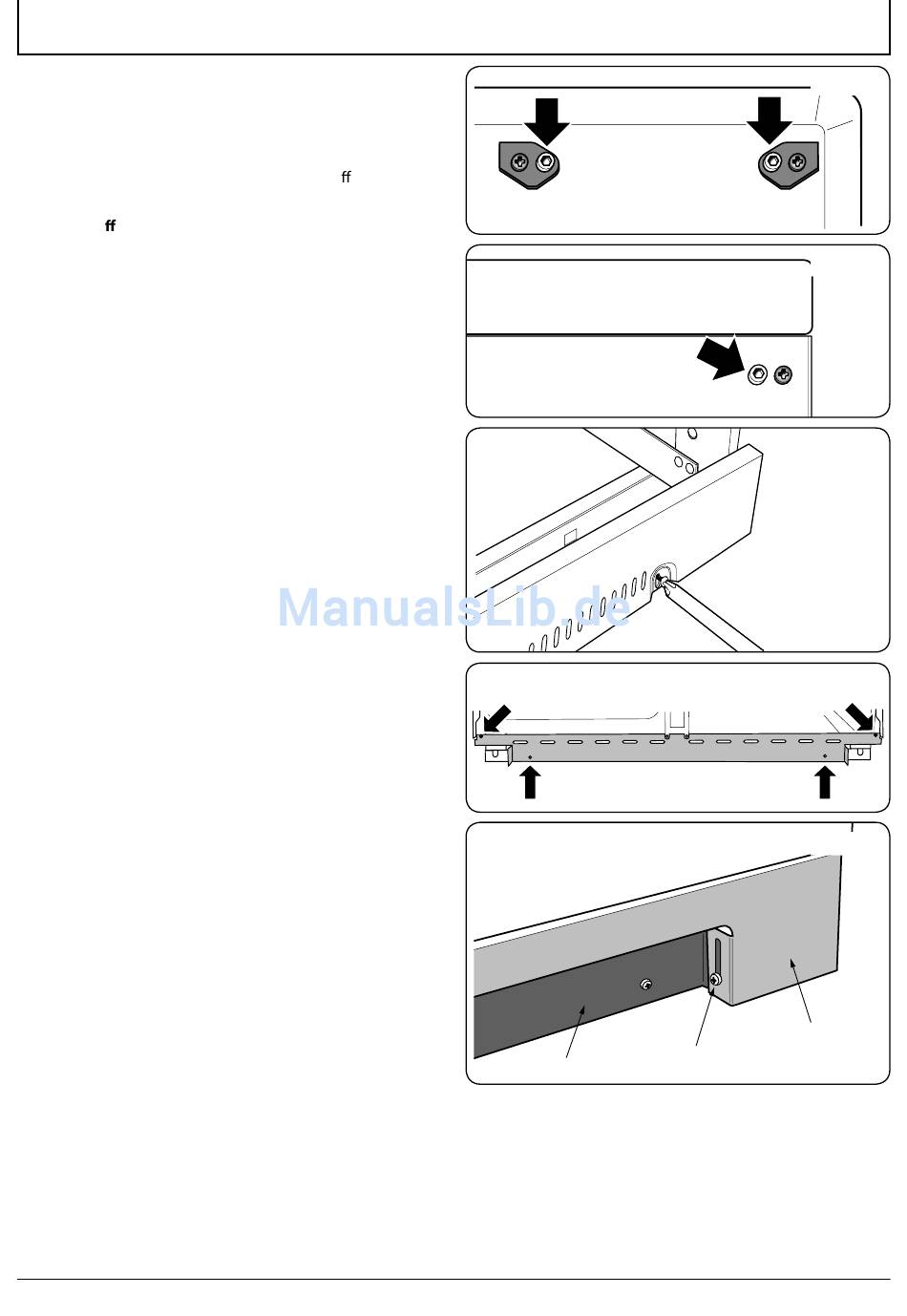

Abb.7-10
Abb.7-11
Abb.7-12
Abb.7-13
Abb.7-14
