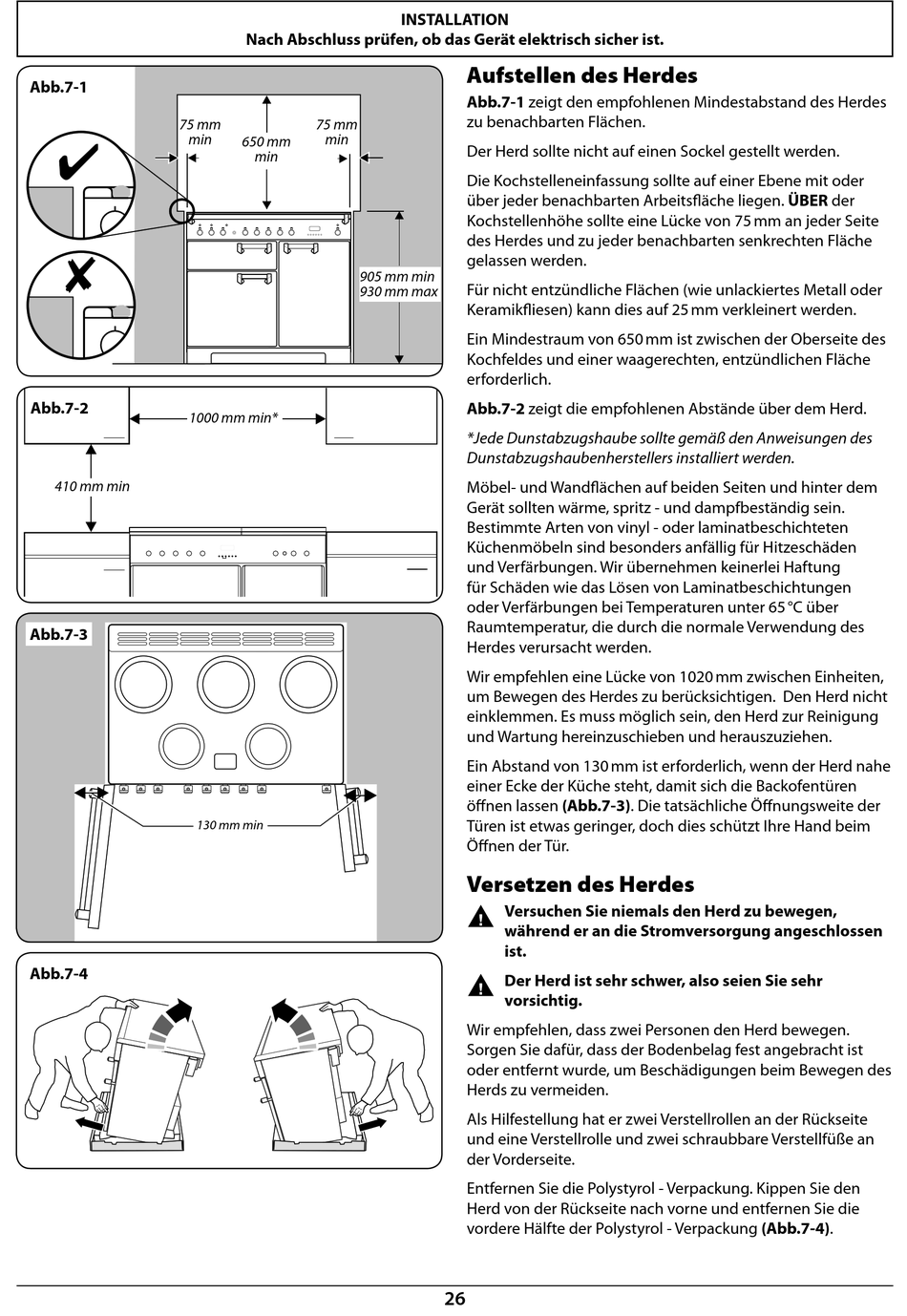

Abb.7-1
75 mm
min
ArtNo.105-0018 - 100 IN - 6BC cooker min spacings
Abb.7-2
1000 mm min*
410 mm min
ArtNo.105-0009-100DF-2BC Min distances above cooker
Abb.7-3
130 mm min
ArtNo.090-0024 - 90 induction door clearances
Abb.7-4
INSTALLATION
Nach Abschluss prüfen, ob das Gerät elektrisch sicher ist.
75 mm
min
650 mm
min
905 mm min
930 mm max
Aufstellen des Herdes
Abb.7-1 zeigt den empfohlenen Mindestabstand des Herdes
zu benachbarten Flächen.
Der Herd sollte nicht auf einen Sockel gestellt werden.
Die Kochstelleneinfassung sollte auf einer Ebene mit oder
über jeder benachbarten Arbeits äche liegen. ÜBER der
Kochstellenhöhe sollte eine Lücke von 75 mm an jeder Seite
des Herdes und zu jeder benachbarten senkrechten Fläche
gelassen werden.
Für nicht entzündliche Flächen (wie unlackiertes Metall oder
Keramik iesen) kann dies auf 25 mm verkleinert werden.
Ein Mindestraum von 650 mm ist zwischen der Oberseite des
Kochfeldes und einer waagerechten, entzündlichen Fläche
erforderlich.
Abb.7-2 zeigt die empfohlenen Abstände über dem Herd.
*Jede Dunstabzugshaube sollte gemäß den Anweisungen des
Dunstabzugshaubenherstellers installiert werden.
Möbel- und Wand ächen auf beiden Seiten und hinter dem
Gerät sollten wärme, spritz - und dampfbeständig sein.
Bestimmte Arten von vinyl - oder laminatbeschichteten
Küchenmöbeln sind besonders anfällig für Hitzeschäden
und Verfärbungen. Wir übernehmen keinerlei Haftung
für Schäden wie das Lösen von Laminatbeschichtungen
oder Verfärbungen bei Temperaturen unter 65 °C über
Raumtemperatur, die durch die normale Verwendung des
Herdes verursacht werden.
Wir empfehlen eine Lücke von 1020 mm zwischen Einheiten,
um Bewegen des Herdes zu berücksichtigen. Den Herd nicht
einklemmen. Es muss möglich sein, den Herd zur Reinigung
und Wartung hereinzuschieben und herauszuziehen.
Ein Abstand von 130 mm ist erforderlich, wenn der Herd nahe
einer Ecke der Küche steht, damit sich die Backofentüren
ö nen lassen (Abb.7-3). Die tatsächliche Ö nungsweite der
Türen ist etwas geringer, doch dies schützt Ihre Hand beim
Ö nen der Tür.
Versetzen des Herdes
Versuchen Sie niemals den Herd zu bewegen,
n
n
während er an die Stromversorgung angeschlossen
ist.
Der Herd ist sehr schwer, also seien Sie sehr
n
n
vorsichtig.
Wir empfehlen, dass zwei Personen den Herd bewegen.
Sorgen Sie dafür, dass der Bodenbelag fest angebracht ist
oder entfernt wurde, um Beschädigungen beim Bewegen des
Herds zu vermeiden.
Als Hilfestellung hat er zwei Verstellrollen an der Rückseite
und eine Verstellrolle und zwei schraubbare Verstellfüße an
der Vorderseite.
Entfernen Sie die Polystyrol - Verpackung. Kippen Sie den
Herd von der Rückseite nach vorne und entfernen Sie die
vordere Hälfte der Polystyrol - Verpackung (Abb.7-4).
26
