1 Anschluß Remoteleitung
Die Remoteleitung wird mit dem automatischen
Antennenanschluß des Steuergerätes (Radio) verbunden.
Dieser ist nur aktiviert, wenn das Steuergerät EIN-
geschaltet ist. Somit wird der Verstärker mit dem
Steuergerät ein-und ausgeschaltet.
2 Anschluß Batteriekabel
Das +12V Versorgungskabel ist am Pluspol der Batterie
anzuschließen. Empfohlener Querschnitt: min. 16 mm
3 Anschluß Massekabel
Das Massekabel sollte am zentralen Massepunkt (dieser
befindet sich dort wo der Minuspol der Batterie zum
Metallchassis des Kfz geerdet ist) oder an einer blanken,
von Lackresten befreiten Stelle des Kfz-Chassis ange-
schlossen werden.
4 Sicherungen
Die Eingangssicherungen sind parallel geschaltet und
schützen vor einem geräteinternen Fehler, d.h. die
Anlage muß mit einer zusätzlichen Sicherung in Nähe
der Batterie (max. 30 cm entfernt) abgesichert werden.
Die Sicherungswerte betragen 4 x 20 Ampere und müs-
sen alle installiert sein, da der Verstärker mit 80Ampère
(4 x 20 A) abgesichert ist.
5 Sicherungsfunktionsanzeige
Sollten die Sicherungen (4) durch eine Fehlfunktion zer-
stört werden, wird dieses durch das Aufleuchten der
roten LED angezeigt. Bei normalem Betrieb bleibt die
LED erloschen.
6- 7 Signaleingänge
Die A1 hat RCA-Anschlüsse zum Kontaktieren von
Cinchkabeln, die mit den Vorverstärkerausgängen der
Line-Outputs
des
Steuergerätes
oder
Vorverstärkers z.B. HXE 100 verbunden werden. Diese
Anschlüsse sind vergoldet um eine bessere NF-Übertra-
gung zu gewährleisten.
8 Levelregler für Eingangsempfindlichkeit
Mit Hilfe dieses Reglers kann die Eingangsempfind-
lichkeit der Eingänge 6 und 7 an die Ausgangsspannung
des angeschlossenen Steuergerätes angepaßt werden.
Dieser Regler ist kein Lautstärkeregler, sondern dient
nur der Anpassung. Der Regelbereich ist 500 mV bis
8 V.
9 - 11 CPS-Color Protection System
Die LEDs zeigen den Betriebszustand der Endstufe an.
Grün (11) = betriebsbereit;
gelb (10) = Fehlfunktion der Endstufe; Kurzschluß am
2
.
Lautsprecherausgang:
rot (9) = Überhitzung. Sollte die Endstufe wegen Über-
hitzung abgeschaltet haben, kann es je nach
Umgebungstemperatur einige Zeit dauern, bis sie sich
wieder einschaltet.
12 Umschalter für Tiefpass/Bandpass, Linear und
Hochpass
Zur Umschaltung der internen, aktiven Frequenzweiche
auf Hochpass/ Full Range (Linear) oder Tiefpass.
Wird dieser Schalter auf Hochpass gestellt, so kann mit
Hilfe des Schalters 14 der Frequenzbereich und mit
Hilfe des Reglers 18 die exakte Frequenz eingestellt
werden.
Bei der Schalterstellung Tiefpass/Bandpass ist der
Hochpass immer aktiv. Das heißt, es wird in jedem Fall
ein Bandpass gebildet. Mit dem Schalter 14 und dem
Regler 18 wird der Hochpass und mit Schalter 13 und
dem Regler 17 der Tiefpass eingestellt. So kann jeder
beliebige Bandpass zwischen 15Hz und 6000 Hz einge-
stellt werden.
Achtung!: Bitte vergewissern Sie sich, dass beim
Einstellen eines Bandpasses die Übernahmefrequen-
zen von Hoch- und Tiefpass 2 Oktaven auseinander
eines
liegen, um einen Pegelverlust zu vermeiden!
Das heisst: Wird das Tiefpasssignal z.B.auf 320 Hz ein-
gestellt, so sollte der Hochpass um 2 Oktaven tiefer auf
ca. 80 Hz eingestellt werden. ( 1 Oktave = Frequenz-
verdopplung oder Frequenzhalbierung)
Beim Anschluß eines Basslautsprechers empfiehlt es
sich, den Hochpassregler Nr. 18 als regelbaren
Subsonicfilter zu benutzen oder auf Linksanschlag
15 Hz zu drehen um so einen Subsonicfilter zu erhal-
ten.
13 Frequenzwahlbereichsschalter für Tiefpass
Mit Hilfe dieses Schalters kann der Regelbereich des
Potentiometers 17 von 15 Hz bis 80 Hz, von 80 Hz bis
700 Hz und von 650 Hz bis 6 kHz gestellt werden.
14 Frequenzwahlbereichsschalter für Hochpass
Mit Hilfe dieses Schalters kann der Regelbereich des
Potentiometers 18 von 15 Hz bis 80 Hz, von 80 Hz bis
700 Hz und von 650 Hz bis 6 kHz gestellt werden.
15 Schalter für Mono oder Stereosignal
Mit diesem Schalter können die Eingänge der Endstufe
festgelegt werden.
Monosignal: Sollte ein Monosignal zur Verfügung ste-
hen stellen Sie den Schalter auf Mono (M) und benut-
zen Sie nur den Eingang "MONO"
Stereosignal: Sollte ein Stereosignal zur Verfügung
stehen stellen Sie den Schalter auf Stereo (St) und
benutzen Sie die Eingänge "MONO" und "STEREO".
Auf der Stellung "St" (Stereo) müssen beide
Eingänge (6 und 7) belegt sein.
16 Lautsprecheranschlussklemme

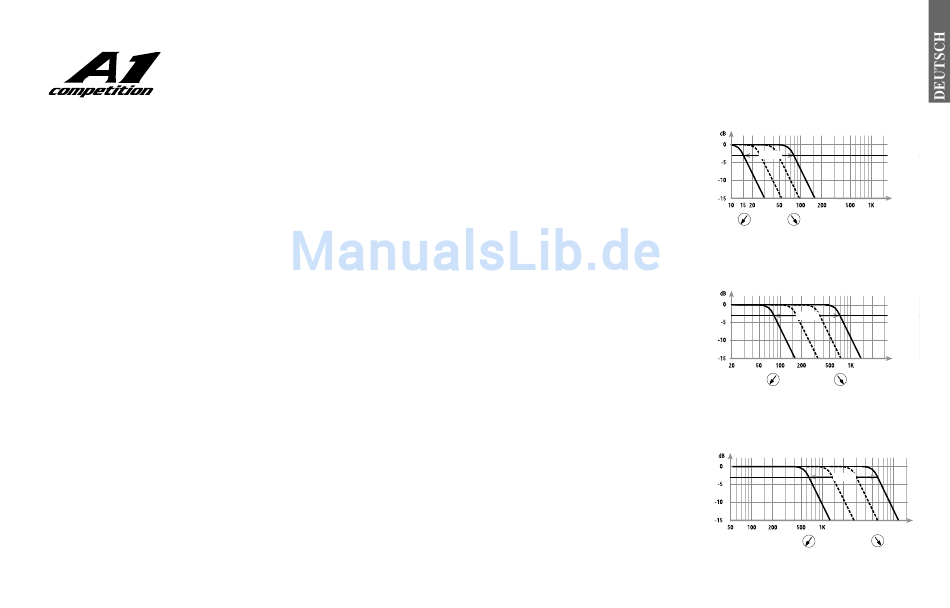

17 Frequenzeinstellregler für den Tiefpass
Regler zur Einstellung der Trennfrequenz von 15 Hz bis
6000 Hz
Tiefpass: 15 - 80 Hz
variabel
Hz
15 Hz
80 Hz
Tiefpass: 80 - 700 Hz
variabel
Hz
80 Hz
700 Hz
Tiefpass: 650 - 6000 Hz
variabel
2K
5K
6 kHz
650 Hz
Hz
3
