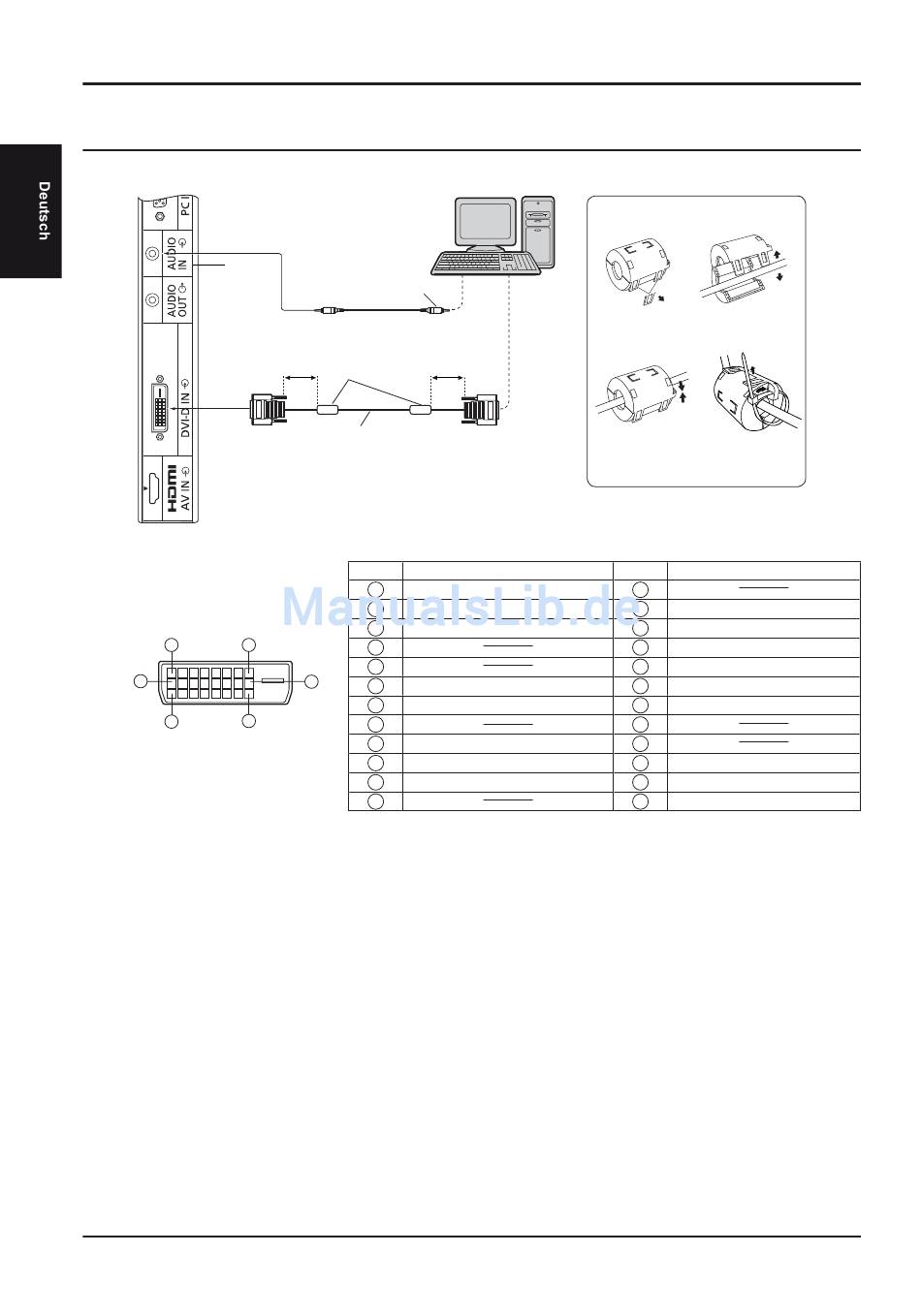

Anschlüsse

DVI-D IN-Anschluss

Geteilt
mit PC
IN.
Stiftanordnung des DVI-D
Eingangs-/Ausgangsanschlusses
1 8
9
24
17
Ansicht der Anschlusstafel
Hinweis:
• Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang enthalten.
• In Abhängigkeit von der Länge oder Qualität des Kabels kann eine Beinträchtigung des Bilds auftreten.
8
Stereo-Minibuchse (M3)
Ferritkern
Weniger Weniger als
(im Lieferumfang
als 5 cm 5 cm
enthalten)
DVI-Videokabel (innerhalb von 5m)
Klemme
T.M.D.S. Daten 2-
1
T.M.D.S. Daten 2+
2
T.M.D.S. Daten 2 abgeschirmt
3
4
5
16
DDC Takt
6
DDC Daten
7
8
T.M.D.S. Daten 1-
9
T.M.D.S. Daten 1+
10
T.M.D.S. Daten 1 abgeschirmt
11
12
PC mit DVI-D-
Videoausgang
Installieren des Ferritkerns
1.
Laschen zurückziehen
(an zwei Stellen)
3.
Führen Sie das Kabel
durch und schließen
Sie den Ferrit-Kern
Signal Klemme
2.
Öffnen Sie den
Ferrit-Kern
4.
Befestigen Sie
den Ferrit-Kern mit
dem Kabelbinder
Signal
13
+5 V Gleichstrom
14
Masse
15
Hot plug detect
16
T.M.D.S. Daten 0-
17
T.M.D.S. Daten 0+
18
T.M.D.S. Daten 0 abgeschirmt
19
20
21
T.M.D.S. Takt abgeschirmt
22
T.M.D.S. Takt+
23
T.M.D.S. Takt-
24
