5

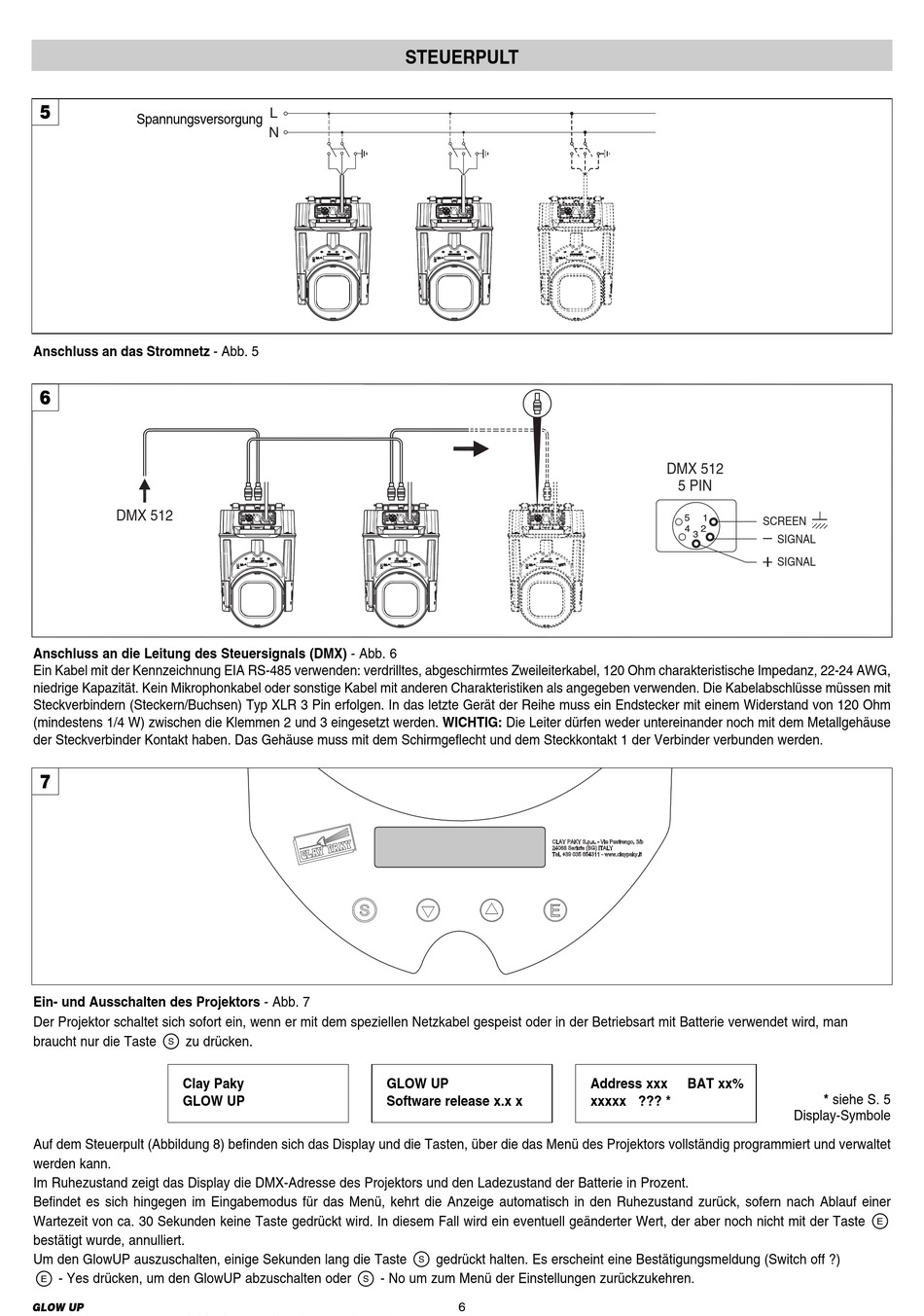

Spannungsversorgung
Anschluss an das Stromnetz - Abb. 5
6
Anschluss an die Leitung des Steuersignals (DMX) - Abb. 6
Ein Kabel mit der Kennzeichnung EIA RS-485 verwenden: verdrilltes, abgeschirmtes Zweileiterkabel, 120 Ohm charakteristische Impedanz, 22-24 AWG,
niedrige Kapazität. Kein Mikrophonkabel oder sonstige Kabel mit anderen Charakteristiken als angegeben verwenden. Die Kabelabschlüsse müssen mit
Steckverbindern (Steckern/Buchsen) Typ XLR 3 Pin erfolgen. In das letzte Gerät der Reihe muss ein Endstecker mit einem Widerstand von 120 Ohm
(mindestens 1/4 W) zwischen die Klemmen 2 und 3 eingesetzt werden. WICHTIG: Die Leiter dürfen weder untereinander noch mit dem Metallgehäuse
der Steckverbinder Kontakt haben. Das Gehäuse muss mit dem Schirmgeflecht und dem Steckkontakt 1 der Verbinder verbunden werden.
7
Ein- und Ausschalten des Projektors - Abb. 7
Der Projektor schaltet sich sofort ein, wenn er mit dem speziellen Netzkabel gespeist oder in der Betriebsart mit Batterie verwendet wird, man
S
braucht nur die Taste
zu drücken.
Clay Paky
GLOW UP
Auf dem Steuerpult (Abbildung 8) befinden sich das Display und die Tasten, über die das Menü des Projektors vollständig programmiert und verwaltet
werden kann.
Im Ruhezustand zeigt das Display die DMX-Adresse des Projektors und den Ladezustand der Batterie in Prozent.
Befindet es sich hingegen im Eingabemodus für das Menü, kehrt die Anzeige automatisch in den Ruhezustand zurück, sofern nach Ablauf einer
Wartezeit von ca. 30 Sekunden keine Taste gedrückt wird. In diesem Fall wird ein eventuell geänderter Wert, der aber noch nicht mit der Taste
bestätigt wurde, annulliert.
Um den GlowUP auszuschalten, einige Sekunden lang die Taste
A
- Yes drücken, um den GlowUP abzuschalten oder
GLOW UP
STEUERPULT
L
N
GLOW UP
Software release x.x x
S
gedrückt halten. Es erscheint eine Bestätigungsmeldung (Switch off ?)
S
- No um zum Menü der Einstellungen zurückzukehren.
Address xxx
xxxxx ??? *
6
DMX 512
5 PIN
5
1
SCREEN
4
2
3
SIGNAL
SIGNAL
BAT xx%
* siehe S. 5
Display-Symbole
