Herzlichen Glückwunsch zu Ihrer Wahl eines Produkts Clay Paky
Wir danken Ihnen für das uns entgegengebrachte Vertrauen und möchten Sie daran erinnern, dass auch bei der Herstellung dieses
Produkts - wie bei allen Produkten des großen Sortiments von Clay Paky - auf höchste Qualität Wert gelegt wurde, um Ihnen immer
hervorragende Leistungen zu garantieren und Ihre Erwartungen und Anforderungen stets bestens erfüllen zu können.
Lesen Sie diese Bedienungsanleitung bitte ganz durch und bewahren Sie sie für späteres Nachschlagen sorgfältig auf. Die Kenntnis der
darin enthaltenen Informationen und die strikte Befolgung der Anweisungen ist die Voraussetzung für eine korrekte und sichere
Installation, Benutzung und Wartung des Geräts.
Diese Bedienungsanleitung muss das Gerät stets begleiten. Die Firma CLAY PAKY S.p.A. übernimmt keine Haftung für Schäden an dem
Gerät bzw. sonstige Sach- und Personenschäden, die durch eine nicht mit den Anweisungen dieser Bedienungsanleitung konforme
Installation, Benutzung und Wartung verursacht werden.
Die Firma CLAY PAKY S.p.A. behält sich das Recht vor, die in der vorliegenden Bedienungsanleitung enthaltenen Daten jederzeit und
ohne vorherige Benachrichtigung zu ändern.

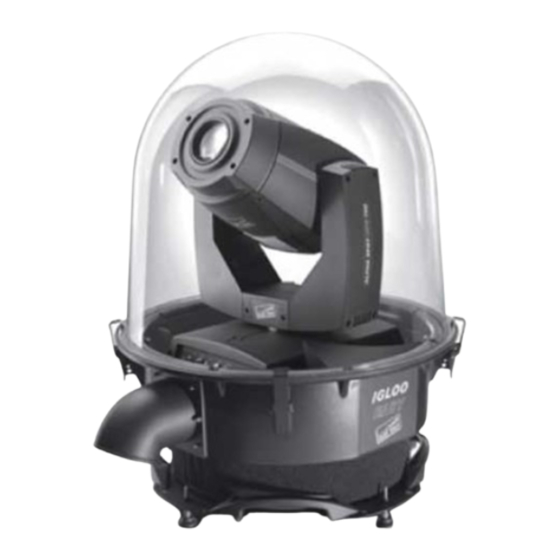

IGLOO
IGLOO E SY
BEDIENUNGSANLEITUNG
1
1
C61195
C61198
Werbung
Verwandte Anleitungen für Clay Paky IGLOO EASY C61198
Inhaltszusammenfassung für Clay Paky IGLOO EASY C61198
- Seite 1 Wir danken Ihnen für das uns entgegengebrachte Vertrauen und möchten Sie daran erinnern, dass auch bei der Herstellung dieses Produkts - wie bei allen Produkten des großen Sortiments von Clay Paky - auf höchste Qualität Wert gelegt wurde, um Ihnen immer hervorragende Leistungen zu garantieren und Ihre Erwartungen und Anforderungen stets bestens erfüllen zu können.
-
Seite 2: Informationen Zur Sicherheit
INFORMATIONEN ZUR SICHERHEIT • Installation Sicherstellen, dass alle Teile für die Befestigung des Projektors in einwandfreiem Zustand sind. Vor der Installation des Projektors die Stabilität der Verankerungsstelle überprüfen. Das korrekt am Gerät eingehakte und an der Haltestruktur befestigte Sicherheitsseil muss so installiert werden, dass bei einem Nachgeben der Haupthalterung die Fallhöhe des Gerätes so gering wie möglich ist. -
Seite 3: Auspacken Und Vorbereiten
WARNUNG: Bei Größen-, Wärme- oder Funktionsproblemen ist die Verwendung der IGLOO von CLAY PAKY-Scheinwerfern, die sich von den aufgelisteten unterscheiden, sowie von Scheinwerfern von anderen Herstellern NICHT gestattet. MINDEST- HÖCHST- SCHEINWERFER Raum-temperatur Raum-temperatur • Alpha Spot 300 • Alpha Spot HPE 300 •... - Seite 4 INSTALLATION UND INBETRIEBNAHME ACHTUNG: Um den Projektor nicht zu beschädigen, verwenden Sie die mit den Montagebügeln gelieferten Schrauben und nicht die zuvor entfernten. Montage der Bügel zum Einsetzen des Projektors - Abb. 1 Bevor Sie den Projektor in den IGLOO einsetzen, müssen die entsprechenden Bügel anstatt der seitlichen Griffe montiert werden: C61192 - Schnellbefestigungsbügel für REIHEN ALPHA 300/700 C61191 - Schnellbefestigungsbügel für SHARPY und SHARPY WASH 330 C61183 - Schnellbefestigungsbügel für A.leda K10 line...
- Seite 5 90° Einsetzen des Projektors - Abb. 2 Nachdem der Projektor in den Igloo eingesetzt wurde, muss er an der Basis befestigt werden, indem man die Schrauben auf den Bügeln um 1/4 Umdrehung festschraubt. IGLOO...
- Seite 6 Anschluss und Abtrennen des Netzkabels - Abb. 3 Anschluss an die Leitung des Steuersignals Igloo Easy (DMX) - Abb. 4 Ein Kabel mit der Kennzeichnung EIA RS-485 verwenden: verdrilltes, abgeschirmtes Zweileiterkabel, 120 Ohm charakteristische Impedanz, 22-24 AWG, niedrige Kapazität. Kein Mikrophonkabel oder sonstige Kabel mit anderen Charakteristiken als angegeben verwenden. Die Kabelabschlüsse müssen mit Steckverbindern (Steckern/Buchsen) Typ XLR 3 oder 5 Pin erfolgen.
- Seite 7 Wireless-Steuerung - Abb. 5 Die Wireless-Steuerung steht nur für die Version IGLOO (nicht EASY) zur Verfügung. IGLOO...
- Seite 8 DIP-SCHALTER 1: EINSTELLUNG DMX-ADRESSE DIP-SCHALTER 2: EINSTELLUNG KONTROLLMODUS BEI EMPFANG Die auf dem Dip-Schalter 1 eingestellte DMX-Adresse entspricht der Adresse Schalter 1, 2, 3 ON: Schalter 1, 2, 3 OFF: zur Kontrolle des Ein- und Ausschaltens des Geräts über Steuereinheit. Funktion in der Betriebsart Funktion in der Betriebsart Wireless (Funk)
- Seite 9 Anschluss DMX-Kabel für IGLOO (nicht EASY) - Abb. 7 HINWEIS: Falls man die Funktion in Wireless weglassen möchte, ist das DMX-Kabel wie in Abb. 7 gezeigt anzuschließen und nicht direkt an den Projektor. Schließen des Geräts - Abb. 8 IGLOO...
- Seite 10 ACHTUNG: Die 2 Luftkanäle des IGLOO müssen immer nach unten gerichtet sein. Wenn man sie mit beiden Händen greift, können sie in die gewünschte Position gedreht werden. Ein akustisches Signal weist Sie auf die falsche Position der Luftkanäle hin. Installation des Geräts - Abb. 9 ACHTUNG: Sofern der Projektor nicht auf dem Fußboden installiert ist, ist die Montage des Sicherheitsseils zwin- gend vorgeschrieben.
- Seite 11 C61193 - SONDERZUBEHÖR 2 x 183102/805 1 x 272023/001 1 x 033205 1 x 105041/003 Montage kit C61193 - Abb. 10 IGLOO...
- Seite 12 ACHTUNG: Um die inneren Teile des im IGLOO installierten Projektors nicht zu beschädigen, wird empfohlen, wenn der Projektor nicht in Betrieb ist, dessen Kopf nach unten zu richten, bevor man ihn ausschaltet, so dass die Frontlinse so wenig wie möglich den Sonnenstrahlen ausgesetzt ist. IGLOO...
- Seite 13 Montage Vorhängeschlösser - Abb. 12 Die Verschlusshaken des Geräts verfügen über Löcher, in die man, falls gewünscht, Sicherheitsschlösser einfügen kann. IGLOO...
-
Seite 14: Wartung
WARTUNG Auswechseln der Sicherungen - Abb. 13 IGLOO... - Seite 15 WARNING: no alcohol Regelmäßige Reinigung - Abb. 14 Um die optimale Funktionalität und Leistung des Geräts für lange Zeit zu bewahren, ist eine regelmäßige Reinigung der Teile, an denen sich leicht Staub und Fett ansammeln, unverzichtbar. Die Häufigkeit, mit der die nachstehenden Arbeiten durchzuführen sind, ist von der Qualität der Arbeitsumgebung abhängig (Luftfeuchtigkeit, Staubvorkommen, Salzgehalt usw.).
-
Seite 16: Technische Daten
32 Kg. Hinweis: Für weitere technische Einzelheiten nehmen Sie bitte auf die Bedienungsanleitung des im Igloo installierten Projektors Bezug. CLAY PAKY - Via Pastrengo, 3/b - 24068 Seriate (BG) Italy - Tel. +39-035-654311 - Fax +39-035-301876 - www.claypaky.it S.p.A.
