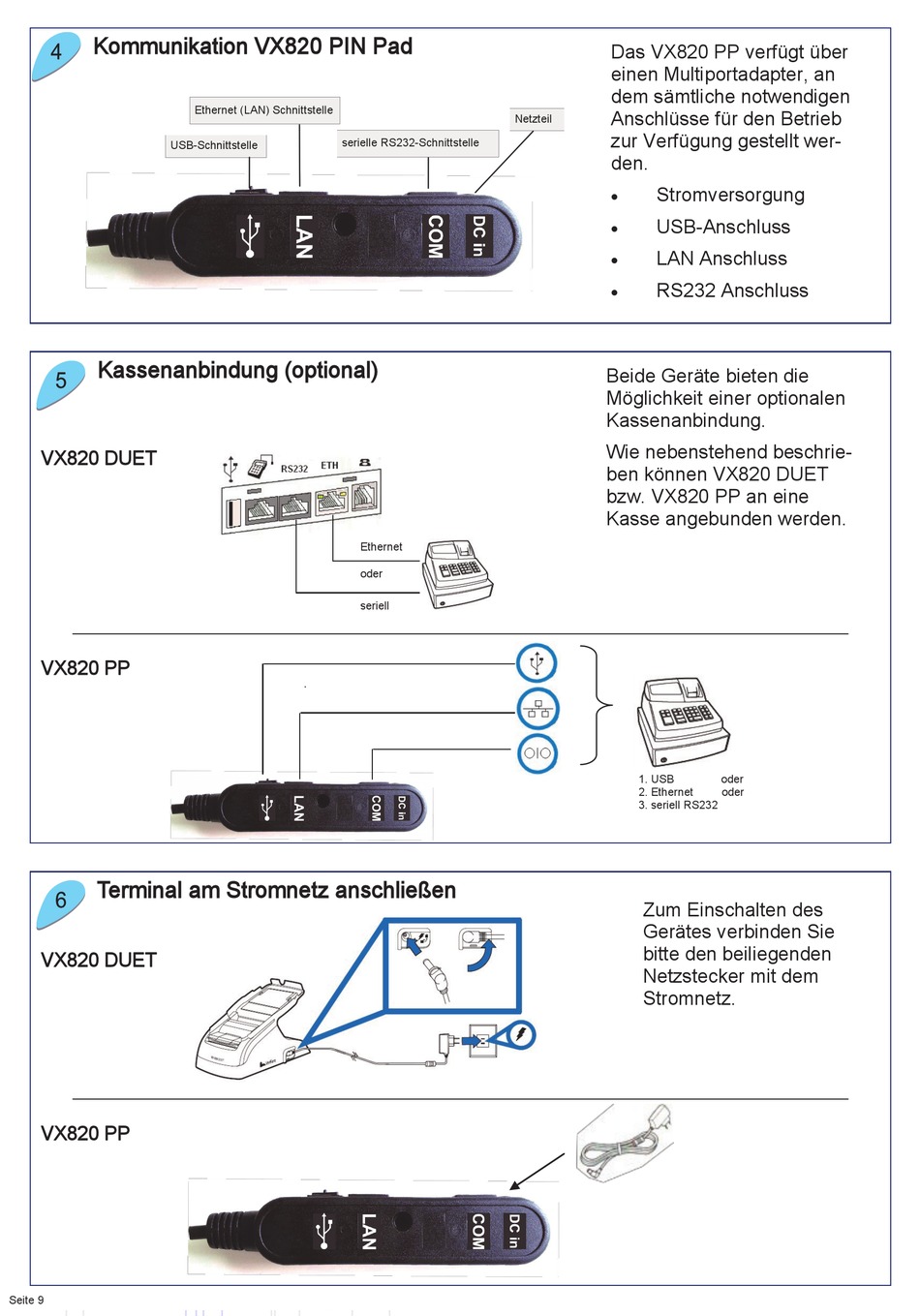

Kommunikation VX820 PIN Pad
USB-Schnittstelle
Kassenanbindung (optional)
VX820 DUET
VX820 PP
Terminal am Stromnetz anschließen
VX820 DUET
VX820 PP
Seite 9
Ethernet (LAN) Schnittstelle
serielle RS232-Schnittstelle
Ethernet
oder
seriell
Das VX820 PP verfügt über
einen Multiportadapter, an
dem sämtliche notwendigen
Anschlüsse für den Betrieb
Netzteil
zur Verfügung gestellt wer-
den.
Stromversorgung
USB-Anschluss
LAN Anschluss
RS232 Anschluss
Beide Geräte bieten die
Möglichkeit einer optionalen
Kassenanbindung.
Wie nebenstehend beschrie-
ben können VX820 DUET
bzw. VX820 PP an eine
Kasse angebunden werden.
1. USB
2. Ethernet
3. seriell RS232
Zum Einschalten des
Gerätes verbinden Sie
bitte den beiliegenden
Netzstecker mit dem
Stromnetz.
oder
oder
