Anschließen an einen Komponenten-Videoausgang
Dieser Abschnitt beschreibt, wie ein Komponenten-Video-Anschluss zwischen dem Projektor und
einem Videogerät vorzunehmen ist.
Die Komponentenvideo-Ausgänge umfassen drei Buchsen: Y·Cb·Cr oder Y·Pb·Pr. Achten Sie
unbedingt darauf, dass die Farben der Stecker des Komponenten-Videokabels mit denen der
Buchsen (Grün: Y; Blau: Cb/Pb; Rot: Cr/Pr) übereinstimmen.
Bitte beachten Sie, dass nur der Anschluss an einen analogen Komponentenvideo-Ausgang
unterstützt wird.
Der Anschluss an einen digitalen Ausgang wird nicht unterstützt.

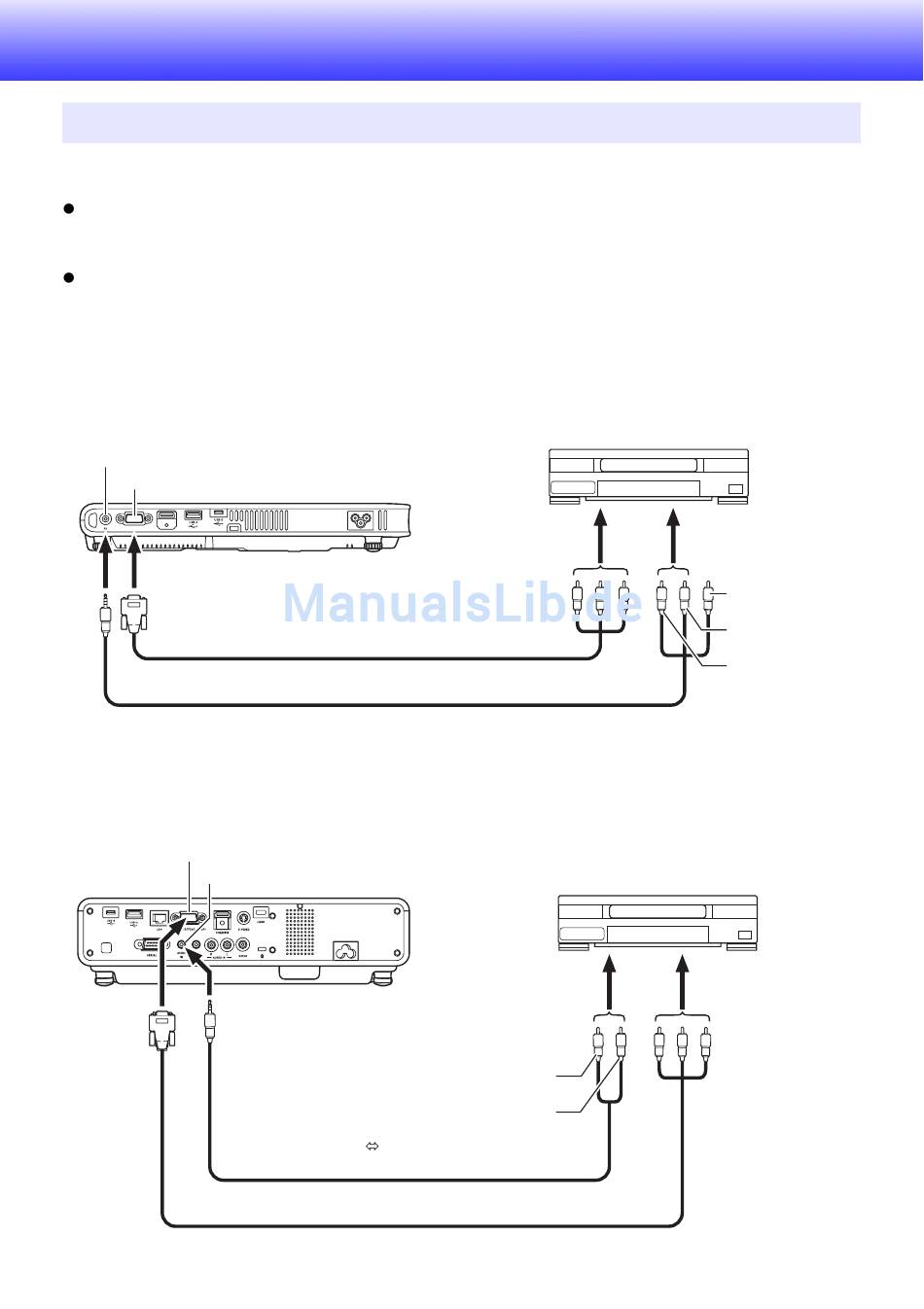

Serie XJ-A
Projektor
AV-Anschluss
COMPUTER-Anschluss
Komponenten-Videokabel (im Fachhandel erhältlich)
Serie XJ-M
Projektor
COMPUTER IN-Anschluss
AUDIO IN-Anschluss

Anhang

Mitgeliefertes AV-Spezialkabel
Stereo-Ministecker Audiokabel mit Cinch-Steckern
(im Fachhandel erhältlich)
Komponenten-Videokabel (im Fachhandel erhältlich)
Videogerät
An Komponentenvideo-
Ausgangsbuchsen
Videogerät
An Audioausgang
Weiß
Rot
72
An Audioausgang
Gelb
(Nicht angeschlossen)
Rot
Weiß
An Komponentenvideo-
Ausgangsbuchsen
