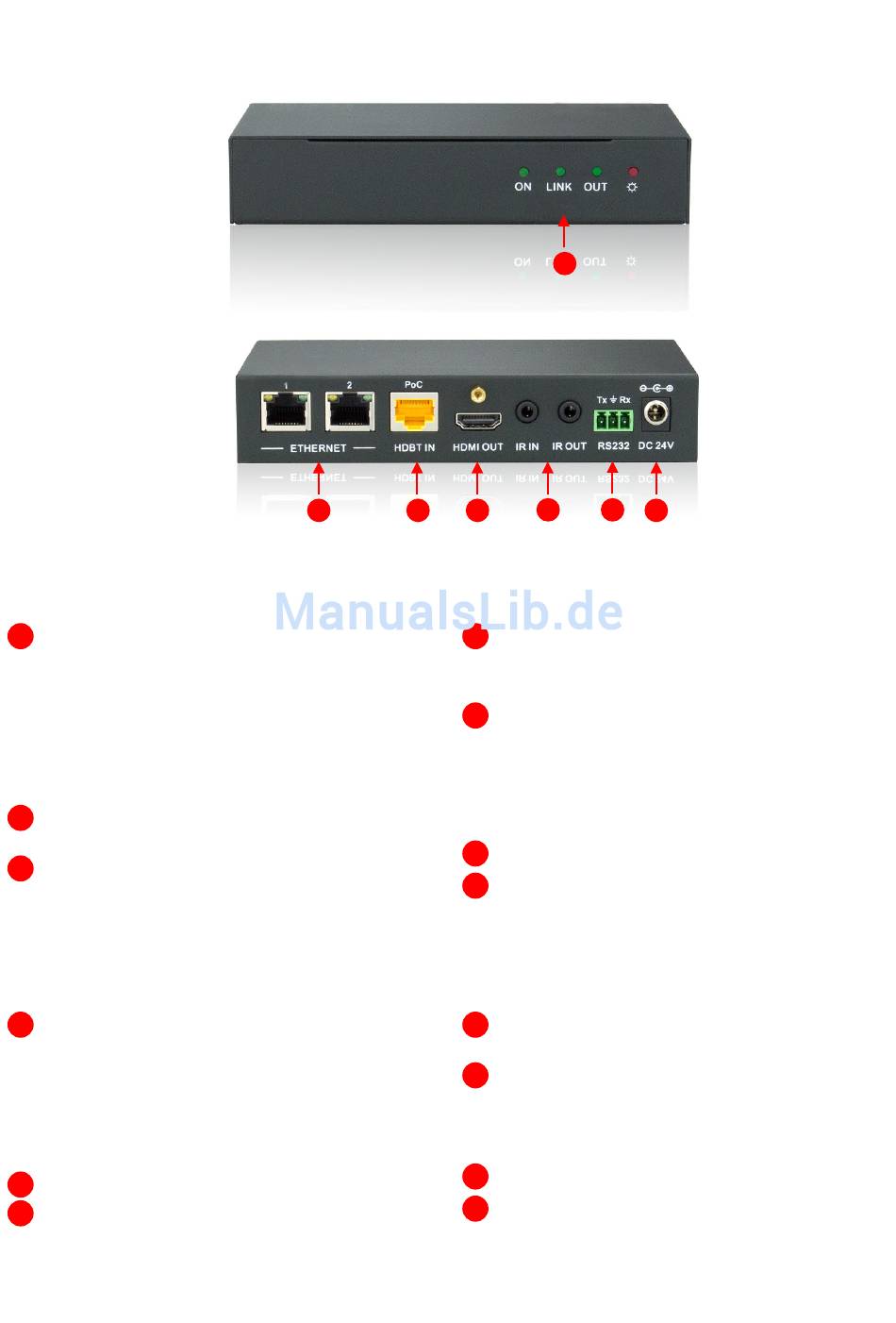

Receiver Beschreibung
ON/LINK/IN Status LEDs:
1
ON: Blinkt grün im normalen Betrieb
LINK: Status Indikator für die TP-Verbindung
Leuchtet permanent bei bestehender
Verbindung.
OUT: Leuchtet bei bestehender HDCP Verbin-
dung Falls Geräte HDCP nicht unterstützen
blinkt die LED
2
Netzwerk: 2 Ethernet-Anschlüsse für lokales
Arbeiten über das LAN (10/100 MBit)
TP IN: Dieser Eingang wird über das Cat Kabel
3
mit dem Ausgang des Transceiver verbunden
ON/LINK/IN LED Indicators:
1
ON: Blinking green in normal operation mode
LINK: Permanent ligth means successful TP
connection
OUT: Light means successful HDCP connection.
If a device does not support HDCP, LED is
blinking
Network: 2 Ethernet ports (10/100 MBit)
2
3
TP IN: This input is connected with the output of
the transceiver via Cat cable
4
- receiver specification
2
3
1
5
6
4
HDMI OUT: Wird mit dem HDMI Eingang des
4
bildanzeigenden Gerätes verbunden
IR IN: Wird ein IR Empfänger angeschlossen,
5
wird nur dieses empfangene Signal an den
Transceiver weitergeleitet
IR OUT: Das über TP empfangene IR-Signal wird
an die IR Sende-Diode augegeben
(Zubehör 7488 000 026)
6
RS232 Anschluss, bidirektional
7
24 VDC: Hohlbuchse für die Spannungsversor-
gung (Nicht benötigt bei Versorgung über PoC)
HDMI OUT: Connects to HDMI input of the
4
display/projector
5
IR IN: If an IR receiver is connected, only the
received signal is transmitted to the transceiver
IR OUT: The IR signal received via TP is sent to
the IR sending diode (accessory 7488 000 026)
6
RS232 connector, bidirectional
24 VDC: Socket for power supply
7
7
