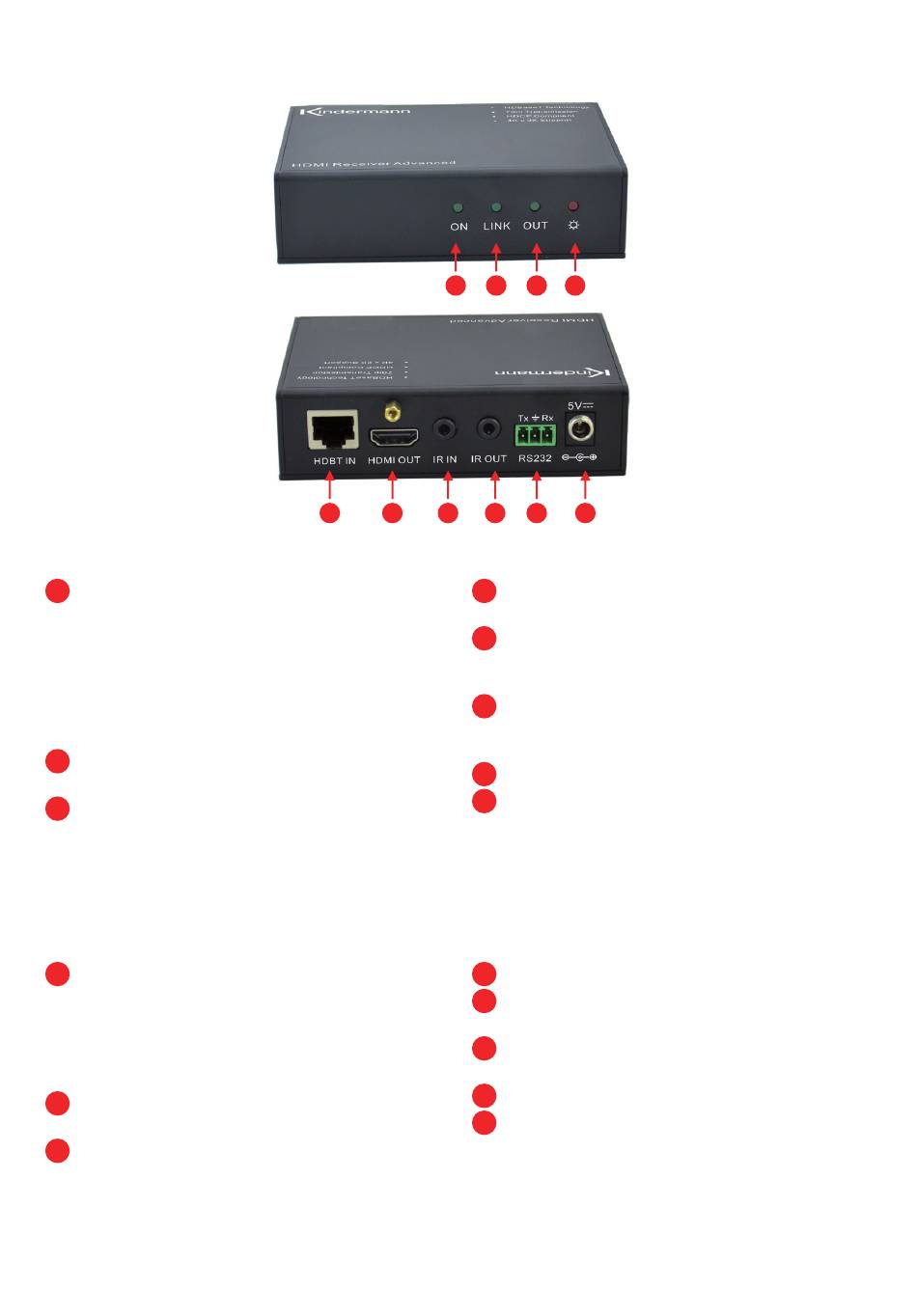

Receiver Beschreibung
1
ON/LINK/IN Status LED´s:
ON: Blinkt grün im normalen Betrieb.
LINK: Status Indikator für die TP-Verbindung.
Leuchtet permanent bei bestehender Verbin-
dung.
IN: Leuchtet bei bestehender HDCP Verbindung.
Falls Geräte HDCP nicht unterstützen blinkt die
LED.
POWER LED: Leuchtet rot wenn Spannung
2
anliegt.
TP OUT: Dieser Ausgang wird über ein
3
STP-Kabel mit dem Eingang des Receiver
verbunden.
1
ON/LINK/IN LED Indicators:
ON: Blinking green in normal operation mode
LINK: Permanent ligth means successful TP
connection.
IN: Light means successful HDCP connection. If a
device does not support HDCP, LED is blinking.
2
POWER LED: Red light means power
connection.
3
TP OUT: This output is connected with the input
of the receiver via a STP cable.
All manuals and user guides at all-guides.com
- Receiver specification
3
4
1
1
1
2
5
6
7
8
4
HDMI IN: Wird mit dem HDMI Ausgang der
Quelle verbunden.
5
IR IN: Wird ein IR Empfänger angeschlossen,
wird nur dieses empfangene Signal an den
Receiver weitergeleitet.
IR OUT: Das am Receiver empfangene Signal
6
wird an den Transmitter zurückgesendet und
dort ausgegeben.
RS232: RS232 Anschluss, bidirektional.
7
5 VDC: Hohlbuchse für die Spannungsversor-
8
gung (5 V).
4
HDMI IN: Connects to HDMI output of the source.
5
IR IN: If an IR receiver is connected, only the
received signal is transmitted to the receiver.
6
IR OUT: The signal received is sent back to the
transmitter for use.
7
RS232: RS232 connector, bidirectional.
8
5 VDC: Socket for power supply (5 V).
