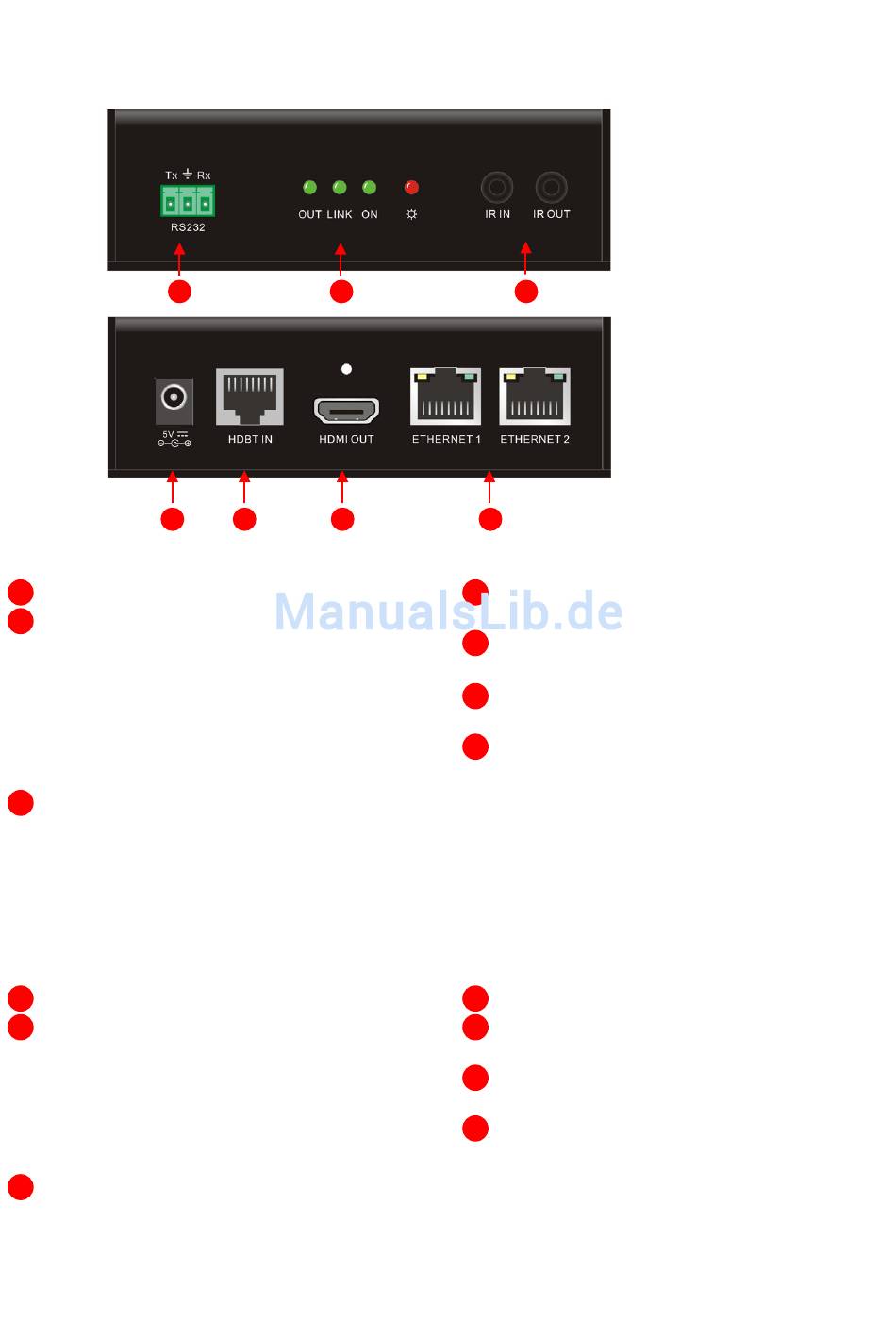

Receiver Beschreibung
1
4
RS232 Anschluss, bidirektional
1
ON/LINK/IN Status LEDs:
2
ON: Blinkt grün im normalen Betrieb
LINK: Status Indikator für die TP-Verbindung
Leuchtet permanent bei bestehender
Verbindung.
IN: Leuchtet bei bestehender HDCP Verbindung
Falls Geräte HDCP nicht unterstützen blinkt die
LED
IR IN: Wird ein IR Empfänger angeschlossen,
3
wird nur dieses empfangene Signal an den
Transceiver weitergeleitet
IR OUT: Das über TP empfangene IR-Signal wird
an die IR Sende-Diode augegeben
(Zubehör 7488 000 026)
RS232 connector, bidirectional
1
2
ON/LINK/IN LED Indicators:
ON: Blinking green in normal operation mode
LINK: Permanent ligth means successful TP
connection
IN: Light means successful HDCP connection.
If a device does not support HDCP, LED is
blinking
IR IN: If an IR receiver is connected, only the
3
received signal is transmitted to the transceiver
IR OUT: The IR signal received via TP is sent to
the IR sending diode (accessory 7488 000 026)
4
- receiver specification
118 mm
2
5
6
3
7
5 VDC: Hohlbuchse für die Spannungsversor-
4
gung
5
TP IN: Dieser Eingang wird über das Cat Kabel
mit dem Ausgang des Transceiver verbunden
6
HDMI OUT: Wird mit dem HDMI Eingang des
bildanzeigenden Gerätes verbunden
Netzwerk: 2 Ethernet-Anschlüsse für lokales
7
Arbeiten über das LAN (10/100 MBit)
5 VDC: Socket for power supply
4
5
TP IN: This input is connected with the output of
the transceiver via Cat cable
HDMI OUT: Connects to HDMI input of the
6
display/projector
Network: 2 Ethernet ports (10/100 MBit)
7
13,5 mm
